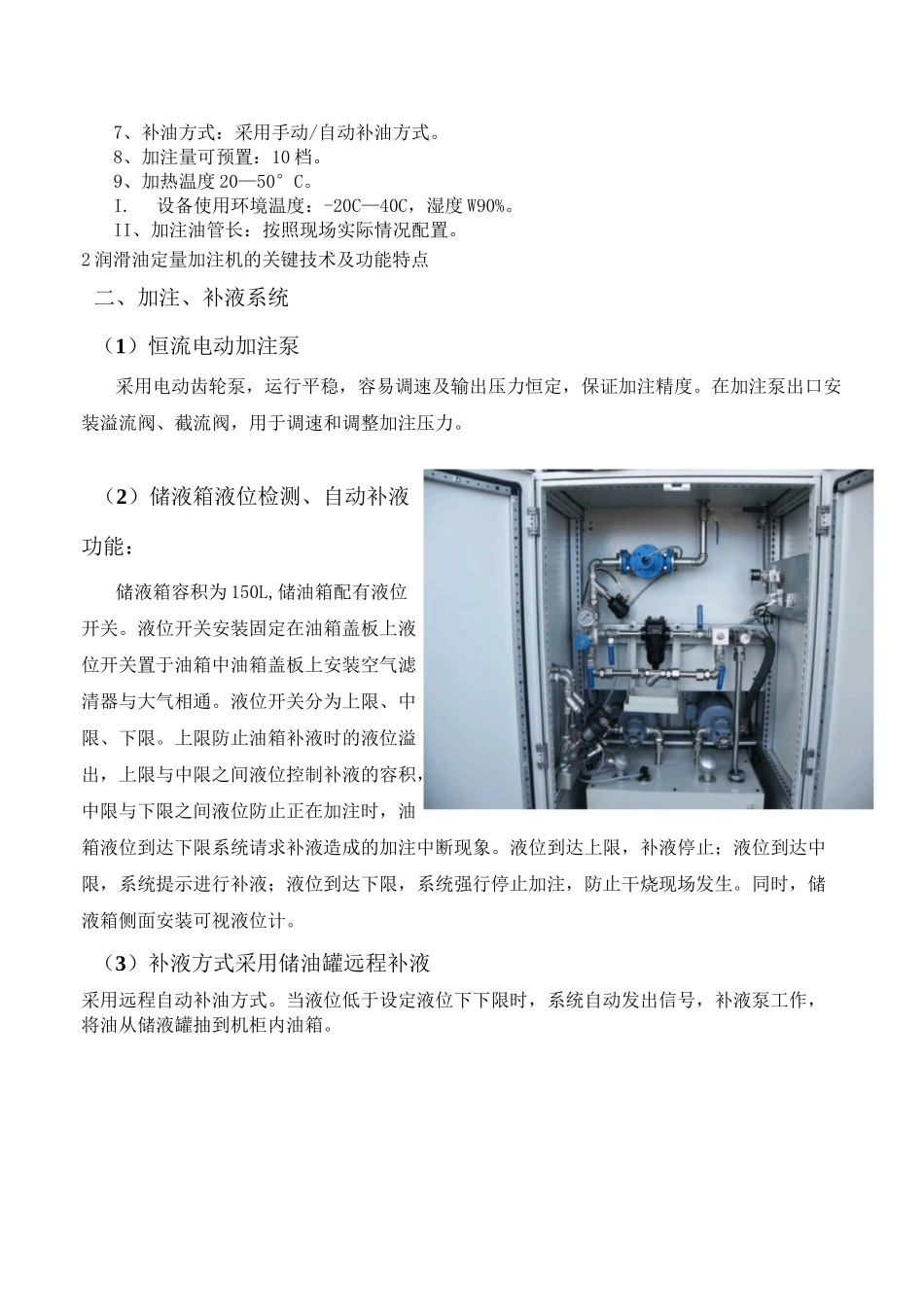

润滑油定量加注介绍设备概述润滑油定量加注机,主要用于发动机油、变速箱油、中后桥齿轮油以及翻转液压油等流体的加注。设备采用进口电动齿轮泵，克服了普通加注机污染油品，安全性能差，渗漏，使用寿命短，污染工作环境等固有的缺陷。具有使用安全、可靠性高、对油品无污染，无渗漏，计量精度高的特点。加注枪上设有操作按钮，操作时，操作人员将枪头放入加注口，按加注按钮，设备自动定量加注机油，加注到设定量后，自动停止；即保证工人一次操作自动完成加注过程。设备主要具有以下特点：•采用日本NIPPON电动齿轮泵加注。加注的速度快，可靠耐用。•PLC控制，系统采用PLC控制，显示器显示过程变量及人机交互信息。•加注量面板直接预设（可设10个档位）。•油罐内设有四点液位开关，自动控制补油状态。•温度控制方便，加热效率高。•加注枪采用美国GRACO防滴漏嘴，加注过程无泄漏。•故障保护功能，根据设备状态设备具有自动报警功能。•加注枪上可远程控制加注的开始和结束。设备的基本工作流程如下：◊发动机随托盘进入工位；◊操作工将加注枪插入缸盖罩盖的加油口，启动加油按钮；◊机油机自动加机油，到达设定加注量后自动停止；◊加油机工作的同时，操作工进行其它操作；◊加油结束后加油机提示操作工收回加油枪；◊发动机手动放行。一、各部分的技术参数详细描述1设备技术参数描述1、电源：380+15%，频率：50±3%Hz，三相五线制。2、供气压力：0.4—0.6Mpa,用气量100L/min。3、设备外型尺寸：850X800X18504、设备工作噪音小于76DB。5、加注速度不小于20升/分，加注量设定范围0—999.9L。6、加注精度：±0.5%7、补油方式：采用手动/自动补油方式。8、加注量可预置：10档。9、加热温度20—50°C。I.设备使用环境温度：-20C—40C，湿度W90%。II、加注油管长：按照现场实际情况配置。2润滑油定量加注机的关键技术及功能特点二、加注、补液系统（1）恒流电动加注泵采用电动齿轮泵，运行平稳，容易调速及输出压力恒定，保证加注精度。在加注泵出口安装溢流阀、截流阀，用于调速和调整加注压力。（2）储液箱液位检测、自动补液功能：储液箱容积为150L,储油箱配有液位开关。液位开关安装固定在油箱盖板上液位开关置于油箱中油箱盖板上安装空气滤清器与大气相通。液位开关分为上限、中限、下限。上限防止油箱补液时的液位溢出，上限与中限之间液位控制补液的容积，中限与下限之间液位防止正在加注时，油箱液位到达下限系统请求补液造成的加注中断现象。液位到达上限，补液停止；液位到达中限，系统提示进行补液；液位到达下限，系统强行停止加注，防止干烧现场发生。同时，储液箱侧面安装可视液位计。（3）补液方式采用储油罐远程补液采用远程自动补油方式。当液位低于设定液位下下限时，系统自动发出信号，补液泵工作，将油从储液罐抽到机柜内油箱。（4）加注量计量装置系统通过PLC控制单元，以及高精度的流量传感器实现设备的定量加注。采用日本奥巴尔的流量计，该流量计为脉冲输出，计量精度为±0.5%,采用法兰连接便于安装和维护，具有适用高粘油品、计量准确、可靠性高、使用寿命长等特点，工作计量原理参见下图。（5）恒温加热装置：在储液箱的侧面安装不锈钢盘式加热器，采用法兰连接，加热器具有防爆防干烧功能，材质不锈钢。加热器功率为6KW，380V，三相四线制，可在20-80°C之间任意设定控制温度。储液箱安装油品保温及温度检测装置，在储液箱的上安装两套温度控制装置，同时采集信号输送至CH温度控制模块和PC控制系统，温控模块根据设定好温度及当前的温度，进行PID运算后自动控制加热盘的开启与关闭，从而控制温度恒定在上下限之间。为了达到温度的高速相应性，控制加热的继电器采用无触点的SSR（固态继电器）来控制。同时避免意外事故（传感器或继电器损坏），在主回路上采用交流接触器控制，当出现问题时自动切断主供电回路进行保护。设备开机预热油箱，使油温达到加注工艺要求并能进行加注。液位到达上限，补液停止；液位到达中限，系统提示进行补液；液位到达下限，系统强行停止加注，防止加热盘漏出液面烧坏加热盘。采用2套温度传感器、温控仪同时工作方式，主要...
