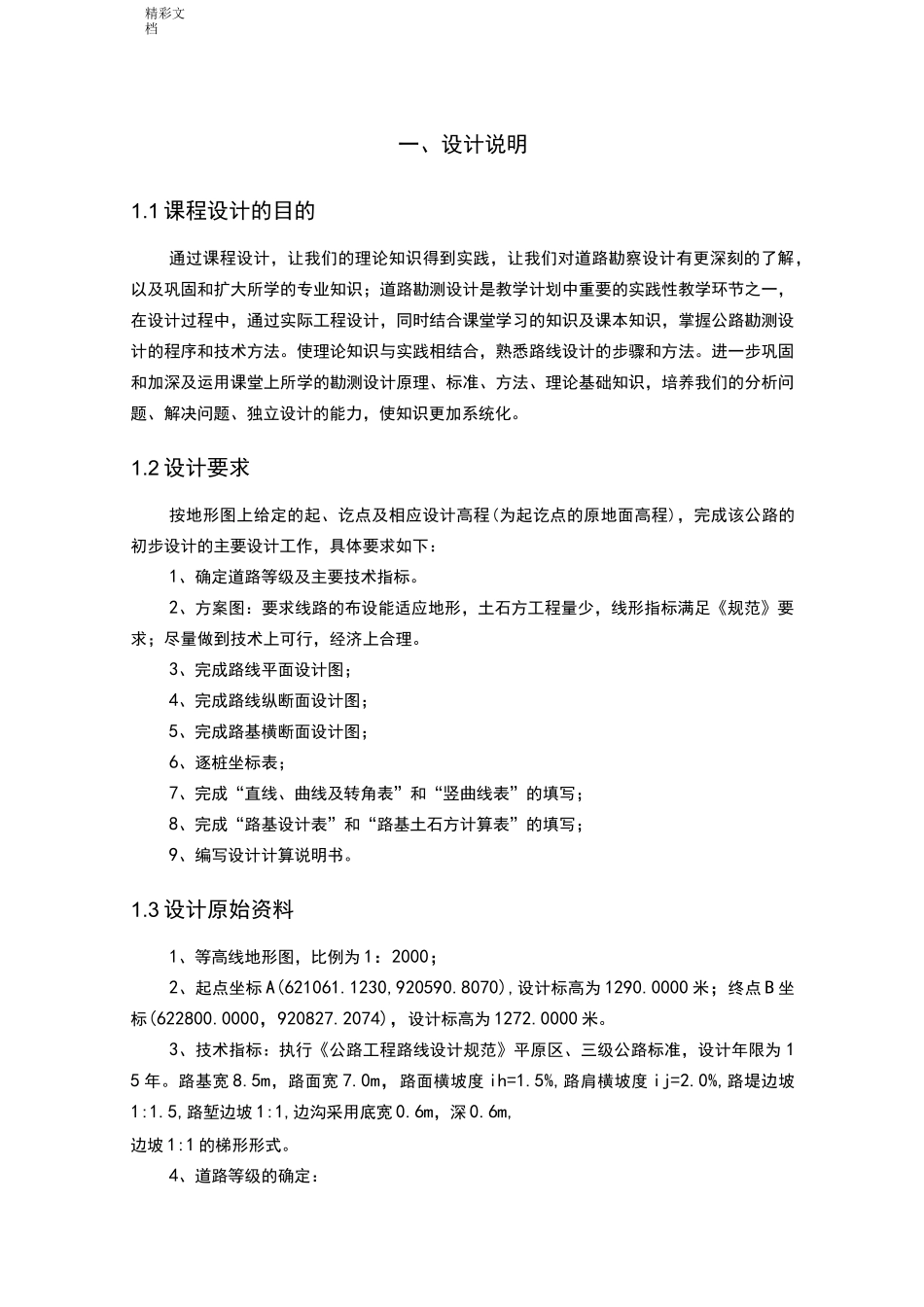

精彩文档TECHnot.oaVERSTCHinnu-nHIDTOHOunIVEASITT《道路勘测设计》课程设计说明书课题名称:某三级公路路线设计院(系):土木建筑分院专业:交通工程班级:2014级交通工程2班0224号教师签字2016年12月26日目录一、设计说明1■3L迪精彩文档1.1课程设计的目的11.2设计要求11.3设计原始资料1二、道路定线22.1道路选线的一般原则22.2选线的步骤和方法22.3路线方案比选评价指标2三、平面设计43.1平面设计的要求和原则43.2直线设计43.3曲线设计53.4有缓和曲线的平曲线要素计算实例6四、纵断面设计74.1纵断面设计的原则74.2纵坡及坡长设计74.3平纵线形组合设计84.4竖曲线设计8五、横断面设计95.1道路横断面设计的要求95.2路肩设计105.3平曲线加宽超高设计105.4路基土石方数量计算与调配11六、总结11参考文献12精彩文档一、设计说明1.1课程设计的目的通过课程设计,让我们的理论知识得到实践,让我们对道路勘察设计有更深刻的了解,以及巩固和扩大所学的专业知识;道路勘测设计是教学计划中重要的实践性教学环节之一,在设计过程中,通过实际工程设计,同时结合课堂学习的知识及课本知识,掌握公路勘测设计的程序和技术方法。使理论知识与实践相结合,熟悉路线设计的步骤和方法。进一步巩固和加深及运用课堂上所学的勘测设计原理、标准、方法、理论基础知识,培养我们的分析问题、解决问题、独立设计的能力,使知识更加系统化。1.2设计要求按地形图上给定的起、讫点及相应设计高程(为起讫点的原地面高程),完成该公路的初步设计的主要设计工作,具体要求如下:1、确定道路等级及主要技术指标。2、方案图:要求线路的布设能适应地形,土石方工程量少,线形指标满足《规范》要求;尽量做到技术上可行,经济上合理。3、完成路线平面设计图;4、完成路线纵断面设计图;5、完成路基横断面设计图;6、逐桩坐标表;7、完成“直线、曲线及转角表”和“竖曲线表”的填写;8、完成“路基设计表”和“路基土石方计算表”的填写;9、编写设计计算说明书。1.3设计原始资料1、等高线地形图,比例为1:2000;2、起点坐标A(621061.1230,920590.8070),设计标高为1290.0000米;终点B坐标(622800.0000,920827.2074),设计标高为1272.0000米。3、技术指标:执行《公路工程路线设计规范》平原区、三级公路标准,设计年限为15年。路基宽8.5m,路面宽7.0m,路面横坡度ih=1.5%,路肩横坡度ij=2.0%,路堤边坡1:1.5,路堑边坡1:1,边沟采用底宽0.6m,深0.6m,边坡1:1的梯形形式。4、道路等级的确定:精彩文档技术指标表表1-1服务水平四级圆曲线最小半径100车道宽度3.5最大纵坡:300路肩宽度0.75最小坡长120路基宽度8.5竖曲线最小半径450停车视距50竖曲线最小长度35二、道路定线2.1道路选线的一般原则1、多方案比选2、正确掌握和运用技术指标3、重视与农业配合4、注意与周围景观相协调5、保证道路结构安全6、重视环境保护7、处理好近期与远期的关系2.2选线的步骤和方法1、收集资料2、初拟路线方案3、确定可比方案4、确定推荐方案2.3路线方案比选评价指标⑴主要工程技术指标根据选线的原则与方法选出了两个方案,方案具体指标如下表所示:主要工程技术指标表表2-1顺序指标名称单位方案一方案二精彩文档1公路等级三三2计算行车速度Km/h40403路线总长m176017714路线增长系数5最小平曲线半径m5805506最小竖曲线半径18500620.694凹形m358006500凸形m18500620.6947最大纵坡%1.3721.5008最短坡长m243.04231.0519路基宽度m8.58.510土石方数量m31571629190具体经济指标对比表表2-2方案一方案二一、平曲线1、路线总长(KM):1.7601、路线总长(KM):1.7712、平均每公里交点数(个):2.8412、平均每公里交点数(个):2.8243、平曲线最小半径(米/个):580.000/13、平曲线最小半径(米/个):550.000/24、回头曲线(个):4、回头曲线(个):5、回头曲线最小半径(米):5、回头曲线最小半径(米):6、平曲线长占路线总长(%):22.9976、平曲线长占路线总长(%):41.0037、直线最大长度(米):627.4407、直线最大长度(米):366.714二、竖曲线1、最大纵坡(%/米/1、最大纵坡(%/米/处):1.372/380.852/1处):1.500/400.000/12...
