仿古钢结构柱、梁、枋、檩施工工艺标准VIP免费

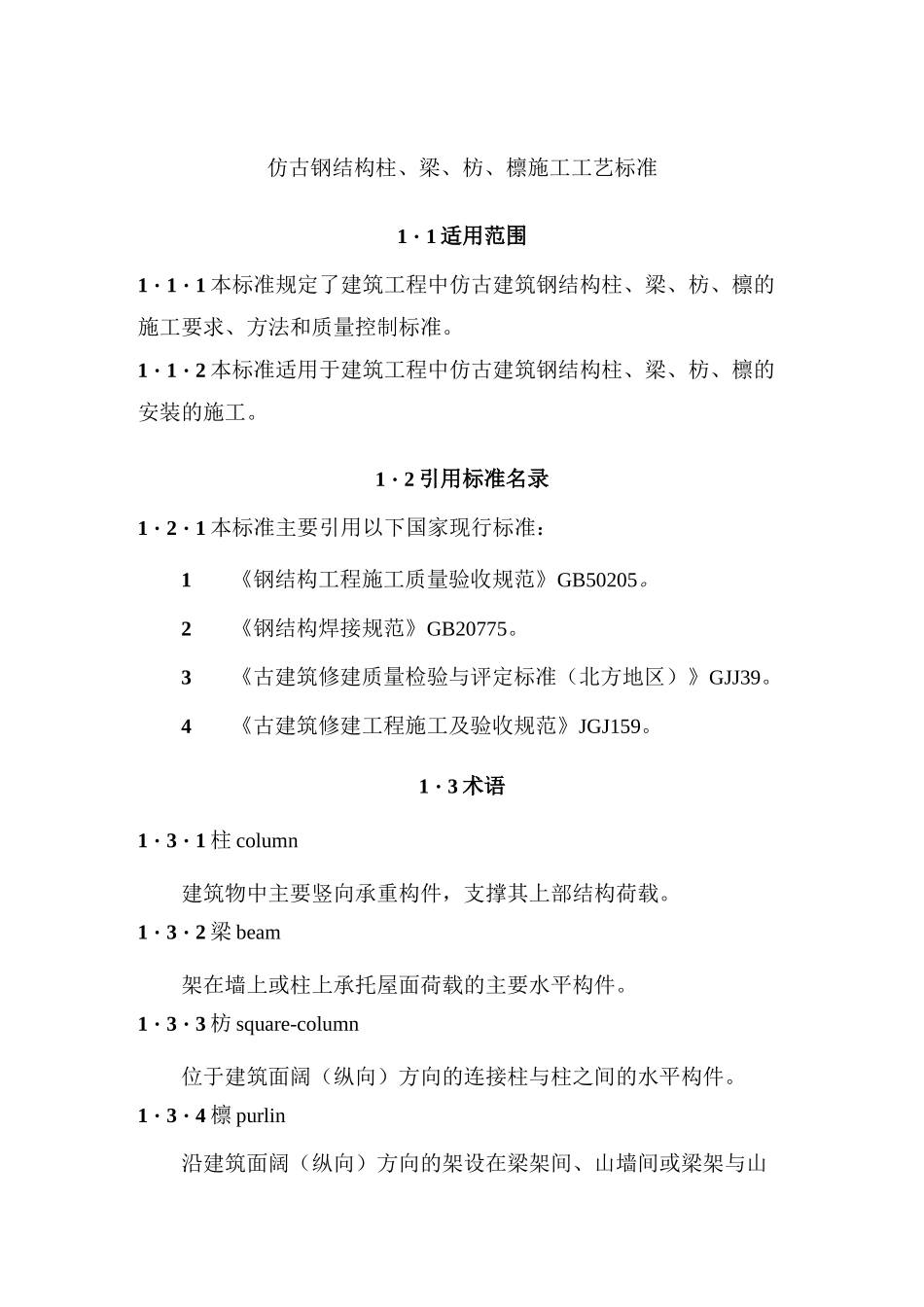

仿古钢结构柱、梁、枋、檩施工工艺标准1・1适用范围1・1・1本标准规定了建筑工程中仿古建筑钢结构柱、梁、枋、檩的施工要求、方法和质量控制标准。1・1・2本标准适用于建筑工程中仿古建筑钢结构柱、梁、枋、檩的安装的施工。1・2引用标准名录1・2・1本标准主要引用以下国家现行标准：1《钢结构工程施工质量验收规范》GB50205。2《钢结构焊接规范》GB20775。3《古建筑修建质量检验与评定标准（北方地区）》GJJ39。4《古建筑修建工程施工及验收规范》JGJ159。1・3术语1・3・1柱column建筑物中主要竖向承重构件，支撑其上部结构荷载。1・3・2梁beam架在墙上或柱上承托屋面荷载的主要水平构件。1・3・3枋square-column位于建筑面阔（纵向）方向的连接柱与柱之间的水平构件。1・3・4檩purlin沿建筑面阔（纵向）方向的架设在梁架间、山墙间或梁架与山墙间的梁端等部位，用以承置屋椽的水平构件。1・3・5卷杀entasistreatment将柱等构件的端部加工成缓和的曲线或折线，使柱子下粗上细，逐渐收进的做法。1・4施工准备I技术准备1・4・1熟悉设计图纸、专项施工方案或作业指导书。1.4.2对施工操作人员进行技术交底。1.4.3构（部）件细部加工需要制作样品时，应在正式施工前制作大样，并经各有关方认可。II物资准备1・4・4钢材应有质量证明文件，并应符合设计及现行国家标准的规定。按要求已做材料复验及工艺试验。1.4.5仿古钢结构建筑柱、梁、枋、檩宜采用成型钢和钢管。1・4・6焊条、螺栓等连接材料均应有质量证明文件并符合设计要求。药皮脱落或焊芯生锈的焊条，锈蚀、碰伤或混批的高强螺栓不得使用。1・4・7防腐油漆、防火涂料应符合设计要求和有关标准的规定，并应有产品质量证明文件及使用说明。1・4・8构件在工厂加工成型并运至安装现场。III施工设施准备1・4・9施工机械：吊装机械、吊装索具、手持电砂轮、剪切机、型钢矫正机、钻床、电钻、扩孔钻；电焊、气焊、电弧气刨设备、钢板平台、喷砂、喷漆设备等。1.4.10工具用具：扭矩扳手、钢尺、角尺、卡尺、划针、划线规、凿子、样冲、撬杠、扳手、调直器、夹紧器、钻子、千斤顶等。1.4.11监测工具：全站仪、经纬仪、水准仪、钢尺、水平尺等。IV作业条件准备1.4.12基础已施工完成并验收。1.4.13脚手架和作业面搭设。1.4.14吊装机械调试。1・5施工工艺1・5・1仿古钢结构柱、梁、枋、檩施工工艺流程见图2.5.1。工序结束图2.5.1仿古钢结构柱、梁、枋、檩施工工艺流程图1・5・2构件加工应符合下列规定：1采用薄钢板和小扁钢，以1:1的比例制成样板或样杆，在其上应用油漆写明加工号、构件编号、规格，同时标上直径、工作线、弯曲线等各种加工符号。2以样板为依据，在原材料上划出实际图形并打上加工记号。号料时应了解原材料的材质及规格，检查原材料的质量。3切割下料时，按所需的形状、钢材厚度和切割边缘质量要求选用切割方法。机械切割：使用剪切机、锯割机、砂轮割机等机械设备，主要用于型材及薄钢板的切割；气割：主要用于中厚钢板及较大断面型钢的切割。4焊接构件时应严格按照《建筑钢结构焊接技术规程》JGJ81的规定操作，不得自由施焊。1・5・3安装柱前，应对基础和支承面进行检查和验收，并应符合下列规定：1基础混凝土强度达到设计要求、基础周围回填土夯实完毕。2地脚螺栓位置应符合设计要求及其允许偏差应符合相关标准规定。3基础表面应平整，二次浇灌处的基础表面应凿毛；地脚螺栓预应清理干净；地脚螺栓应完好无损。4当基础顶面或支座直接作为柱的支撑面时，要求支撑面应平整，无蜂窝、孔洞、夹渣、疏松、裂纹及坑凸等外观缺陷。5当基础顶面有预埋钢板作为柱的支撑面时，要求钢板表面应平整，无焊疤、飞溅及水泥砂浆等污物。1・5・4钢柱安装应符合下列规定：1钢柱应采用起重设备进行吊装，根据钢柱的重量和长度、施工现场条件，可采用单机、双机或三机吊装，吊装方法可采用旋转法、滑行法、递送法等。2柱子吊起前，为防止地脚螺栓螺纹损伤，宜用铁皮卷成套筒套在螺栓上，钢柱就位后，取去套筒。钢柱可采用单点起吊，吊耳设在柱顶处，吊装时应保持柱身垂直，易于校正。对细长钢柱，为防止变形，可采用二点或三点起吊。3当不采用...
