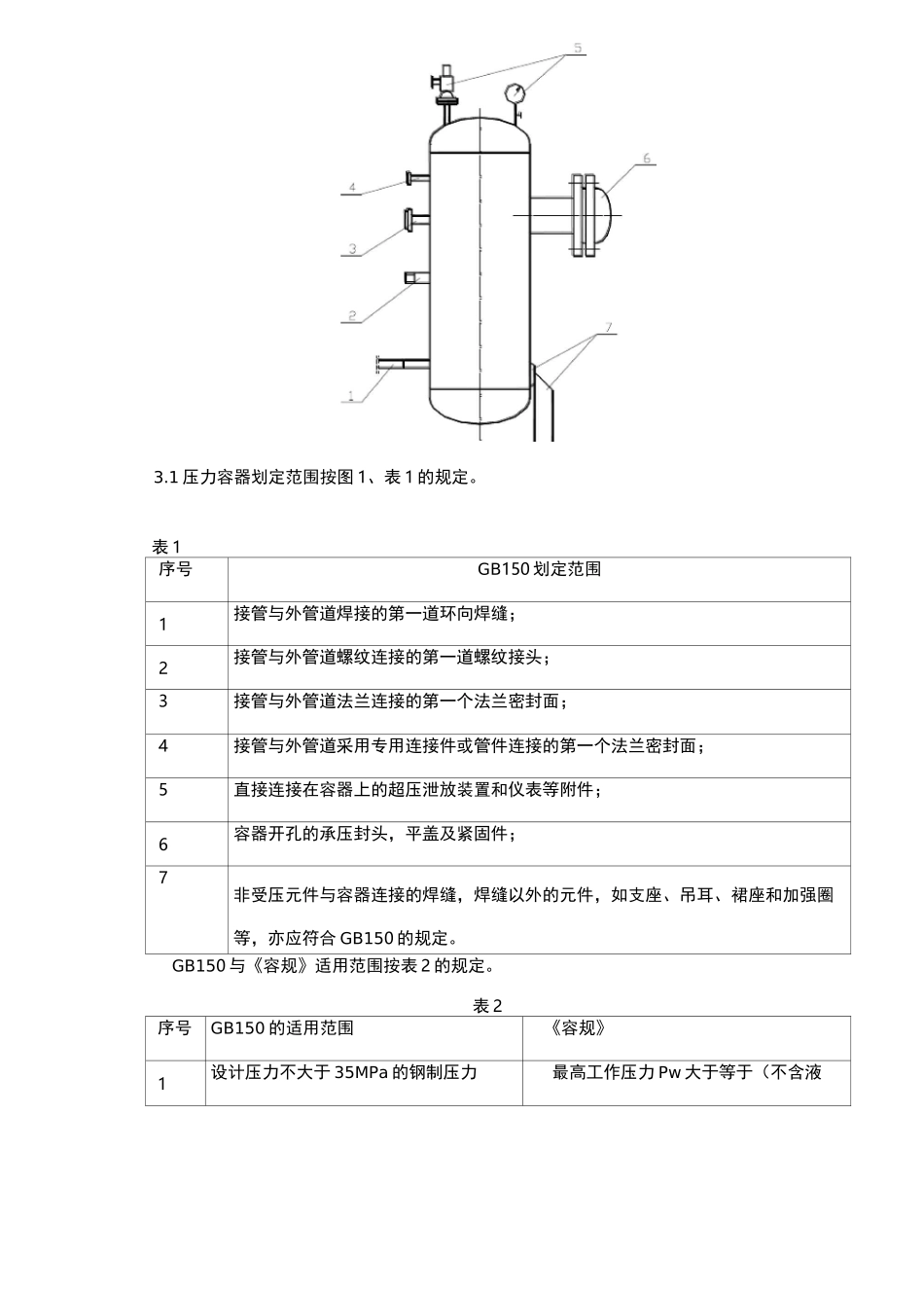

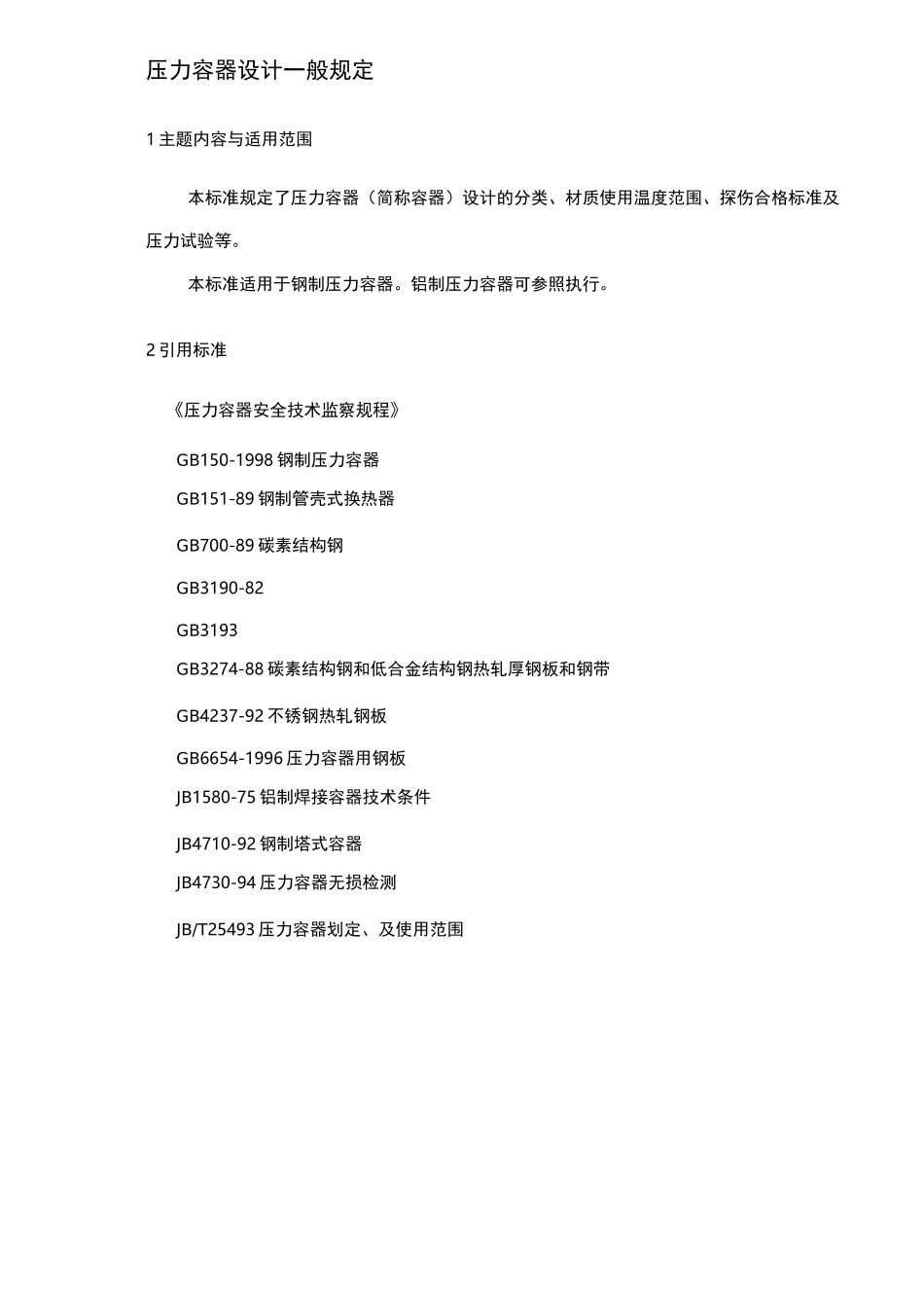

压力容器设计一般规定1主题内容与适用范围本标准规定了压力容器(简称容器)设计的分类、材质使用温度范围、探伤合格标准及压力试验等。本标准适用于钢制压力容器。铝制压力容器可参照执行。2引用标准《压力容器安全技术监察规程》GB150-1998钢制压力容器GB151-89钢制管壳式换热器GB700-89碳素结构钢GB3190-82GB3193GB3274-88碳素结构钢和低合金结构钢热轧厚钢板和钢带GB4237-92不锈钢热轧钢板GB6654-1996压力容器用钢板JB1580-75铝制焊接容器技术条件JB4710-92钢制塔式容器JB4730-94压力容器无损检测JB/T25493压力容器划定、及使用范围3.1压力容器划定范围按图1、表1的规定。表1序号GB150划定范围1接管与外管道焊接的第一道环向焊缝;2接管与外管道螺纹连接的第一道螺纹接头;3接管与外管道法兰连接的第一个法兰密封面;4接管与外管道采用专用连接件或管件连接的第一个法兰密封面;5直接连接在容器上的超压泄放装置和仪表等附件;6容器开孔的承压封头,平盖及紧固件;7非受压元件与容器连接的焊缝,焊缝以外的元件,如支座、吊耳、裙座和加强圈等,亦应符合GB150的规定。GB150与《容规》适用范围按表2的规定。表2序号GB150的适用范围《容规》1设计压力不大于35MPa的钢制压力最高工作压力Pw大于等于(不含液介质特性非易燃、无毒易然或毒性轻度或毒性轻度毒性极度或高度容器的设计、制造、检验与验收。体静压力,下同);2设计温度范围根据钢材允许的使用温度确定。内直径(非圆形截面指断面最大尺寸)大于或等于0.15m,且容积V大于等于0.025m3。3管辖范围为容器及与其连接为整体的连通受压零部件。介质为气体,液化气体或最咼工作温度高于等于标准沸点的液体。低温容器设计按表3的规定。表3材质或状况设计温度或壳壁温度应遵循低温容器之规定不遵循低温容器之规定碳素钢低合金钢T设W-20€应遵循奥氏体钢T设三-196°C不遵循低温低应力工况T设+500-20C不遵循受环境温度影响T壳<-20C应遵循4一般规定容器与介质的分类4.1.1根据压力P、压力乘积、介质物性,用途以及设计、制造特点、综合分类按表4的规定。主要是用于完成介质的物反应容器代理、化学反应的压力容器。号(R)反应釜、分解锅、分解塔、聚合釜、2V05上V10$10V$低压管壳式余热锅炉—(Mpa)反应容器二类P2贮存容器一类—PV换热容器分离容器搪玻璃容器—中压管壳式余热锅炉(Mpa)反应容器三类P2贮存容器二类PV10换热容器分离容器/搪玻璃容器—高压管壳式余热锅炉(Mpa)反应容器P210贮存容器三类PV换热容器100分离容器4.1.2按压力容器在生产工艺过程中的作用原理分类符合表5的规定表5作用原理分类作用原理举例0换热容器代主要是用于完成介质的热管壳式余热锅炉、热交换器、冷却器、号(E)量交换的压力容器。冷凝器、烝发器、加热器、电热烝汽发生器等。分离容器代号(S)主要是用于完成介质的液体压力平衡和气体净化分离等压力容器。分离器、过滤器、集油器、缓冲器、洗涤器、吸收塔、铜洗塔、干燥塔、除氧器等。储存容器代号(C)球罐代号(B)主要是用于盛装生产用的原料气体、液体、液化气体等到压力容器。各种介质的贮罐、贮槽、槽车等。注:在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程的主要作用划分品种。4.1.3介质分类及介质危害程度按表6的规定。表6介质分类级别进入人体的量危害程度介质极度危害高度危害(I级)(II级)Vm3~10mg/m3会引起肌体严重损伤致死。氟、氢氰酸、光气、氟化氢、碳酸氟、氯中度危害(III级)~V10mg/m3会引起人体正常功能损伤。一氧化硫、氨、一氧化碳、氯乙烯、甲醇、氧化乙稀、三硫化碳、乙炔等。轻度危害(W级)$10mg/m3氢氧化钠、四氟乙烯、丙酮等。压力4.2.1容器压力定义按表7的规定。表7容器压力定义除了注明者外,压力均指表压力。工作压力指在正常工作情况下,容器顶部可能达到的最高压力。状况设计压力P的取值(MPa)容器上装有安a).根据容器的工作压力Pw,确定安全阀的开启压力全阀PzW~Pw;当PzVMPa时,可适当提高Pz相对于Pw的比值;b).取容器的设计压力P等于或稍大于开启压力Pz,即P^PZ设计压力指设定的容器顶部队最咼压力,与相应的设计温度起作为设计载荷条件,其值...
