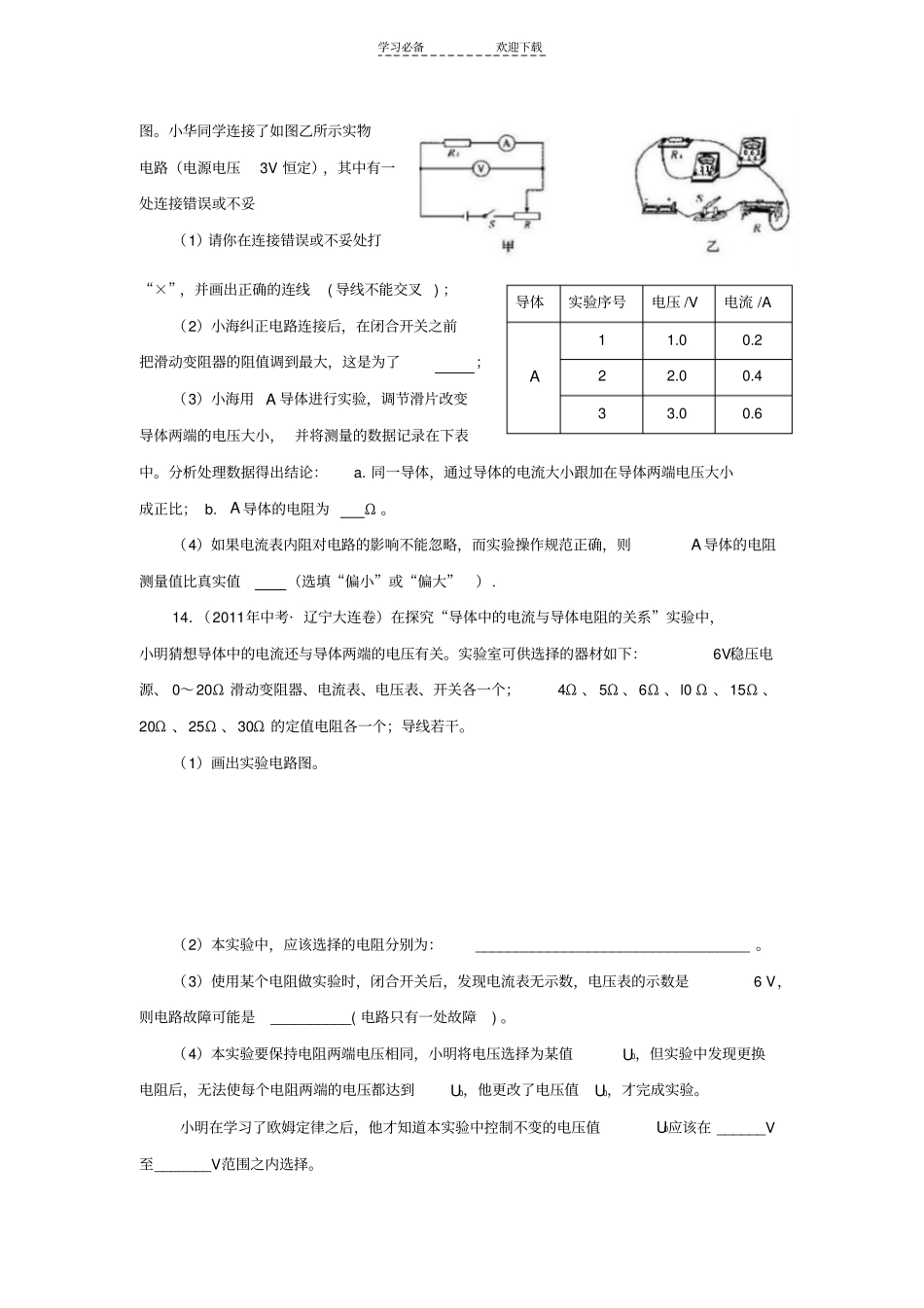

学习必备欢迎下载实验06探究电流与电压、电阻的关系6．小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数。紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是Ω和Ω．9．小红按图甲所示的电路探究电阻上的电流跟两端电压的关系。（1）根据图甲，将图乙中的实物电路连接好，要求变阻器滑片向右移动时，电流表的示数变小；（2）连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为3V，则电路中出现的故障可能是______________；（3）排除故障后，调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是______________；U/V0.51.01.52.02.53.0I/A0.140.240.340.440.540.64（4）现将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测出该小灯泡的额定功率，则原实验器材中必须改动的是______________；（5）经检查无误后，闭合开关，调节变阻器的滑片使小灯泡正常发光，电流表示数如图丙所示，则此时流过灯泡的电流是________A，灯泡的额定功率是__________W。（结果保留两位小数）12.小华和小海为了探究通过导体电流跟它两端电压的关系，设计了如图甲所示电路学习必备欢迎下载图。小华同学连接了如图乙所示实物电路（电源电压3V恒定），其中有一处连接错误或不妥（1）请你在连接错误或不妥处打“×”，并画出正确的连线(导线不能交叉)；（2）小海纠正电路连接后，在闭合开关之前把滑动变阻器的阻值调到最大，这是为了；（3）小海用A导体进行实验，调节滑片改变导体两端的电压大小，并将测量的数据记录在下表中。分析处理数据得出结论：a.同一导体，通过导体的电流大小跟加在导体两端电压大小成正比；b.A导体的电阻为Ω。（4）如果电流表内阻对电路的影响不能忽略，而实验操作规范正确，则A导体的电阻测量值比真实值（选填“偏小”或“偏大”）.14．（2011年中考·辽宁大连卷）在探究“导体中的电流与导体电阻的关系”实验中，小明猜想导体中的电流还与导体两端的电压有关。实验室可供选择的器材如下：6V稳压电源、0～20Ω滑动变阻器、电流表、电压表、开关各一个；4Ω、5Ω、6Ω、l0Ω、15Ω、20Ω、25Ω、30Ω的定值电阻各一个；导线若干。（1）画出实验电路图。（2）本实验中，应该选择的电阻分别为：__________________________________。（3）使用某个电阻做实验时，闭合开关后，发现电流表无示数，电压表的示数是6V，则电路故障可能是__________(电路只有一处故障)。（4）本实验要保持电阻两端电压相同，小明将电压选择为某值U0，但实验中发现更换电阻后，无法使每个电阻两端的电压都达到U0，他更改了电压值U0，才完成实验。小明在学习了欧姆定律之后，他才知道本实验中控制不变的电压值U0应该在______V至_______V范围之内选择。导体实验序号电压/V电流/AA11.00.222.00.433.00.6学习必备欢迎下载17．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。（1）实验过程中，移动变阻器滑片时，眼睛应注视___________(选填序号)；A.变阻器滑片B.电压表示数C.电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是_____(选填序号)；A．10Ω0.5AB．20Ω1AC．50Ω2A（4）乙图中阴影部分面积表示的科学量是____________；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是：________________________________________________________。19．西宁市某中学兴趣小组的同学利用图甲所示电路，进行如下的实验探究。I、定值电阻中的电流跟两端电压的关系。II、额定...
