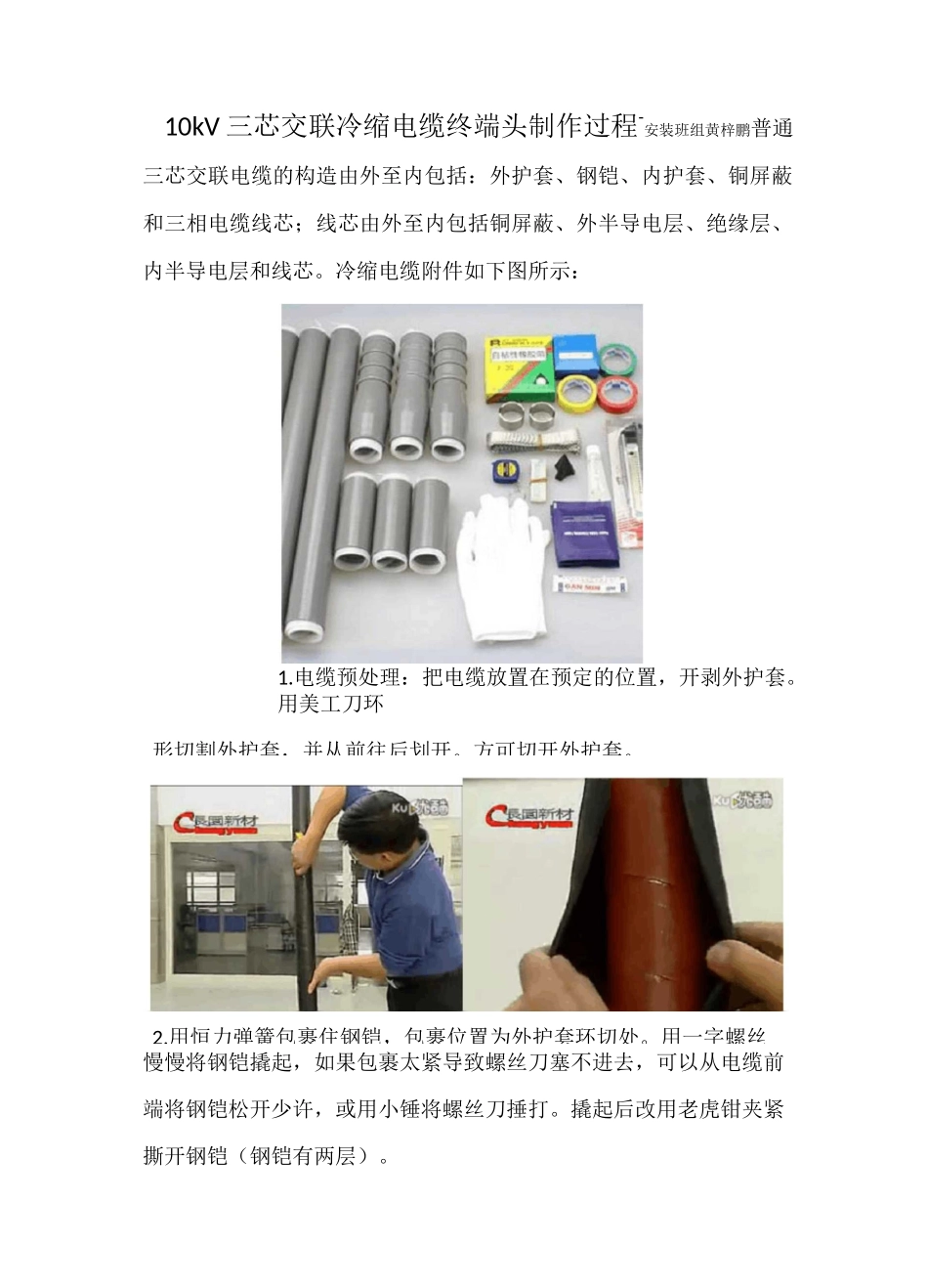

形切割外护套，并从前往后划开。方可切开外护套。12.用恒力弹簧包裹住钢铠，包裹位置为外护套环切处。用一字螺丝10kV三芯交联冷缩电缆终端头制作过程-安装班组黄梓鹏普通三芯交联电缆的构造由外至内包括：外护套、钢铠、内护套、铜屏蔽和三相电缆线芯；线芯由外至内包括铜屏蔽、外半导电层、绝缘层、内半导电层和线芯。冷缩电缆附件如下图所示：1.电缆预处理：把电缆放置在预定的位置，开剥外护套。用美工刀环慢慢将钢铠撬起，如果包裹太紧导致螺丝刀塞不进去，可以从电缆前端将钢铠松开少许，或用小锤将螺丝刀捶打。撬起后改用老虎钳夹紧撕开钢铠（钢铠有两层）。3.沿撕开处向前1厘米左右，环形切割内护套，并从前往后划开，方可切开内护套。注意切割时切勿用力过猛，以免伤及里面的铜屏蔽层甚至是绝缘层。4.割掉填充物。注意切割时要从前往后割，以免伤及铜屏蔽和绝缘层。分开三根线芯后，注意将线芯头部用包布包裹，以免铜屏蔽散开。恒力弹簧。在钢铠处同样用恒力弹簧固定住编织线，向后用力收紧。两条编织线要有一定距离，以便之后做实验方便。接地时两条编织线可以在同一处接地。在两个恒力弹簧上分别缠绕几层包布，以进一步保证弹簧不会松脱。f5•用砂纸打磨钢铠和铜屏蔽6.将接地编织线线缠绕在交联线芯分叉处，向后收紧编织线，并套封7.在恒力弹簧及其之间缠绕若干条填充胶，使其外观平整，略呈苹果形。并在三芯电缆分叉处，把密封胶撕成小块，揉成团团之后填充进分叉的根部。8.在钢铠恒力弹簧向后一段距离处包裹一层密封胶。以加强防水密9.安装冷缩三指套。将三指套从线芯分叉处，套到电缆根部。将三指的线芯抽出少许，使其略微颈缩。压紧三指套，抽出塑料支撑条，先收缩根部，再收缩三根指套。10.安装冷缩管。抽条时手不要拉着未收缩的冷缩管，使其自然收缩。11.将电缆定好位置，确定好长度，剪去多余的电缆。12.按照标尺，在剥除铜屏蔽处缠绕包布后，在标记处环切，剥除铜屏蔽。注意，理想的切割深度应只有铜屏蔽厚度的三分之二，以免伤及绝缘层。用手将铜屏蔽剥下。13.在铜屏蔽上端，按照标尺量定距离，环切，并自下而上切割外半导电层。注意切割力度——力度不宜过小，否则将难以撕开半导电层；力度也不宜过大，否则将划伤主绝缘层。至电缆顶部，可用力切一刀，以方便撕开。14.从电缆顶部，用老虎钳或斜口钳撕开半导电层，并向后撕拉。撕至电缆根部时，改为横撕。15.用铜鼻子量出线芯的长度，环切绝缘层。再向上竖切，露出线芯。16.在绝缘层端口处，斜45°倒角环切。然后在外半导层切割倒角。17.用砂纸打磨绝缘层，再打磨半导电层。注意要先打磨绝缘层，再打磨半导电层，切忌不可用打磨过半导电层的砂纸打磨绝缘层，以免半导电颗粒沾上绝缘层，导致绝缘性能下降。18.用电缆清洁纸擦拭电缆，注意要从上往下擦，不要用同一张清洁纸反复擦拭。同样为避免半导电颗粒沾上绝缘层。擦拭时注意不要让脏东西沾上绝缘层。擦拭完后均匀涂抹硅脂膏。19.安装冷缩终端头，具体位置以说明书为准。20.压接铜鼻子，注意要从上往下压。因为金属在体积不变的情况下横截面缩小，长度会增加。若从下往上压接，会在顶部产生空隙。21.在铜鼻子和露出的绝缘层上缠绕密封胶。外观要圆润平整。22.安装冷缩密封管。23.10kv冷缩电缆终端头至此完成。
