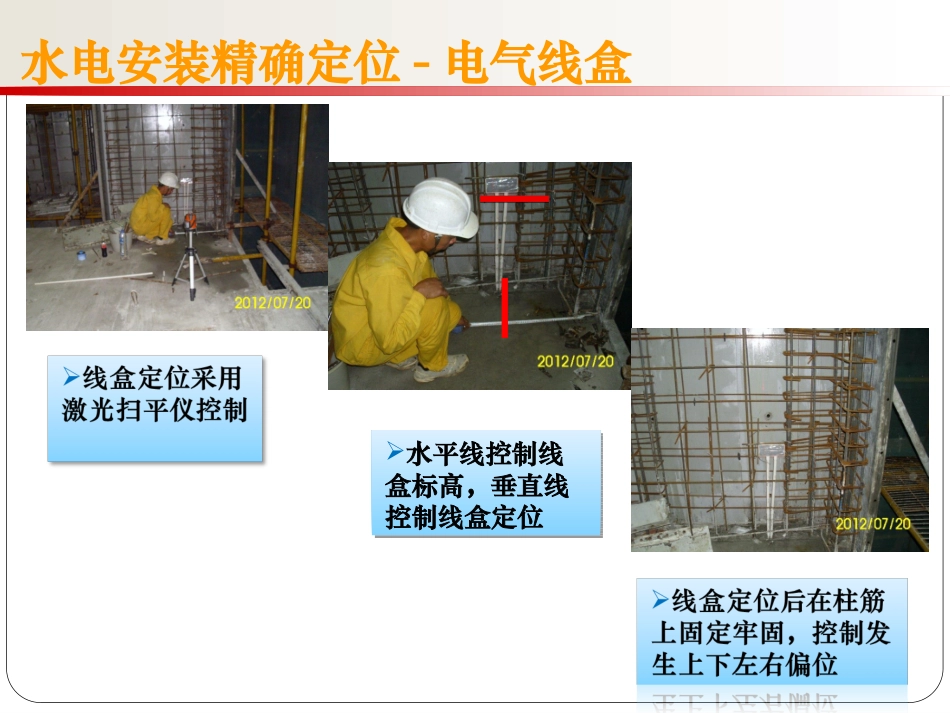

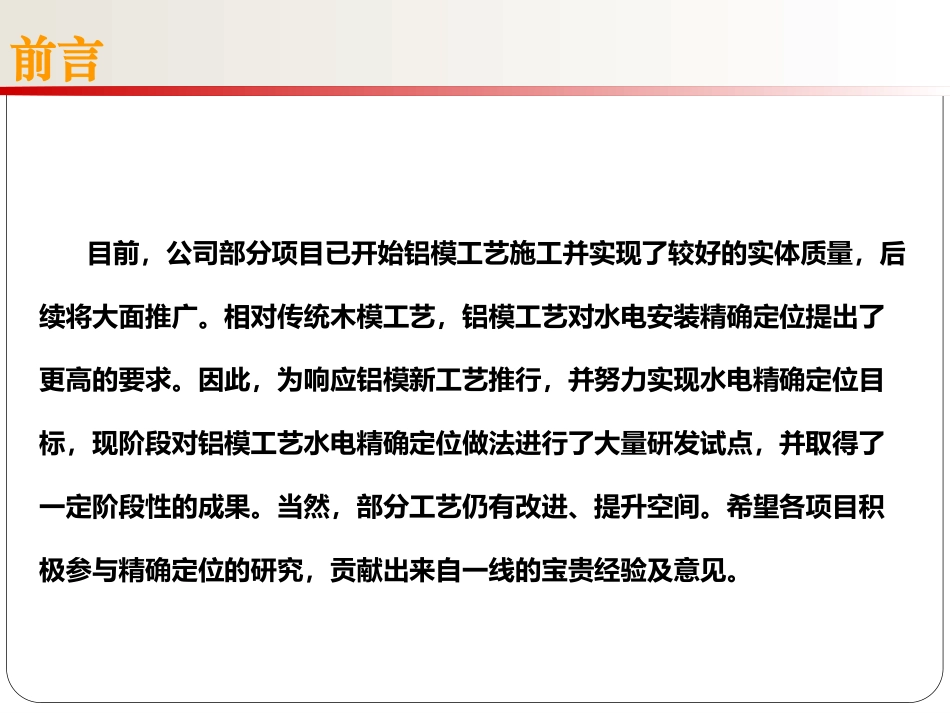

铝模工艺水电安装精确定位标准做法——主体结构预埋篇前言目前,公司部分项目已开始铝模工艺施工并实现了较好的实体质量,后续将大面推广。相对传统木模工艺,铝模工艺对水电安装精确定位提出了更高的要求。因此,为响应铝模新工艺推行,并努力实现水电精确定位目标,现阶段对铝模工艺水电精确定位做法进行了大量研发试点,并取得了一定阶段性的成果。当然,部分工艺仍有改进、提升空间。希望各项目积极参与精确定位的研究,贡献出来自一线的宝贵经验及意见。水电安装精确定位-电气线盒水平线控制线盒标高,垂直线控制线盒定位水平线控制线盒标高,垂直线控制线盒定位单侧封模后调整线盒贴至模板面水电安装精确定位-电气线盒模板上沿线盒外轮廓钻小孔,以便穿过铁丝收紧线盒模板上沿线盒外轮廓钻小孔,以便穿过铁丝收紧线盒线盒采用铁丝绑扎收紧,控制线盒面与模板面不产生缝隙拆模后线盒效果,可实现线盒面平墙面,响应剪力墙不抹灰工艺连体线盒在结构内受力后发生轻微变形情况,对使用功能、集团评估指标无影响,但观感略欠佳。水电安装精确定位-电气线盒解决线盒变形改进方向:1、线盒顶加钢筋加固;2、线盒内填塞密实,填充材料有待试验;3、由厂家生产加强型线盒。套管随主体结构一次浇捣至结构板内,避免常规做法二次封堵管洞渗漏隐患。套管上端承插口平结构面,可避免主体阶段碰撞损坏,安装阶段承插口安装一段短管可将套管升高至完成面以上。套管随主体结构一次浇捣至结构板内,避免常规做法二次封堵管洞渗漏隐患。套管上端承插口平结构面,可避免主体阶段碰撞损坏,安装阶段承插口安装一段短管可将套管升高至完成面以上。水电安装精确定位-穿楼板套管阳台穿楼板套管采用UPVC成品直通管件加工制作(Ø110立管采用Ø160套管),预埋时加成品橡胶止水圈,套管上端承插口保留,下端承插口切除平整,套管长度为楼板厚度。阳台穿楼板套管采用UPVC成品直通管件加工制作(Ø110立管采用Ø160套管),预埋时加成品橡胶止水圈,套管上端承插口保留,下端承插口切除平整,套管长度为楼板厚度。穿楼板套管精确定位做法:1、根据套管内径用木模板切割圆形模具件;2、标准层楼板铝模拼装好后进行套管定位放线;3、定位后将模具件用自攻螺丝固定在铝模板上,如模具件跨多块模板,需在固定前根据模板拼缝进行分解;4、模具件固定牢固后将套管安装在模具件上;5、对安装套管模具件模板编号,后续楼层用于同一部位以便精确定位。控制。水电安装精确定位-穿楼板套管水电安装精确定位-穿楼板套管穿楼板地漏预埋件(Ø50)采用成品直通管件、短管、成品止水环加工制作,套管长度为楼板厚度,可利用短管长度予以调节。穿楼板地漏预埋件(Ø50)采用成品直通管件、短管、成品止水环加工制作,套管长度为楼板厚度,可利用短管长度予以调节。水电安装精确定位-地漏预埋件地漏预埋件随主体结构一次浇捣至结构板内,避免常规做法二次封堵管洞渗漏隐患。预埋件上端承插口平结构面,避免主体阶段碰撞损坏,安装阶段直接安装地漏及支管,操作简便、快捷。水电安装精确定位-地漏预埋件地漏预埋件拆模后效果,上下口平结构面,精确定位,后续安装简便水电安装精确定位-地漏预埋件工艺改进方向:深化铝模加工图,地漏模具件在厂里加工、安装到位水电安装精确定位-穿梁套管穿梁给水套管精确定位做法:1、采用DN40钢管作穿梁钢套管;2、采用Ø40PVC管作为套管固定件;3、标准层梁模板拼装前进行套管放线定位;4、套管定位后在铝模上开Ø40圆孔,套管固定件后续穿过该孔固定套管;5、梁筋安装时进行钢套管初安装,放入梁内定位位置暂不做固定;6、封梁模板时将套管固定件穿过钢套管并伸出模板已开好Ø40圆孔;7、拆除梁模板前将PVC套管取出,确保模板拆除及拆模后观感;8、对安装穿梁套管模板标号,后续楼层用于同一部位,以便精确定位控制。水电安装精确定位-穿梁套管穿梁套管拆模后效果,套管口表面平整,精确定位水电安装精确定位-给水管留槽水电安装精确定位-给水管留槽给水管留槽拆模后效果,管槽深度、宽度统一,精确定位因管槽深度不超15mm,管道安装后超...
