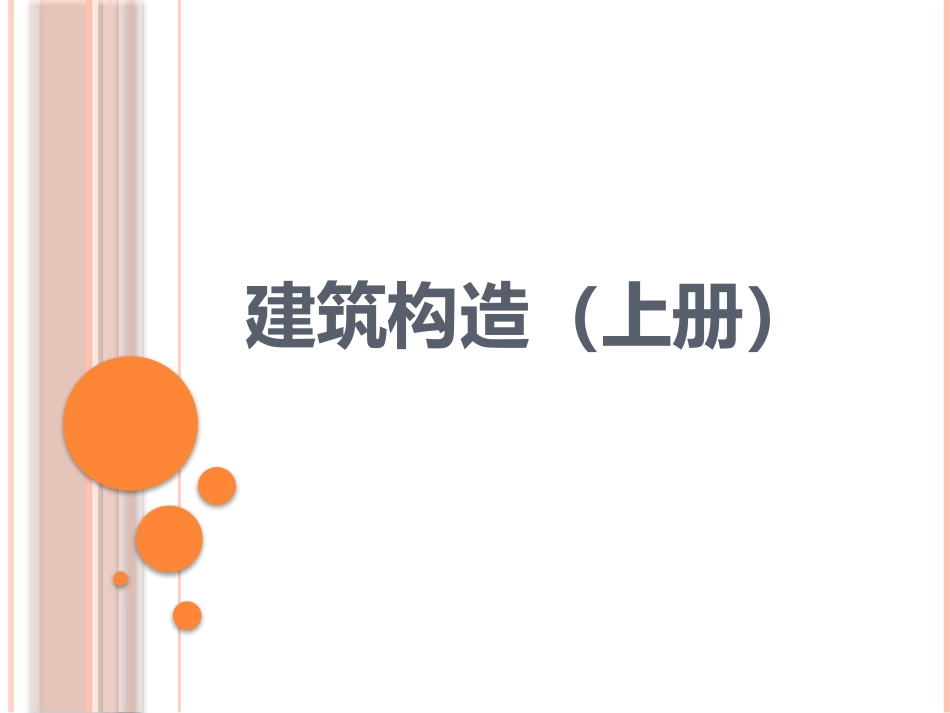

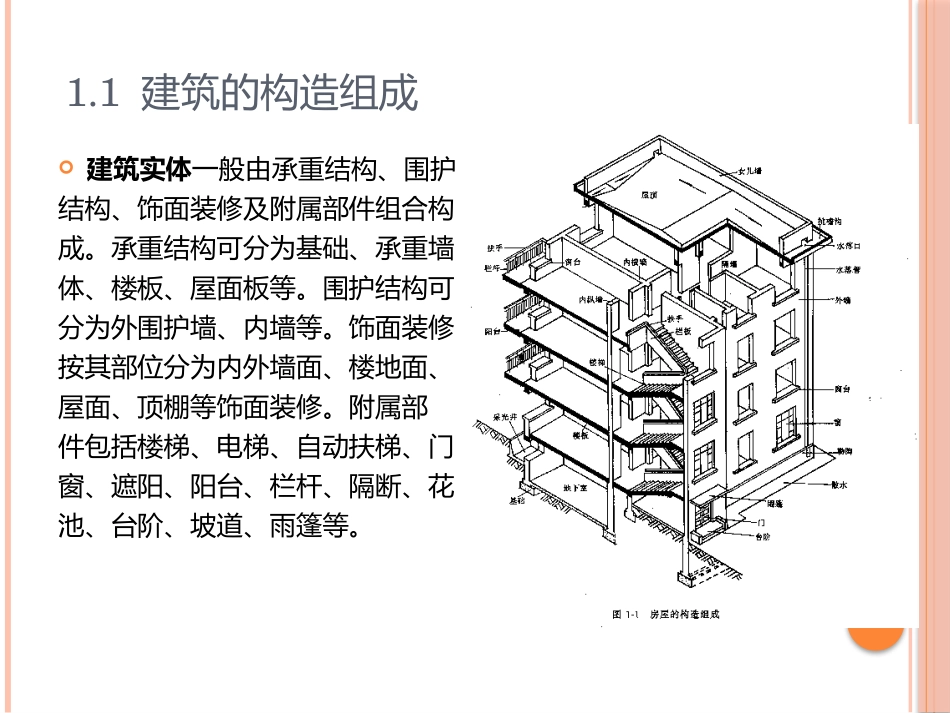

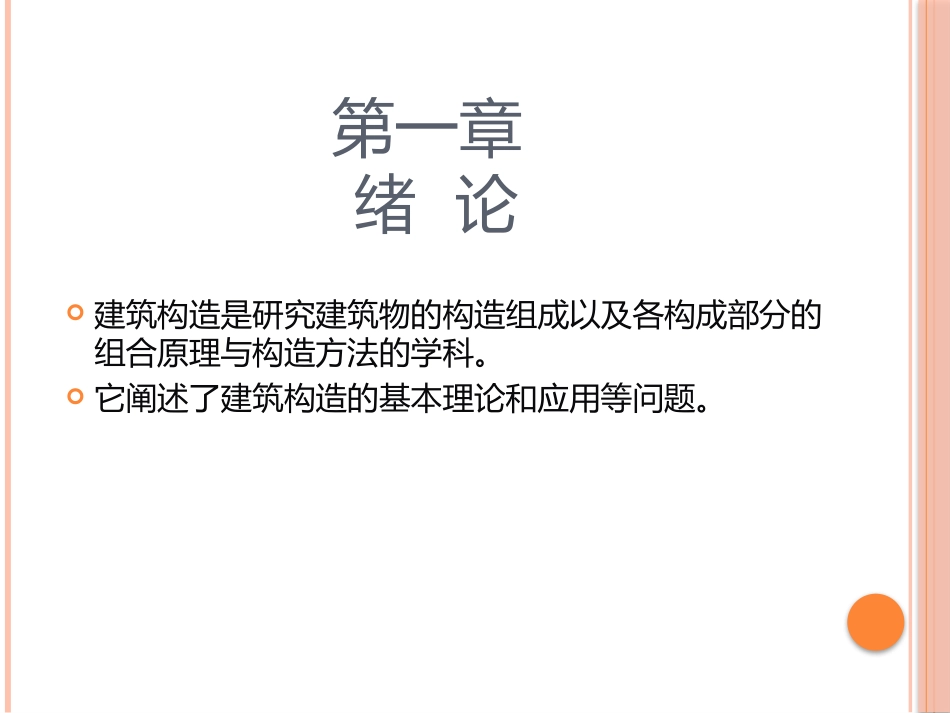

建筑构造（上册）第一章绪论建筑构造是研究建筑物的构造组成以及各构成部分的组合原理与构造方法的学科。它阐述了建筑构造的基本理论和应用等问题。1.1建筑的构造组成建筑实体一般由承重结构、围护结构、饰面装修及附属部件组合构成。承重结构可分为基础、承重墙体、楼板、屋面板等。围护结构可分为外围护墙、内墙等。饰面装修按其部位分为内外墙面、楼地面、屋面、顶棚等饰面装修。附属部件包括楼梯、电梯、自动扶梯、门窗、遮阳、阳台、栏杆、隔断、花池、台阶、坡道、雨篷等。02/16/202541.基础——承重构件坚固稳定，抵抗冰冻、地下水侵袭2.墙、柱——承重、围护、分隔构件坚固稳定、耐久3.楼层、地面——水平承重、支撑构件足够的强度、刚度4.饰面装修——美化建筑表面，保护结构构件，改善建筑物理性能5.楼梯——垂直交通工具足够的通行宽度、疏散能力、坚固稳定、耐磨、安全6.屋顶——承重、围护构件坚固耐久、防水、保温、隔热7.门窗——围护、分隔构件密闭性、防水、保温、隔热、隔声、防风1.2建筑的类型一、按建筑的使用功能分类：工业建筑（工业厂房）生产性建筑农业建筑（养殖场房）建筑物居住建筑(住宅、宿舍)：非生产性建筑（民用建筑）公共建筑（办公、影剧院、体育馆、旅馆、教学楼、车站等）02/16/202561.2.建筑的类型1.2.1按建筑使用功能分类1.居住建筑2.公共建筑1.2.2按建筑的规模大小分类1.大量性建筑2.大型性建筑1.2.3按建筑的层数分1.低层建筑（1-3层）2.多层建筑（24M以下的3层以上/7-9层）3.高层建筑（10层及10层以上的居住建筑和建筑高度超过24M的其他非单层民用建筑）1.2.4按民用建筑耐火等级分类一、构件的耐候极限----在标准耐火试验条件下，建筑构件、配件或结构从受到火的作用时起，到失去稳点性、完整性或隔热性时止的这段时间。耐火稳点性耐火完整性耐火隔热性二、构件的燃烧性能不燃烧体——用非燃烧材料做成的构件，如天然石材、人工石材、金属材料等。非燃烧体——系指在空气中受到火烧或高温作用时不起火、不微燃、不炭化的材料，如建筑中采用的金属材料或天然或人工的无机矿物材料。燃烧体——用燃烧材料做成的构件，如木构件。02/16/202591.25以主体结构确定的建筑耐久年限分为四级：一级建筑：耐久年限为100年以上，重要建筑和高层建筑二级建筑：50~100年，一般性建筑三级建筑：25~50年，次要的建筑四级建筑：15年以下，临时性建筑1.3影响建筑构造的因素和设计原则一、影响建筑构造的因素（一）外界环境的影响1.外力作用的影响2.地域气候条件3.人为因素（二）使用者的需求（三）建筑技术条件（四）建筑经济因素02/16/2025111.3.2建筑构造的设计原则1.坚固实用2.技术先进3.经济合理4.美观大方02/16/2025121.4建筑模数协调统一标准一、建筑模数及模数系列——是选定的标准尺度单位，作为建筑物、建筑构件制品以及相关设备尺寸相互协调的基础。根据《建筑模数协调统一标准》（GBJ2-86），我国采用的基本模数1M=100mm02/16/2025131）基本模数：是模数协调中选定的基本尺寸单位，数值为100mm，其符号为M，即：1M=100mm。2）导出模数：分为扩大模数和分模数①扩大模数：是基本模数的整数倍。扩大模数的基数应符合下列规定：水平扩大模数的基数为：3M、6M、12M、15M、30M、60M，相应的尺寸分别是：300mm、600mm、1200mm、1500mm、3000mm、6000mm；作为建筑参数。②分模数：是基本模数的分数值，分模数的基数是1/10M、1/5M、1/2M，对应的尺寸是：10mm、20mm、50mm。1.4.4．模数数列1）水平基本模数1M—20M的数列，主要用于门窗洞口和构配件截面等处。2）竖向基本模数1M—36M的数列，主要用于建筑物的层高、门窗洞口和3）水平扩大模数：3M为3-76M、6M为6-96M、12M为12-120M、15M为15-120M、30M为30-360M、60M为60-360M的数列，主要用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口等处。4）竖向扩大模数：不受限制，主要用于建筑物的高度、层高和门窗洞口等处。5）分模数数列的幅度：1/10M为M/10--2M、1/5M为、1/2M为的数列，主要用于缝隙、构造节点、构配件截面等处。模数数列的适用范围①水平基本模数数列...
