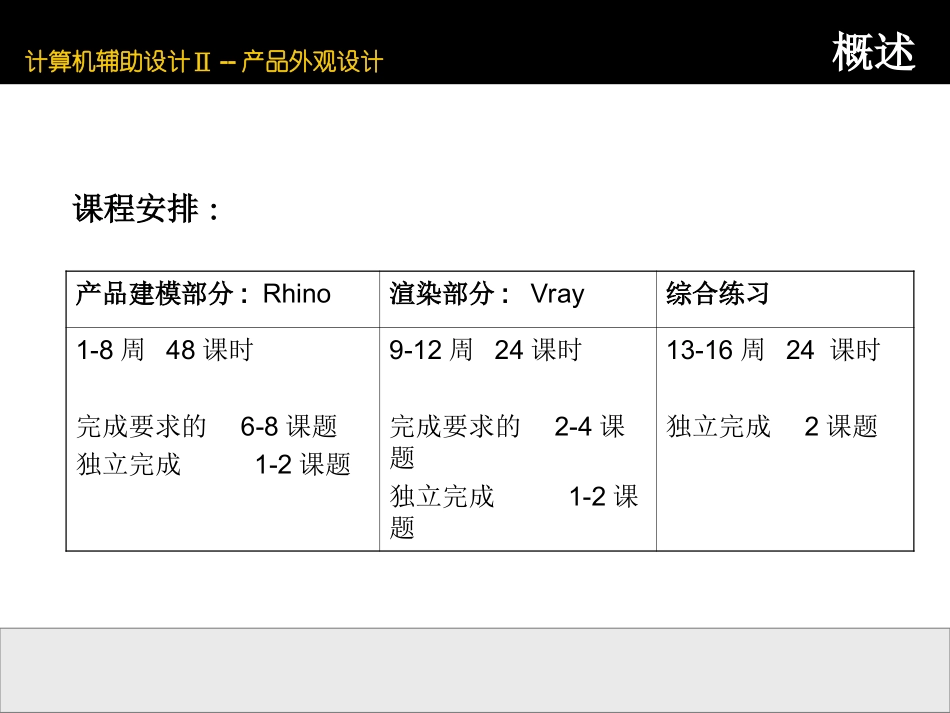

computerAidedindustrialdesign2009compute-Aidedindustrialdesign计算机辅助设计2—产品设计计算机辅助设计Ⅱ--产品外观设计课程安排:产品建模部分:Rhino渲染部分:Vray综合练习1-8周48课时完成要求的6-8课题独立完成1-2课题9-12周24课时完成要求的2-4课题独立完成1-2课题13-16周24课时独立完成2课题计算机辅助设计Ⅱ--产品外观设计概述辅助设计软件介绍平面软件平面图像处理软件(位图):Photoshop(PS)平面图形绘制软件(矢量图):Illustrator(AI)、CorelDraw(CD)、Freehand、Flash等工程图绘制软件:AutoCAD三维软件辅助工业产品:Rhino(flamingo)、Alias等工程类软件:Pro-E、UG等综合类软件:3DMAX、Maya等渲染插件:finalrender、Brazil、V-ray、mentalRay.计算机辅助设计Ⅱ--产品外观设计概述前篇—用Rhino构建工业产品模型计算机辅助设计Ⅱ--产品外观设计计算机辅助设计Ⅱ--产品外观设计界面介绍计算机辅助设计Ⅱ--产品外观设计界面介绍命令栏命令栏是Rhino的一个非常主要的组成部分显示当前命令执行的状态•键盘输入命令、参数•键盘输入数值，坐标•提示下一步的操作•显示分析命令的分析结果•提示操作（及操作失败的原因）例:用曲线剪切多义曲面时.•许多工具在命令栏提供了相应的选项。如图所示，在命令栏中的选项上单击鼠标即可更改该选项的设置。计算机辅助设计Ⅱ--产品外观设计界面介绍工具箱•将鼠标停留在相应的按钮上，将会显示该按钮的名称。Rhino中很多按钮集成了两个命令，使用左键单击该按钮和使用右键单击该按钮执行的是不同的命令。•工具箱中很多按钮图标右下角带有小三角，表示该工具其下还有其它隐藏的工具。在图标上按住鼠标左键不放可以链接到该命令的子工具箱。•选择菜单栏中的【工具】/【工具列配置】命令，弹出如图所示的【工具列】对话框。在【工具列】列表中勾选相应的选项，即可在界面中显示其它的工具箱。计算机辅助设计Ⅱ--产品外观设计界面介绍自定义界面界面的自定义：按住键盘的Ctrl键，并拖曳图标到工具栏中图标的间隙处后释放即可复制图标。按住键盘的Shift键，并拖曳图标到工具栏中图标的间隙处后释放即可移动图标。更改工具箱的配置后，可以选择【工具列】对话框中菜单栏中的【文件】/【另存为】命令，将自定义的工具箱保存起来，以便以后调用，注意不要覆盖了原来的文件。将设定好的界面保存：执行【文件】>【保存为模板】，即可保存界面方案。执行【文件】>【新建】命令。在弹出的对话框中勾选底部的“当Rhino启动时使用这个文件”选项。若不显示工具栏与命令栏，可以执行【工具】/【工具列配置】命令，在弹出的对话框中执行【文件】>【打开】命令，打开Rhino安装目录下的Default.tb文件。计算机辅助设计Ⅱ--产品外观设计界面介绍状态栏状态栏是Rhino的一个重要组成部分，状态栏中显示了当前坐标、捕捉、图层等信息。熟练的使用状态栏将在很大程度上提高建模的效率。计算机辅助设计Ⅱ--产品外观设计界面介绍状态栏(statusbar)CPlane/World切换坐标系统:当前作图平面坐标系统/世界坐标系统XYZa光标的坐标位置（x,y,z）/下一点相对于上一点的距离图层(Layer)图层信息颜色，名称/（显示，锁定，颜色，当前图层的切换，图层名称）捕捉(Snap)网格的捕捉正交限制平面限制对象锁点(ObjectSnap)•每个视窗上的作图平面都有栅格•在栅格上有红色与绿色的轴以代表作图平面上的X和Y轴•灰色的线就是栅格•这些栅格可以帮助您去观察物体与物体之间的关系•在透视图中的栅格代表水平面，可以直观观察到物体的高度计算机辅助设计Ⅱ--产品外观设计界面介绍基本概念光标(cursor):标记鼠标的位置标记(Marker):用于捕捉时，标记锁点的位置网格(Grid):工作视图中的辅助工具世界坐标(Worldcoordinate):也叫绝对坐标世界坐标X轴(Xaxes):TOP视图中的红色轴世界坐标Y轴(Yaxes):TOP视图中的绿色轴世界坐标Z轴(Zaxes):Front视图中的绿色轴世界坐标轴图标(Worldaxesicon):视图左下角的图标作图平面坐标(Cplane/constructionplanecoordinates)：基于当前的工作平面的坐标系统在任何视窗上作图，鼠标输入的点都会处于这个作图平面上，除非，使用了捕捉或打开了正交模式等...
