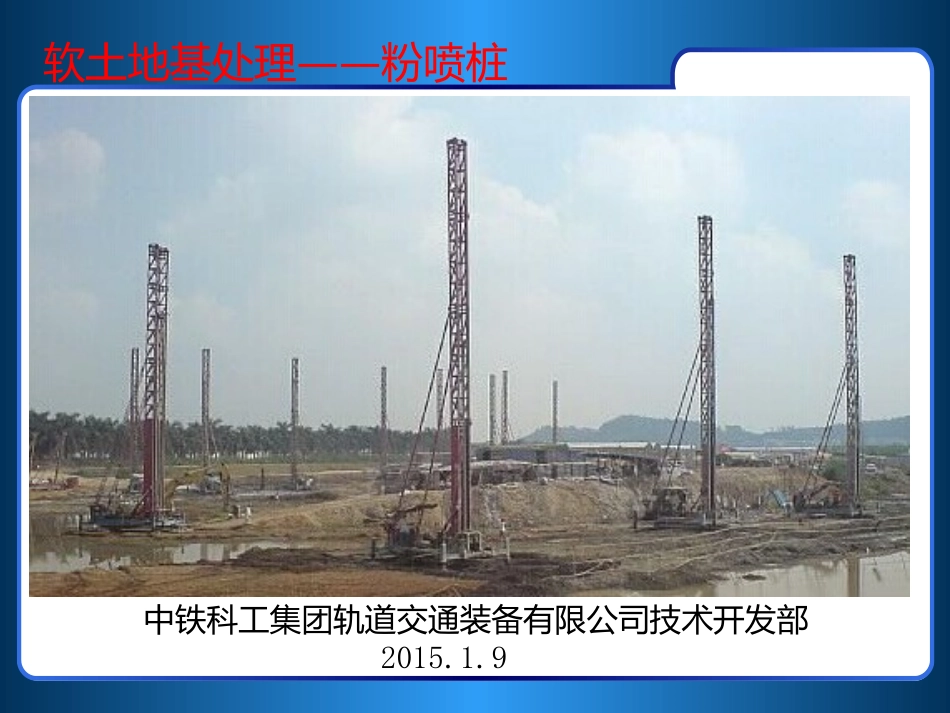

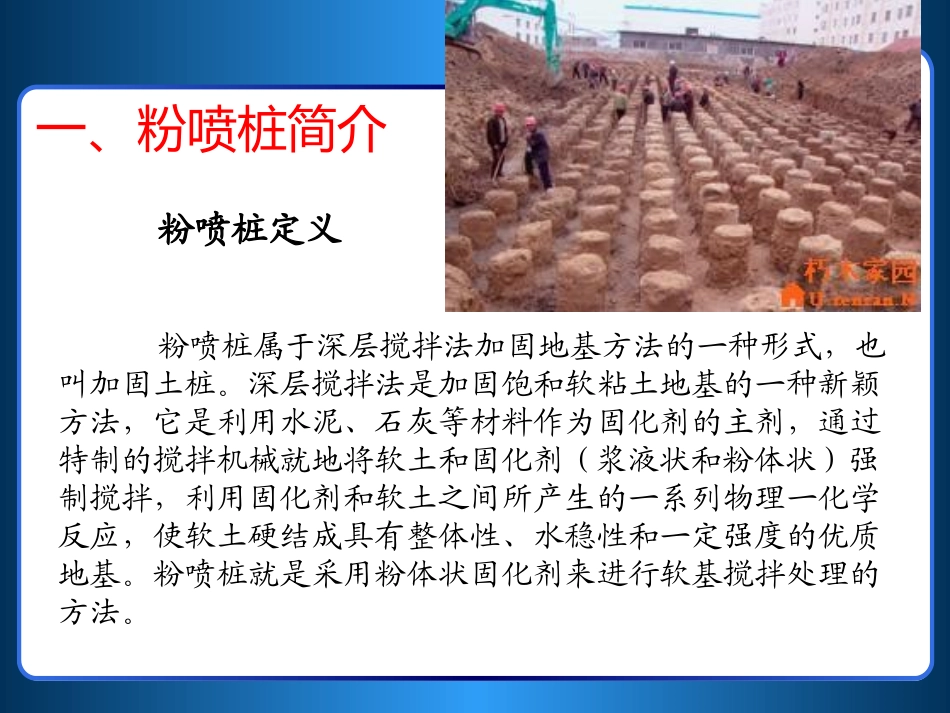

软土地基处理——粉喷桩中铁科工集团轨道交通装备有限公司技术开发部2015.1.9一、粉喷桩简介粉喷桩定义粉喷桩属于深层搅拌法加固地基方法的一种形式，也叫加固土桩。深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌，利用固化剂和软土之间所产生的一系列物理一化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。粉喷桩就是采用粉体状固化剂来进行软基搅拌处理的方法。粉喷桩最适合于加固各种成因的饱和软粘土，目前国内常用于加固淤泥、淤泥质土、粉土和含水量较高的粘性土。粉喷桩桩按材料喷射状态可分为湿法和干法两种。湿法以水泥浆为主，搅拌均匀，易于复搅，水泥土硬化时间较长；干法以水泥干粉为主，水泥土硬化时间较短，能提高桩间的强度。但搅拌均匀性欠佳，很难全程复搅。1.1特点1.机理科学、费用低廉（1）加固成本低。由于利用原土为原料，加入少量固化剂，一般为12-15%的土体重量。（2）桩身质量好。由于桩体粉体与土拌和，化学反应充分，桩身强度相对较高。（3）地基加固后其容量变化不大，仅比原容量增加5%，故无附加荷载，含水量略低于原土，约减少3-7%，其抗压强度一般为1.6-2.0MPa，其主要与土的种类、含水量、粉体掺入量、养护龄期以及外加等因素有关1.2.干法施工（1）施工不需水源，不需排污，故场地干净。（2）桩体强度高。此方法是从地基中吸收一定的水份，工艺效果较好，提高了地基加固效果。1.3.无侧向挤土问题该工艺与打入桩或压入桩相比，由于成桩是将原位土体作为主要原料，使地基中几乎不增加体积，故不产生侧向挤土，所以粉体喷搅法施工时，对临近环境无影响，甚至可以紧贴相邻基础施工。1.4.桩身强度可因需要加以控制该工艺可按工程需要及地质条件，以不同掺入量来控制不同的桩身强度，也可在同一地基中不同层位控制不同桩身强度，满足工程上的需要。1.5.施工机械简单、操作方便粉喷法施工专用机械由成桩钻机、空压机、供料机三大件组成。设备简单，桩身体积小，移动方便，成桩直径一般为500-700mm。桩长最深可达30m，施工效率较高，台班成桩10-15根。1.6适用范围该工艺桩位平面布置灵活，可以组成多种形状，如柱状、壁状、格栅状等，主要用于工程建设中的多种地基改良加固，尤其以淤泥质软土改良效果较好。可作为支护体系，用于防止滑坡，防止流砂及止水围护等，还可以加固地基中的某个部位，故应用广泛。在住宅基础应用中单桩承载力可达300KN，复合地基承载力可达25Kpa.水泥土搅拌桩的桩位平面布置形式水泥土搅拌桩是一种具有一定刚性的脆性材料所构成，抗压强度远大于抗拉强度。一般采用水泥土搅拌桩作围护结构以“重力式”挡墙为宜。二、粉喷桩施工准备技术准备材料准备机械准备人员准备场地准备试桩工艺准备2.1技术准备•施工场地的工程地质报告•土工试验报告•室内配合比试验报告•粉喷桩设计桩位图•原地面高程数据表•加固深度与停灰面高程2.2场地准备•场地平整，清除障碍物•如场地低洼，回填粘性土•施工场地不能满足机械行走时，需铺设砂土或碎石垫层•如地表承载力过低，应采取措施防止机械失稳2.3原材料准备•水泥：425号普通硅酸盐水泥•水泥应有产品合格证•水泥各项性能进行室内检验•严禁使用受潮、结块变质的加固料2.4机械准备钻机:主要成桩机械•粉体发送器：关键设备•空气压缩机：考虑加固工程地质条件和加固深度•搅拌钻头,计量装置,电脑记录仪等2.5试桩工艺准备•试桩数量：5根•确定钻进速度：V≤1.0m/min•确定提升速度:V≤0.8m/min•确定搅拌速度:30r/min•确定喷气压力:≥0.5MPa•确定单位时间喷粉量•确定钻进与提升时管道压力：0.1～0.2MPa(具体数值不同工地有差异)三、粉喷桩施工-工艺流程粉喷桩施工工艺分为就位、钻入、预搅下沉、喷搅提升、复搅下沉、复搅喷粉提升、成桩等过程。见图1。材料要求喷粉使用的粉体固化剂为425号普通水泥，要求新鲜无结块，入罐时应经筛网过滤，最大粒度不超过5mm，不得含有纸屑、塑料布、石子等杂质；石灰用磨细生石灰，最大粒径小于0.2mm，要求质地纯净无杂...
