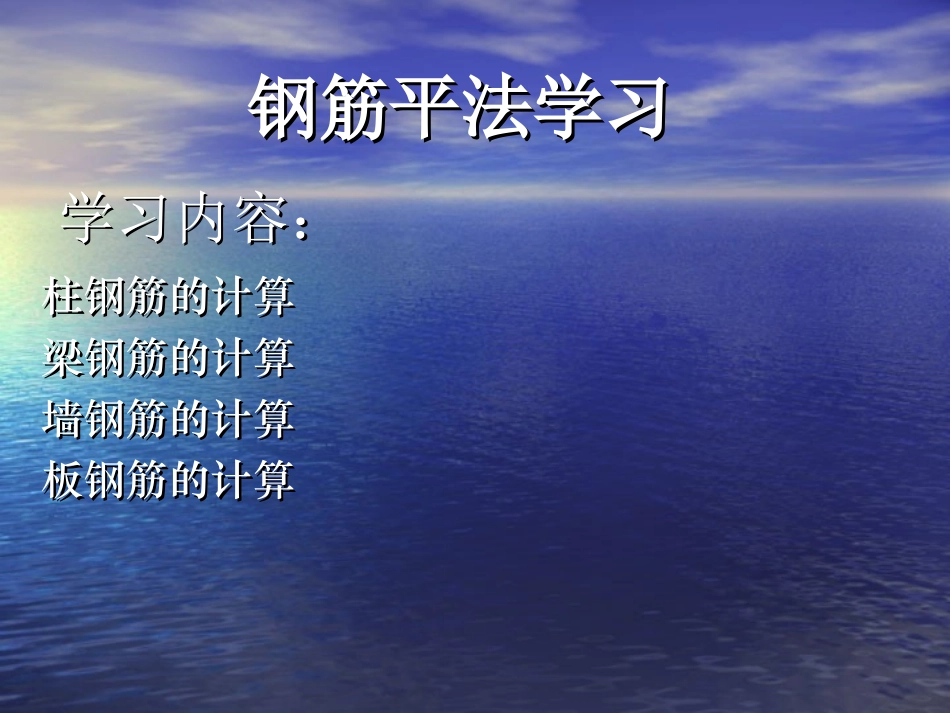

学习内容：学习内容：柱钢筋的计算柱钢筋的计算梁钢筋的计算梁钢筋的计算墙钢筋的计算墙钢筋的计算板钢筋的计算板钢筋的计算钢筋平法学习钢筋平法学习什么是平法？什么是平法？平法就是识图的规则，钢筋计算的依据，平法就是识图的规则，钢筋计算的依据，也就是钢筋计算的规范。也就是钢筋计算的规范。钢筋平法图集适用范围钢筋平法图集适用范围•现浇混凝土柱•现浇混凝土剪力墙•现浇混凝土梁03G101-103G101-204G101-304G101-4XXG101-506G101-6•现浇混凝土板式楼梯•筏型基础•现浇混凝土楼板与屋面板•箱型基础•条形基础、独立基础、桩承台G101系列图集钢筋计算原理钢筋计算原理二、柱钢筋的计算二、柱钢筋的计算11、框架柱的两种注写方式：、框架柱的两种注写方式：列表注写方式和截面注写方式列表注写方式和截面注写方式框架柱列表注写方式框架柱列表注写方式03G101－1P10柱屋面屋面15.87015.8704412.27012.2703.63.6338.6708.6703.63.6224.4704.4704.24.211-0.030-0.0304.54.5-1-1-4.530-4.5304.54.5层号层号标高标高（（mm））层高层高框架柱截面注写方式框架柱截面注写方式03G101－1P11柱柱编号柱编号表表2.2.22.2.2xxQZ剪力墙上柱xxLZ梁上柱xxXZ芯柱xxKZZ框支柱xxKZ框架柱序号代号柱类型柱03G101－1P7保护层的规定保护层的规定柱要计算哪些钢筋量基础插筋中间层纵筋顶层纵筋变截面纵筋中柱情况边柱情况角柱情况斜通上层当前层锚固箍筋拉筋纵筋2、什么是框架柱，什么是框架柱，它在实际施工过它在实际施工过程中是怎样做的？程中是怎样做的？柱纵筋手工如何计算？柱纵筋手工如何计算？纵筋长度＝？基础插筋中间层柱顶层柱底层柱不同的部位柱纵筋的构造不一样柱基础插筋长度计算柱基础插筋长度计算基础插筋长度＝弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE-1-1层柱纵筋计算层柱纵筋计算纵筋长度＝-1层层高--1层非连接区Hn/3+1层非连接区Hn/3+搭接长度LlE11层柱纵筋计算层柱纵筋计算纵筋长度＝首层层高-首层非连接区Hn/3+2层非连接区max(Hn/6，hc，500)+搭接长度LlE中间层柱纵筋计算中间层柱纵筋计算纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max（1/6Hn、500、Hc）顶层柱纵筋构造顶层柱纵筋构造顶层柱纵筋构造顶层柱纵筋构造角柱角柱中柱中柱黑色纵筋锚固长度是从梁底开始1.5lae/la灰色标识纵筋锚固为12d边柱边柱顶层边柱纵筋构造顶层边柱纵筋构造2号纵筋长度1号纵筋长度3号纵筋长度4号纵筋长度5号纵筋长度顶层边柱纵筋长度计算顶层边柱纵筋长度计算＝顶层层高-顶层非连接区-梁高+1.5LaE＝顶层层高-顶层非连接区-梁高+（梁高-保护层+柱宽-2*保护层+8d）＝顶层层高-顶层非连接区-梁高+（梁高-保护层+柱宽-2*保护层）＝顶层层高-顶层非连接区-梁高+（梁高-保护层+12d）＝顶层层高-顶层非连接区-梁高+LaE顶层角柱纵筋长度计算顶层角柱纵筋长度计算顶层角柱纵筋的计算方法和边柱一样，只是外侧是两个面，外侧纵筋总根数为两个外侧总根数之和顶层中柱纵筋计算顶层中柱纵筋计算12d≥0.5LaE情况A直锚长度＜LaE纵筋长度=顶层层高-顶层非连接区长度-梁高+（梁高-保护层）+12d情况B12d≥0.5LaE纵筋长度=顶层层高-顶层非连接区长度-梁高+（梁高-保护层）+12d直锚长度＜LaE，且顶层为现浇板，其强度等级≥C20，板厚≥80mm顶层中柱纵筋计算顶层中柱纵筋计算顶层中柱纵筋计算≥LaE情况C直锚长度≥LaE纵筋长度=顶层层高-顶层非连接区长度-梁高+锚固长度LaE变截面柱纵筋计算变截面柱纵筋计算（1）c/hb≤1/6情况纵筋计算同非变截面柱纵筋的计算变截面柱纵筋计算变截面柱纵筋计算（2）c/hb＞1/6情况上筋下插1.5LaE下筋上弯折如图底层柱纵筋连接构造底层柱纵筋连接构造•1、图中Hn取值范围，无地下室时如何取值，有地下室或多层地下室时如何取值？•2、0.3La范围内箍筋是否加密？•3、只有基础顶部算是嵌固部位吗？受拉钢筋的抗震锚固受拉钢筋的抗震锚固31柱箍筋的拆分柱箍筋的拆分03G101-1P46柱•1、钢筋局部重叠不超过两层•2、箍筋在箍住主筋的时候应按照隔一拉一，拆分也是如此•3、箍筋长度的计算？3、箍筋长度计算箍筋长度计算03G101-1P350...
