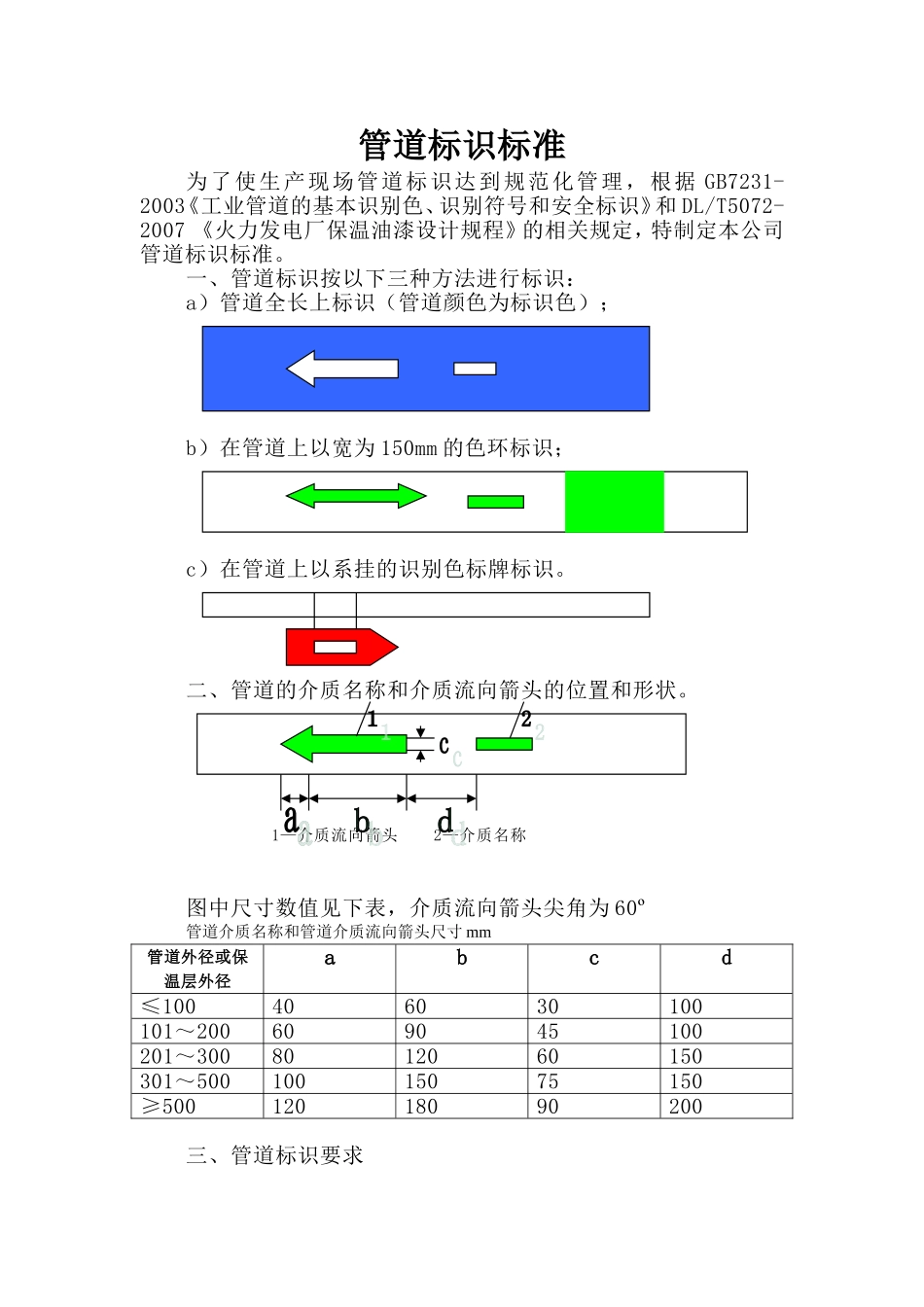

管道标识标准为了使生产现场管道标识达到规范化管理，根据GB7231-2003《工业管道的基本识别色、识别符号和安全标识》和DL/T5072-2007《火力发电厂保温油漆设计规程》的相关规定，特制定本公司管道标识标准。一、管道标识按以下三种方法进行标识：a）管道全长上标识（管道颜色为标识色）；b）在管道上以宽为150mm的色环标识；c）在管道上以系挂的识别色标牌标识。二、管道的介质名称和介质流向箭头的位置和形状。1—介质流向箭头2—介质名称图中尺寸数值见下表，介质流向箭头尖角为60º管道介质名称和管道介质流向箭头尺寸mm管道外径或保温层外径abcd≤100406030100101～200609045100201～3008012060150301～50010015075150≥50012018090200三、管道标识要求①采用a标识时，管道颜色为标识色，介质流向箭头和介质名称用对比色。②采用以上b、c方法标识的，二个标识之间的最小距离应为10m。③采用以上b、c方法标识的，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、穿墙处及管道密集难以辨别的部位。④外径小于76mm的管道，一般采用c方法标识，不需标色环，介质名称（用对比色）标注在标牌上。标牌最小尺寸应以能清楚观察识别色和标牌上的介质名称来确定。⑤以c方法标识时，则标牌的指向就作为表示管道内介质流向，如果管道内介质流向是双向的，则标牌的指向应做成双向的。⑥管道识别符号由介质流向和介质名称构成，名称可用全称或化学符号标识。⑦管道内介质的流向用箭头表示，如果管道内介质流向是双向的，则以双箭头表示。四、管道识别色规定介质种类识别色（箭头、色环、介质名称）对比色凝结水、除盐水、化学补给水、磷酸三钠、锅炉给水、疏水绿色白色循环水、工业水、射水、冲灰水黑色黄色过滤水、煤泥、空气天蓝色白色盐水白色黑色蒸汽、酸液、消防水红色白色氨气、联氨、碱液、瓦斯气、油黄色黑色
