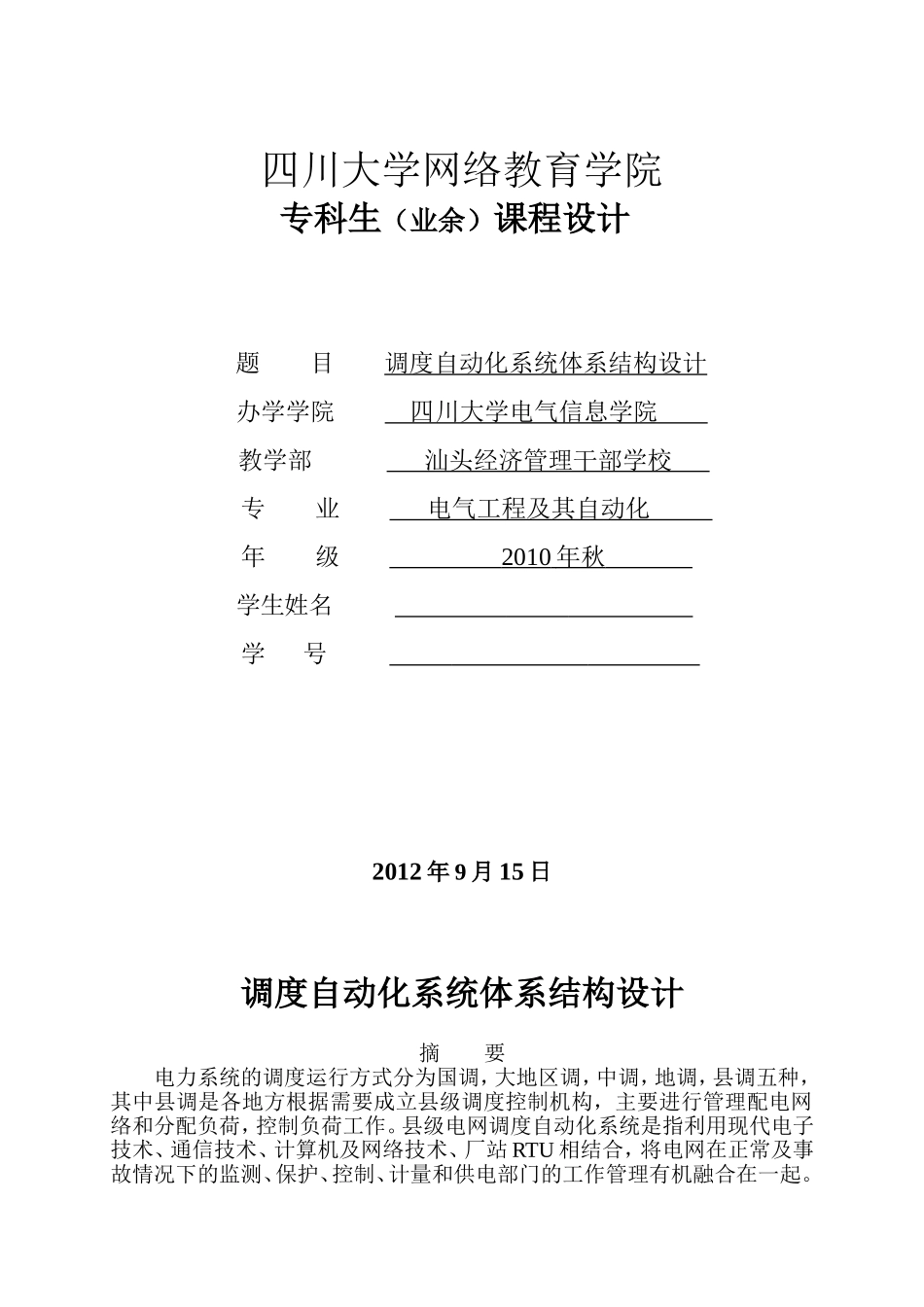

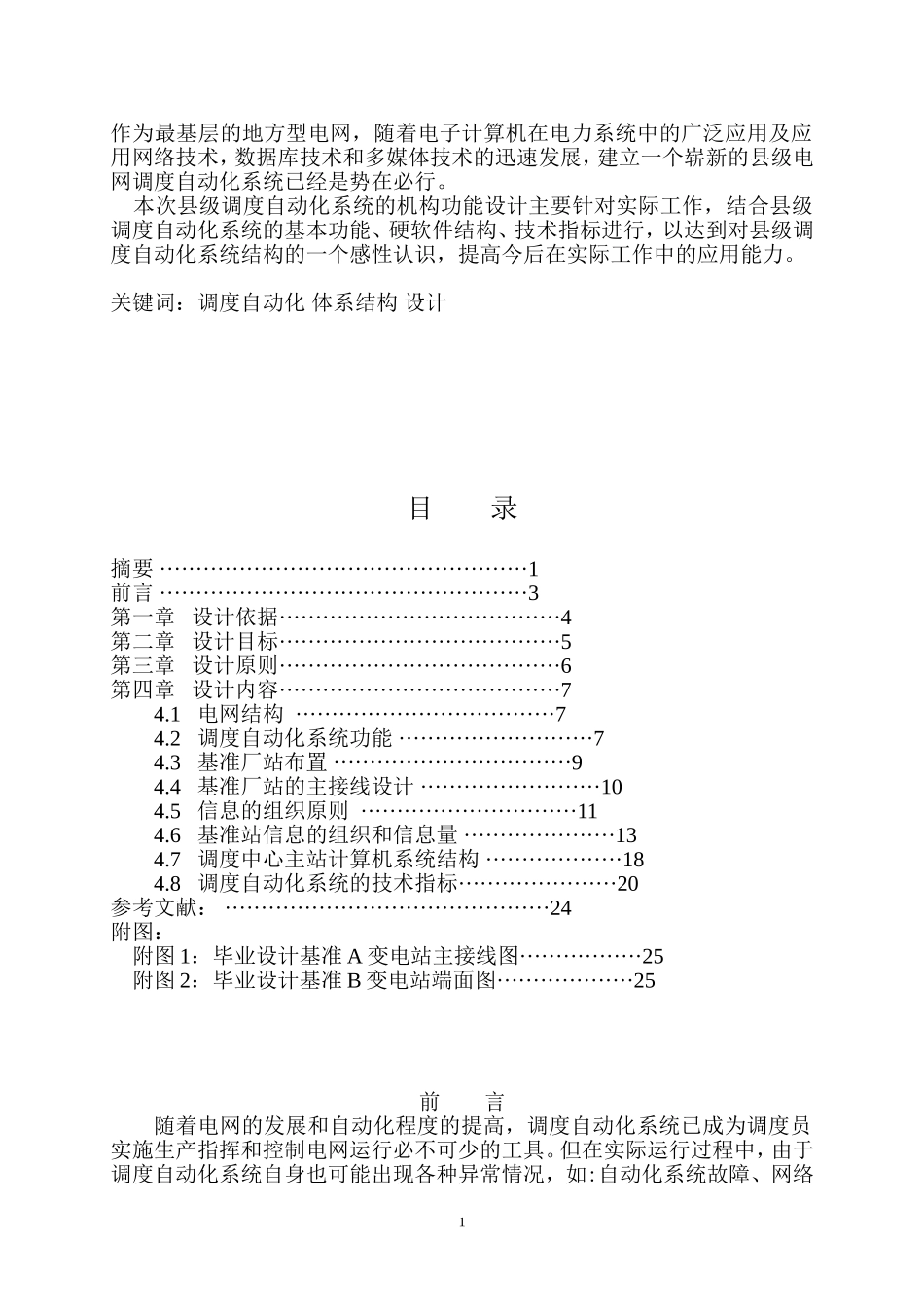

四川大学网络教育学院专科生（业余）课程设计题目调度自动化系统体系结构设计办学学院四川大学电气信息学院教学部汕头经济管理干部学校专业电气工程及其自动化年级2010年秋学生姓名学号2012年9月15日调度自动化系统体系结构设计摘要电力系统的调度运行方式分为国调，大地区调，中调，地调，县调五种，其中县调是各地方根据需要成立县级调度控制机构，主要进行管理配电网络和分配负荷，控制负荷工作。县级电网调度自动化系统是指利用现代电子技术、通信技术、计算机及网络技术、厂站RTU相结合，将电网在正常及事故情况下的监测、保护、控制、计量和供电部门的工作管理有机融合在一起。作为最基层的地方型电网，随着电子计算机在电力系统中的广泛应用及应用网络技术，数据库技术和多媒体技术的迅速发展，建立一个崭新的县级电网调度自动化系统已经是势在必行。本次县级调度自动化系统的机构功能设计主要针对实际工作，结合县级调度自动化系统的基本功能、硬软件结构、技术指标进行，以达到对县级调度自动化系统结构的一个感性认识，提高今后在实际工作中的应用能力。关键词：调度自动化体系结构设计目录摘要···················································1前言···················································3第一章设计依据·······································4第二章设计目标·······································5第三章设计原则·······································6第四章设计内容·······································74.1电网结构····································74.2调度自动化系统功能···························74.3基准厂站布置·································94.4基准厂站的主接线设计·························104.5信息的组织原则······························114.6基准站信息的组织和信息量·····················134.7调度中心主站计算机系统结构···················184.8调度自动化系统的技术指标······················20参考文献：·············································24附图：附图1：毕业设计基准A变电站主接线图·················25附图2：毕业设计基准B变电站端面图···················25前言随着电网的发展和自动化程度的提高，调度自动化系统已成为调度员实施生产指挥和控制电网运行必不可少的工具。但在实际运行过程中，由于调度自动化系统自身也可能出现各种异常情况，如:自动化系统故障、网络1中断、数据采集通道中断、系统软件异常等，倘若发生异常情况而没有及时发现，则可能导致调度人员无法进行正常的调度指挥，严重时可能影响整个电网的安全运行，造成巨大的经济损失。为保障自动化系统安全、稳定、连续、有效的运行，南方电网有限公司汕头供电分公司调度开发了自动化综合监控系统。该系统是一套电力自动化系统运行及管理的综合监控系统。第一章设计依据一、系统的技术特点1.该系统是一套电力自动化系统运行及管理的综合监控系统能够保证电网在正常及事故情况下的监测、保护、控制等。2.系统真正实现了“数据级监视报警”,具有实时数据库，能及时更新。3.系统具有良好的开放性和可扩充性.4.完善的SCADA功能满足县级调度自动化系统的需要。5.系统所选硬件设备符合现代工业标准，系统软件平台成熟、可靠、安全。二、设计要求1.按《地区电网调度自动化系统功能规范》规定的大型地调规模设计。22.系统采用开...
