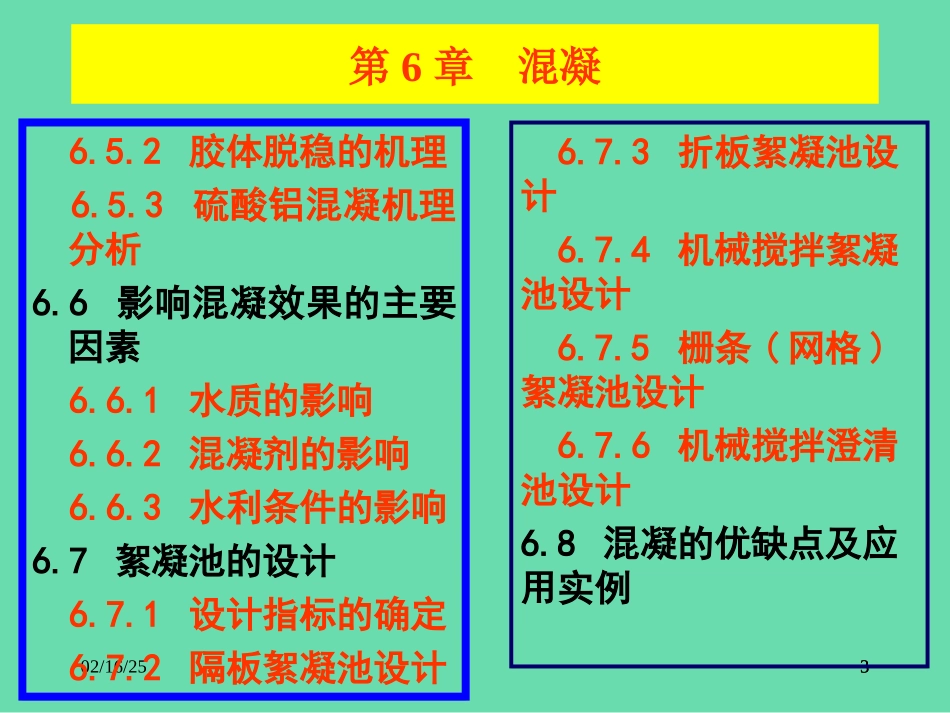

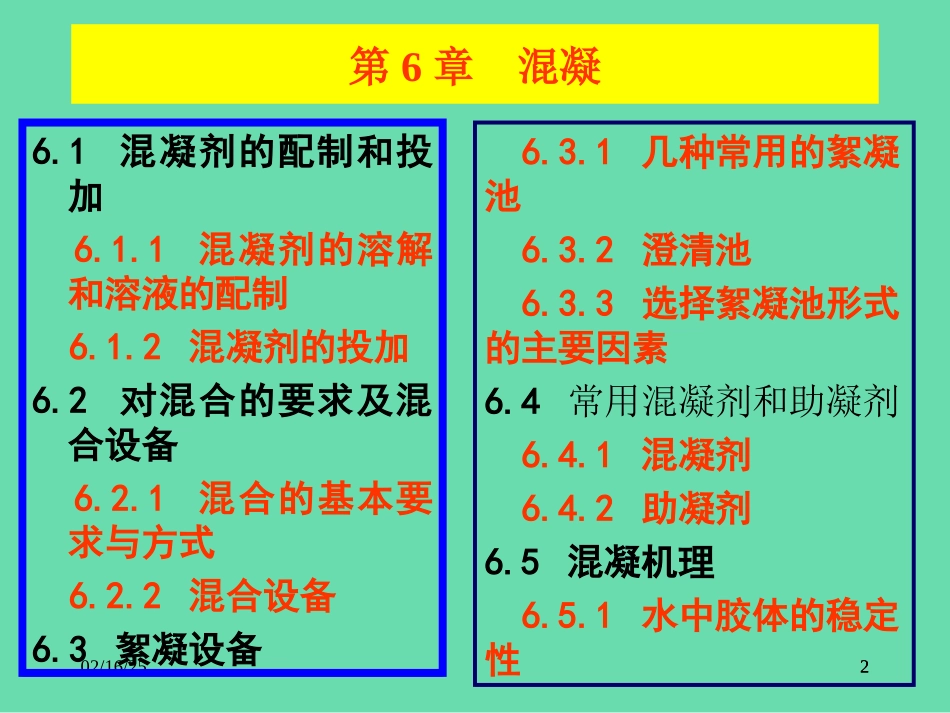

02/16/2511第6章混凝02/16/2522第6章混凝6.1混凝剂的配制和投加6.1.1混凝剂的溶解和溶液的配制6.1.2混凝剂的投加6.2对混合的要求及混合设备6.2.1混合的基本要求与方式6.2.2混合设备6.3絮凝设备6.3.1几种常用的絮凝池6.3.2澄清池6.3.3选择絮凝池形式的主要因素6.4常用混凝剂和助凝剂6.4.1混凝剂6.4.2助凝剂6.5混凝机理6.5.1水中胶体的稳定性02/16/2533第6章混凝6.5.2胶体脱稳的机理6.5.3硫酸铝混凝机理分析6.6影响混凝效果的主要因素6.6.1水质的影响6.6.2混凝剂的影响6.6.3水利条件的影响6.7絮凝池的设计6.7.1设计指标的确定6.7.2隔板絮凝池设计6.7.3折板絮凝池设计6.7.4机械搅拌絮凝池设计6.7.5栅条(网格)絮凝池设计6.7.6机械搅拌澄清池设计6.8混凝的优缺点及应用实例02/16/2544第6章混凝6.1混凝剂的配制和投加6.1.1混凝剂的溶解和溶液的配制6.1.2混凝剂的投加6.2对混合的要求及混合设备6.2.1混合的基本要求与方式6.2.2混合设备6.3絮凝设备6.3.1几种常用的絮凝池6.3.2澄清池6.3.3选择絮凝池形式的主要因素6.4常用混凝剂和助凝剂6.4.1混凝剂6.4.2助凝剂6.5混凝机理6.5.1水中胶体的稳定性02/16/255混凝是向水中投加药剂（常称为混凝剂），先快速混合，使药剂均匀分散在水中，然后慢速混合，使水中难以沉淀的胶体颗粒互相聚合形成大的可沉降絮体的过程。混凝可降低原水的浊度和色度，去除多种有机物、某些重金属和放射性物质等。它既可以自成独立的处理系统，又可以与其他处理单元组合，作为预处理、中间处理和最终处理过程，还可用于污泥脱水前的浓缩过程。混凝的处理对象是水中的胶体粒子以及微小悬浮物。502/16/2566进水混合快速搅拌反应慢速搅拌澄清出水沉渣混凝剂配制和投加混凝剂混凝包括凝聚与絮凝两个过程，凝聚是指胶体失去稳定性的过程，絮凝则指胶体脱稳后聚结成大颗粒絮体的过程。从药剂与水均匀混合起直至大颗粒絮体形成为止，在工艺上总称混凝过程。能起凝聚与絮凝作用的药剂统称为混凝剂。完成絮凝作用的设备为絮凝池（也称反应池）。混凝的工艺流程混凝的工艺流程02/16/25776.1混凝剂的配制和投加6.1.1混凝剂的溶解和溶液的配制混凝剂的投配方法分干投法与湿投法两种；湿投法是将块状或粒状混凝剂溶解成浓药液，然后通过耐腐蚀泵或射流泵将浓药液送入溶解池，用自来水稀释到所需浓度后再投入水中的方法。湿投法系统包括药剂溶解、配制、计量、投加等过程。药剂的溶解可采用水力、机械或压缩空气等搅拌方式，其中用的较多的是机械搅拌。02/16/2588水力溶解采用压力水对药剂进行冲溶和淋溶，适用于小水量和易溶解的药剂。其优点是可以节省机电等设备，缺点是效率较低，溶药不够充分。压缩空气溶解一般在溶解池底部设置环形穿孔布气管。气源一般由空压机提供，适用于各种药剂和各种规模的废水处理，但不宜用作较长时间的石灰乳液连续搅拌。机械溶解方法大多采用电动搅拌机。适用于各种药剂和各种规模的废水，具有溶解效率高、溶药充分、便于实现自动控制操作等优点，因而被普遍采用。混凝剂的溶解和溶液的配制02/16/2599设计和选用搅拌机时应注意：①转速，搅拌机转速有减速和全速两种，减速搅拌机一般为100～200r/min，全速一般为1000～1500r/min；②结合转速选用合适的叶片型式和叶片直径，常用的叶片型式有螺旋桨式、平板式等；③采用防腐蚀措施和耐腐蚀材料，尤其在使用强腐蚀药剂时。搅拌机适用于大、中、小尺寸的溶解池02/16/251010电动机减速机传动或减速器轴杆叶片溶解池机械搅拌设备02/16/251111混凝剂投加设备包括计量设备、药液提升设备、投药箱、必要的水封箱及注入设备等。根据不同的投药方式或投药量控制系统，所用设备也有所不同（1）投加地点与方式泵前投加：一般投加在水泵吸水管进口处或吸水管中，利用水泵叶轮转动使药剂充分混合，从而可省去混合设备。原水管中投加：是最常用的方式，但根据废水处理工艺和生产管理的需要，也可投加在原水总管上也可投加在各絮凝池的进水管中。加药管应采用耐腐蚀材料。6.1.2混凝剂的投加02/16/251212（a）重力投加系统需设置高位溶液池，利用重力将药液投入水中溶液池与投药点...
