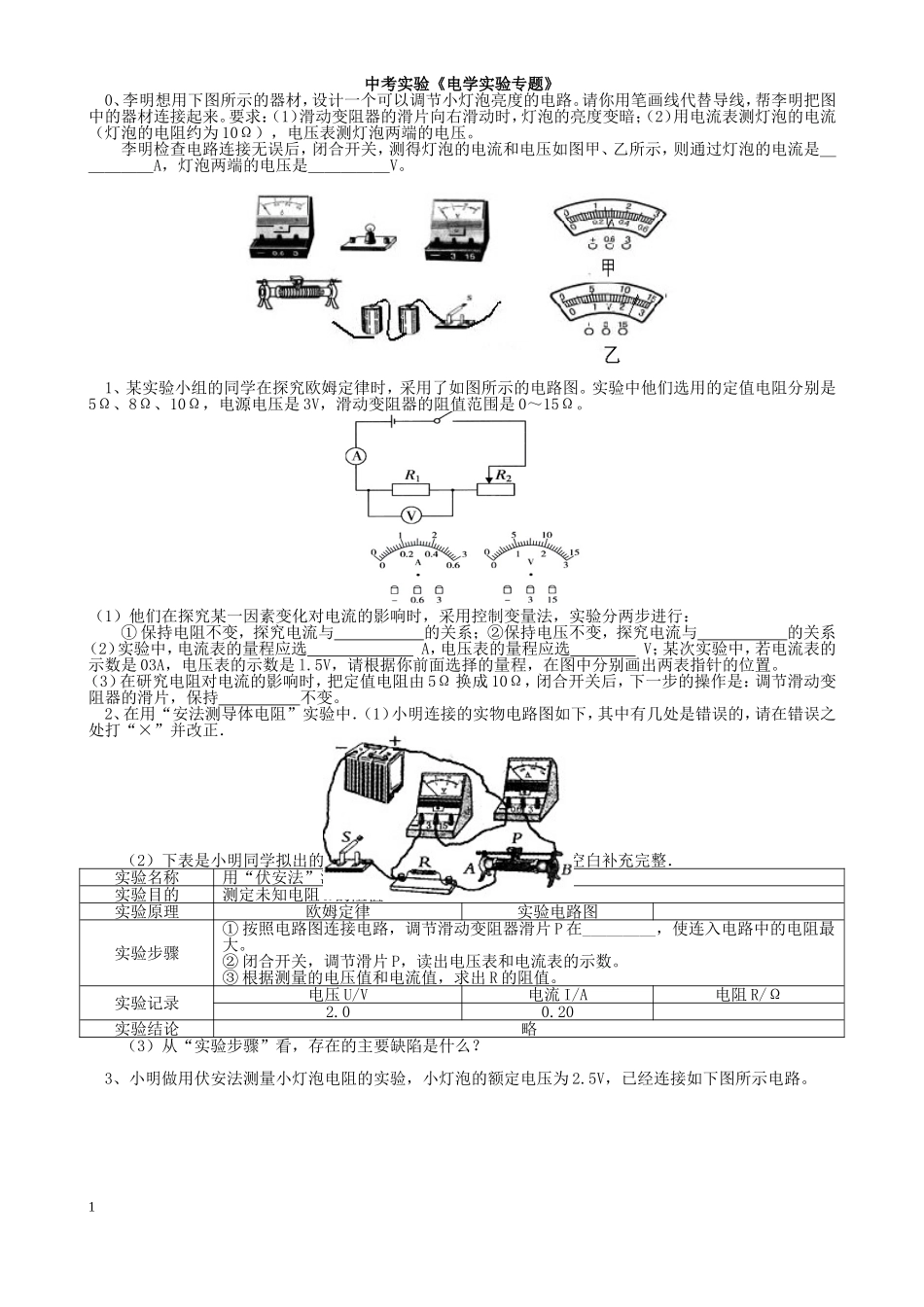

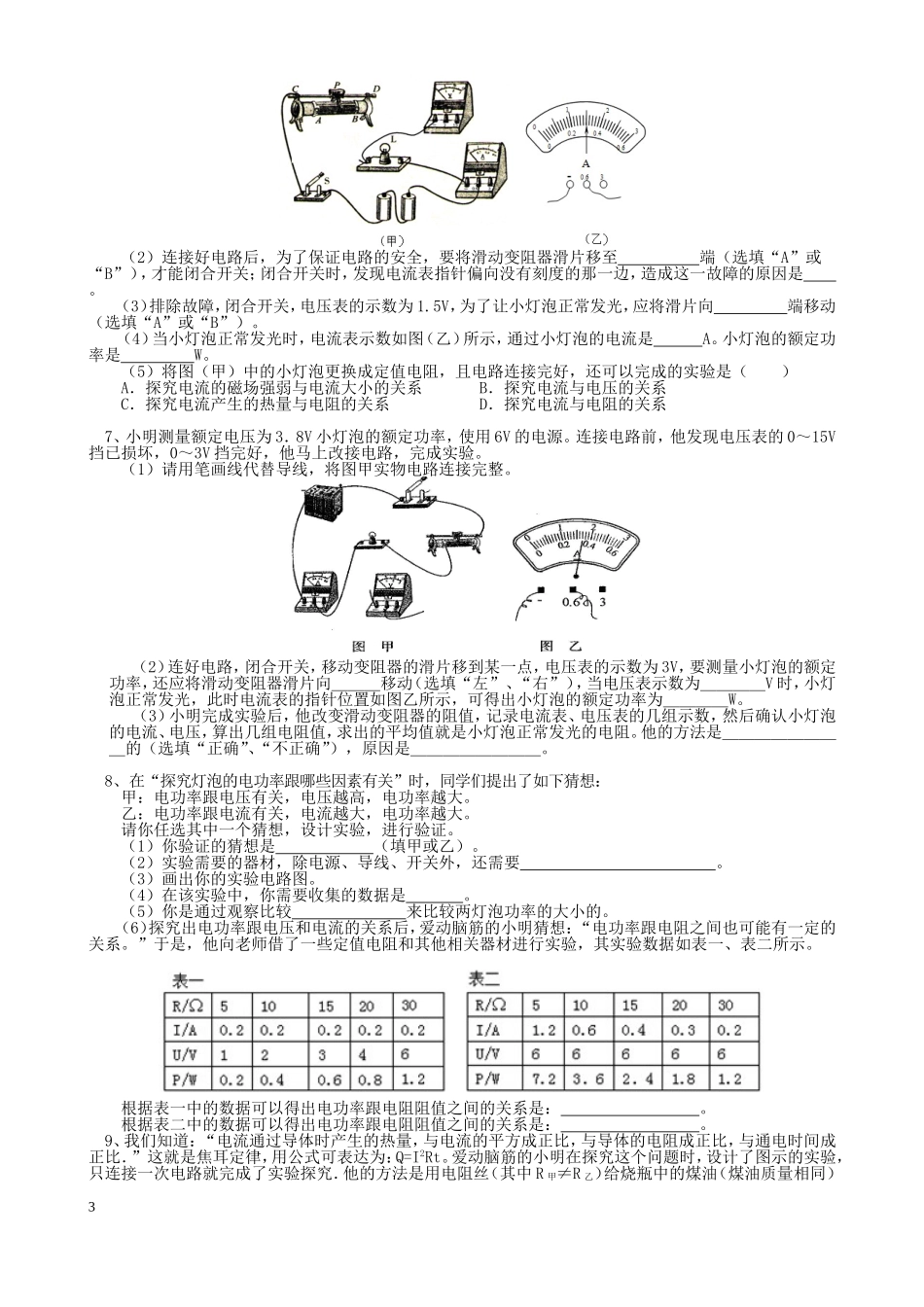

中考实验《电学实验专题》0、李明想用下图所示的器材，设计一个可以调节小灯泡亮度的电路。请你用笔画线代替导线，帮李明把图中的器材连接起来。要求：（1）滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；（2）用电流表测灯泡的电流（灯泡的电阻约为10Ω），电压表测灯泡两端的电压。李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图甲、乙所示，则通过灯泡的电流是＿＿＿＿＿A，灯泡两端的电压是＿＿＿＿＿V。1、某实验小组的同学在探究欧姆定律时，采用了如图所示的电路图。实验中他们选用的定值电阻分别是5Ω、8Ω、10Ω，电源电压是3V，滑动变阻器的阻值范围是0～15Ω。（1）他们在探究某一因素变化对电流的影响时，采用控制变量法，实验分两步进行：①保持电阻不变，探究电流与的关系；②保持电压不变，探究电流与的关系（2）实验中，电流表的量程应选A，电压表的量程应选V；某次实验中，若电流表的示数是03A，电压表的示数是l.5V，请根据你前面选择的量程，在图中分别画出两表指针的位置。（3）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持不变。2、在用“安法测导体电阻”实验中．（1）小明连接的实物电路图如下，其中有几处是错误的，请在错误之处打“×”并改正．（2）下表是小明同学拟出的实验报告．请将下述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。②闭合开关，调节滑片P，读出电压表和电流表的示数。③根据测量的电压值和电流值，求出R的阻值。实验记录电压U/V电流I/A电阻R/Ω2.00.20实验结论略（3）从“实验步骤”看，存在的主要缺陷是什么？3、小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如下图所示电路。1（1）同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。（2）闭合开关之前，应将滑片滑到滑动变阻器的端（填“A”或“B”），目的是为了保护电路。（3）小明利用上面的电路测小灯泡的电阻，已经记录三组数据如下表，请你将表中的空白格帮小明补上。实验次数123电压/V2.52.01.5电流/A0.30.270.23电阻/Ω7.46.5灯泡亮度亮较亮暗（4）小明处理完数据后发现，三次测得的灯丝电阻相差较大，与其他同学交流也是同样的情况，你认为出现这种结果的原因是________________________________。4、在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用下图所示的器材进行实验。（1）用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是____________________和_____________________。（3）改正错误后，小明改变Rx两端的电压和电流．两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时，电流表的示数为0.5A，电压表的示数如图所示，则R3=Ω，实验测得的值应为Rx=Ω。（4）在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关．设计了如上图所示的电路。测量时，闭合S1，将S2拨到l．电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻021xRIIR。小明认真分析电路后发现小亮的设计不合理，原因是_________________。5、现有下列实验器材：一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻Rx的阻值。要求：（1）画出实验电路图。（2）简述实验过程并用已知量和测量量表示Rx。6、在“测小灯泡电功率”的实验中，小灯泡的额定电压是2.5V，滑动变阻器上标有“10Ω2A”字样，小灯泡的电阻小于10Ω。（1）连接不完整的电路如图（甲）所示，请用笔画线代替导线，将实物电路连接完整（要求导线不交叉）。2（2）连接好电路后，为了保证电路的安全，要将滑动变阻器滑片移至端（选填“A”或“B”），...
