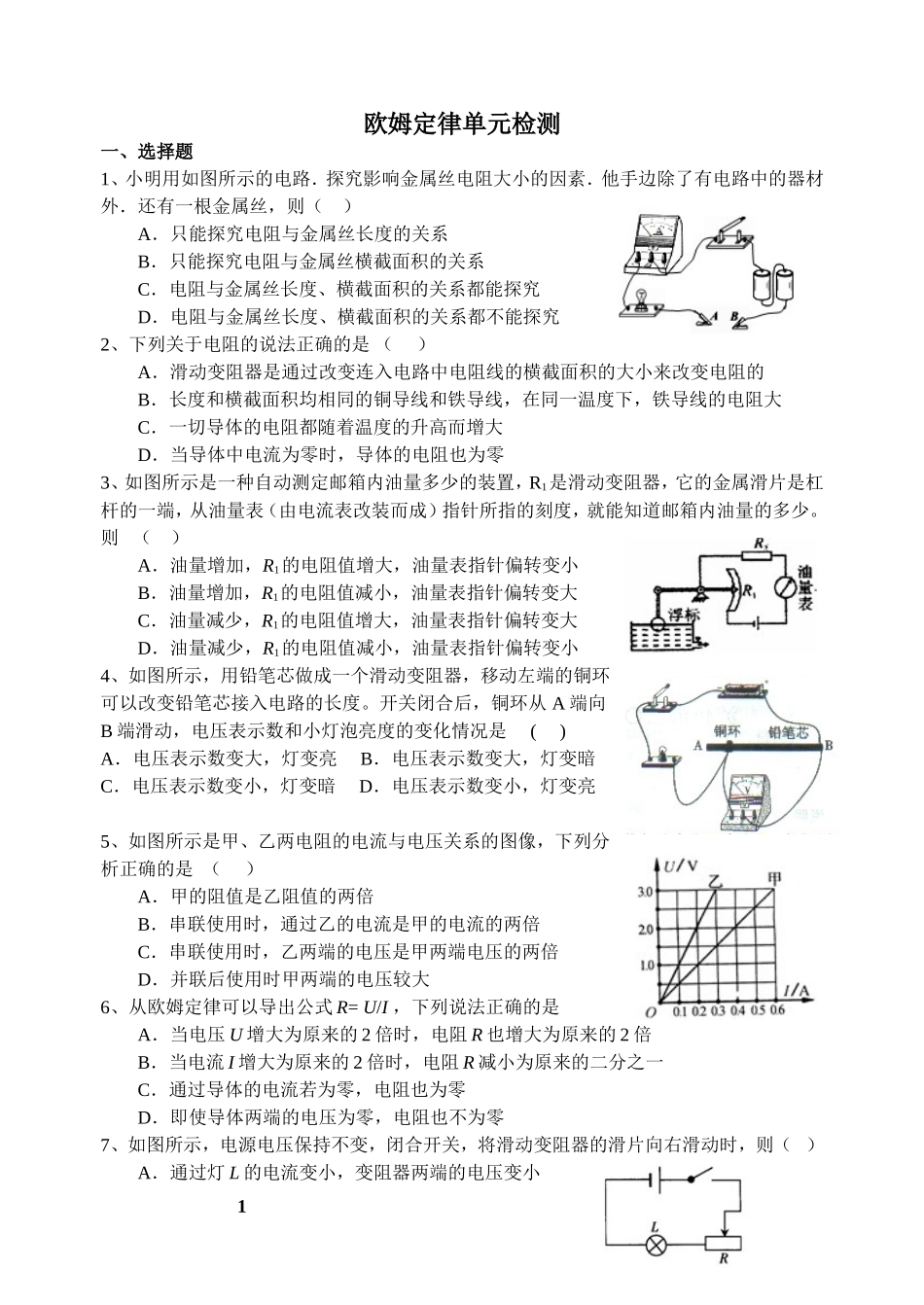

欧姆定律单元检测一、选择题1、小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则（）A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究2、下列关于电阻的说法正确的是（）A．滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均相同的铜导线和铁导线，在同一温度下，铁导线的电阻大C．一切导体的电阻都随着温度的升高而增大D．当导体中电流为零时，导体的电阻也为零3、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则（）A．油量增加，R1的电阻值增大，油量表指针偏转变小B．油量增加，R1的电阻值减小，油量表指针偏转变大C．油量减少，R1的电阻值增大，油量表指针偏转变大D．油量减少，R1的电阻值减小，油量表指针偏转变小4、如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是()A．电压表示数变大，灯变亮B．电压表示数变大，灯变暗C．电压表示数变小，灯变暗D．电压表示数变小，灯变亮5、如图所示是甲、乙两电阻的电流与电压关系的图像，下列分析正确的是（）A．甲的阻值是乙阻值的两倍B．串联使用时，通过乙的电流是甲的电流的两倍C．串联使用时，乙两端的电压是甲两端电压的两倍D．并联后使用时甲两端的电压较大6、从欧姆定律可以导出公式R=U/I，下列说法正确的是A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零7、如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则（）A．通过灯L的电流变小，变阻器两端的电压变小1B．通过灯L的电流变大，变阻器两端的电压变大C．灯L两端的电压变小，通过变阻器的电流变小D．灯L两端的电压变大，通过变阻器的电流变小8、如图是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，Ro为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是（）9、如右图所示电路，当开关S闭合时，电压表V示数不变。电流表A1、A2示数变化的情况是（）A．A1变大，A2不变B．A1不变，A2变小C．A1不变，A2不变D．A1变大，A2变小10、如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（）A．10Ω、9VB．20Ω、6VC．20Ω、9VD．10Ω、6V11、酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大二、填空题13、某导体两端的电压为3V，通过它的电流为0.3A．其电阻为Ω。当通过该导体的电流为0.5A时，其电阻为Ω．14、某灯泡额定电压是12V，正常发光时灯丝电阻为20Ω，若想使该灯泡在电源电压为18V的电路中正常发光，可在电路中联一个阻值为Ω的电阻。15、通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是V；将A、B串联后接入4.5V的电路中，通过B的电流为A。将A、B并联后接入电路，当通过B的电流为0．2A时，A两端的电压是V216、2011年5月1日开始实施的《刑法修正案(八）》，对"饮酒驾车"和"醉酒驾车"制定了严格的界定标准，如下表所示。①交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于。②如图甲所示，是酒精检测仪的简化电路。其中，定...
