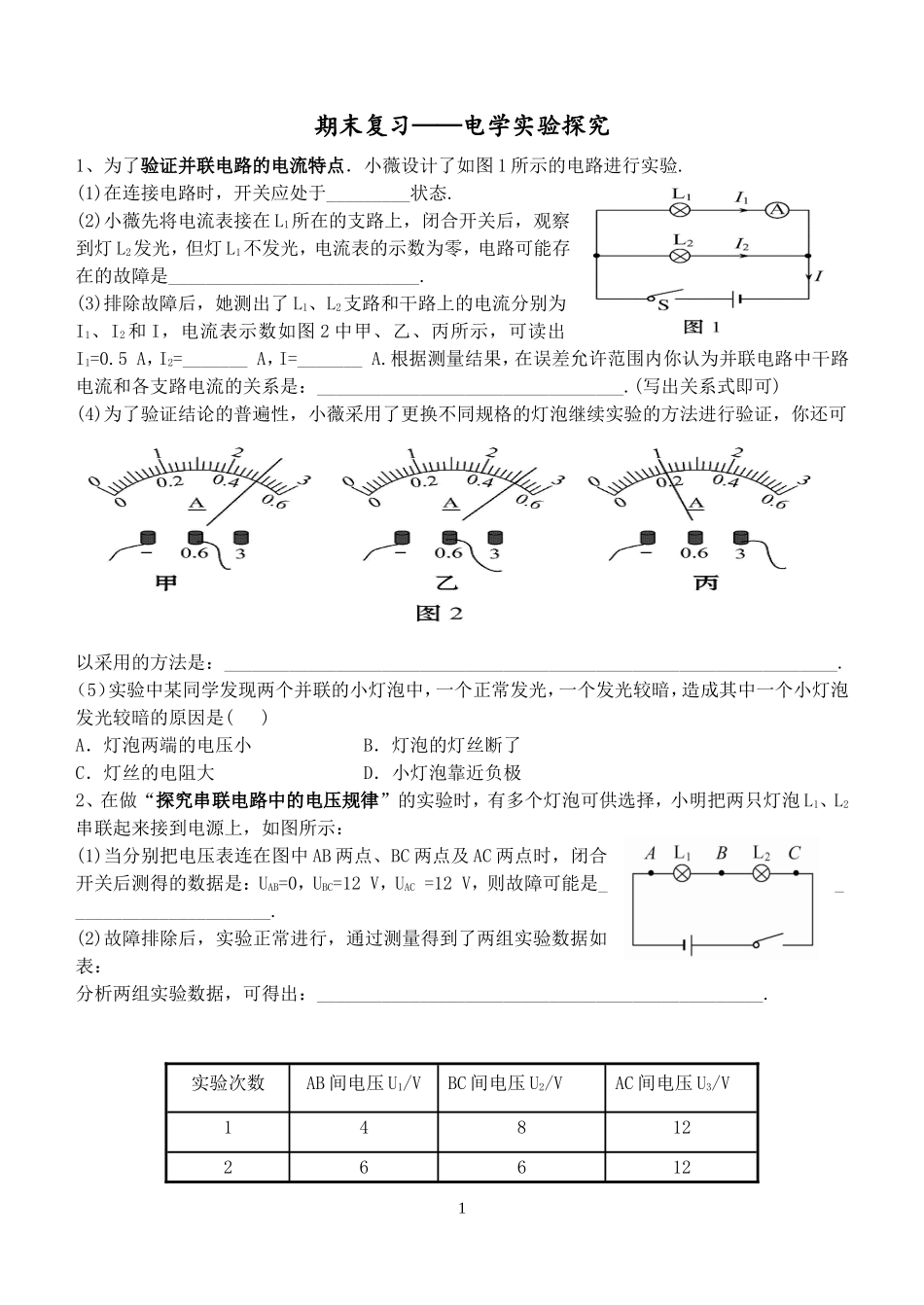

期末复习——电学实验探究1、为了验证并联电路的电流特点.小薇设计了如图1所示的电路进行实验.(1)在连接电路时,开关应处于_________状态.(2)小薇先将电流表接在L1所在的支路上,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是___________________________.(3)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图2中甲、乙、丙所示,可读出I1=0.5A,I2=_______A,I=_______A.根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:_________________________________.(写出关系式即可)(4)为了验证结论的普遍性,小薇采用了更换不同规格的灯泡继续实验的方法进行验证,你还可以采用的方法是:__________________________________________________________________.(5)实验中某同学发现两个并联的小灯泡中,一个正常发光,一个发光较暗,造成其中一个小灯泡发光较暗的原因是()A.灯泡两端的电压小B.灯泡的灯丝断了C.灯丝的电阻大D.小灯泡靠近负极2、在做“探究串联电路中的电压规律”的实验时,有多个灯泡可供选择,小明把两只灯泡L1、L2串联起来接到电源上,如图所示:(1)当分别把电压表连在图中AB两点、BC两点及AC两点时,闭合开关后测得的数据是:UAB=0,UBC=12V,UAC=12V,则故障可能是_______________________.(2)故障排除后,实验正常进行,通过测量得到了两组实验数据如表:分析两组实验数据,可得出:________________________________________________.实验次数AB间电压U1/VBC间电压U2/VAC间电压U3/V148122661213、李智和周慧做“探究导体电阻大小与导体横截面积关系”的实验。他们准备在下图中的M、N两点间接入待研究的电阻丝,电源电压恒定,忽略灯丝电阻随温度变化的影响,待用电阻丝的规格如下:导体编号材料长度横截面积ab镍铬合金丝LScd锰铜合金丝LSef镍铬合金丝2LSgh镍铬合金丝L2S(1)他们应选择编号为________、_________的两根电阻丝来探究;(2)正确选择后,他们将所选电阻丝分别接入M、N两点间,闭合开关,通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中,两次电流表指针均有偏转,但第一次的示数小于第二次的示数,说明第二次接入电路的电阻丝的电阻值___________,同时周慧发现第一次实验中灯泡不亮,你认为原因是_________________________________________________________。(3)上问中判断电阻大小关系的方法在实践物理中经常用到,以下描述中能体现这种方法的是A.根据物质在常温下的形状和体积是否固定,可将物质分为三种状态B.通过观察木块被运动物体碰撞后移动距离的大小,可比较运动物体动能的大小C.水压使水管中形成水流,类似地,电压使电路中形成电流D.研究滑动摩擦力大小与压力大小的关系,应控制接触面粗糙程度相同4、在探究“电流与电压、电阻的关系”的过程中,两小组同学提出了以下猜想:小组1猜想:电流可能跟电压成正比;小组2猜想:电流可能跟电阻成反比.(1)小组1的做法是:按如图所示连接电路,此时开关应处于__________(选填“断开”或“闭合”)状态。保持定值电阻R=10Ω不变,闭合开关S后,调节滑动变阻器R′,得到多组数据。在分析数据的基础上得出正确结论.(2)小组2连接了如图所示的电路.2正确的实验步骤为:①让5Ω电阻接入电路,闭合开关,调节滑动变阻器,使电压表的示数为1.5V,记录电流表示数;②将5Ω电阻换成10Ω电阻,闭合开关后发现电压表示数大于1.5V,应将滑动变阻器的滑片向_________(选填“左”或“右”)移动,当观察到电压表示数为__________V时,记录电流表示数;③将10Ω电阻换成15Ω电阻,闭合开关后发现:当滑动变阻器的滑片移动到最右端时,电流表和电压表的示数如图所示.出现上述情况的原因可能是()A.滑动变阻器最大阻值太大B.滑动变阻器最大阻值太小C.滑动变阻器断路D.定值电阻短路(3)小组1通过实验得出表中数据:实验序号R/ΩU/VI/A11030.321020.231010.1分析后可以得出的结论是____________________________.(4)小组2改进实验,正确操作后,记下电流表的示数,得到电流I随电阻R变化的...
