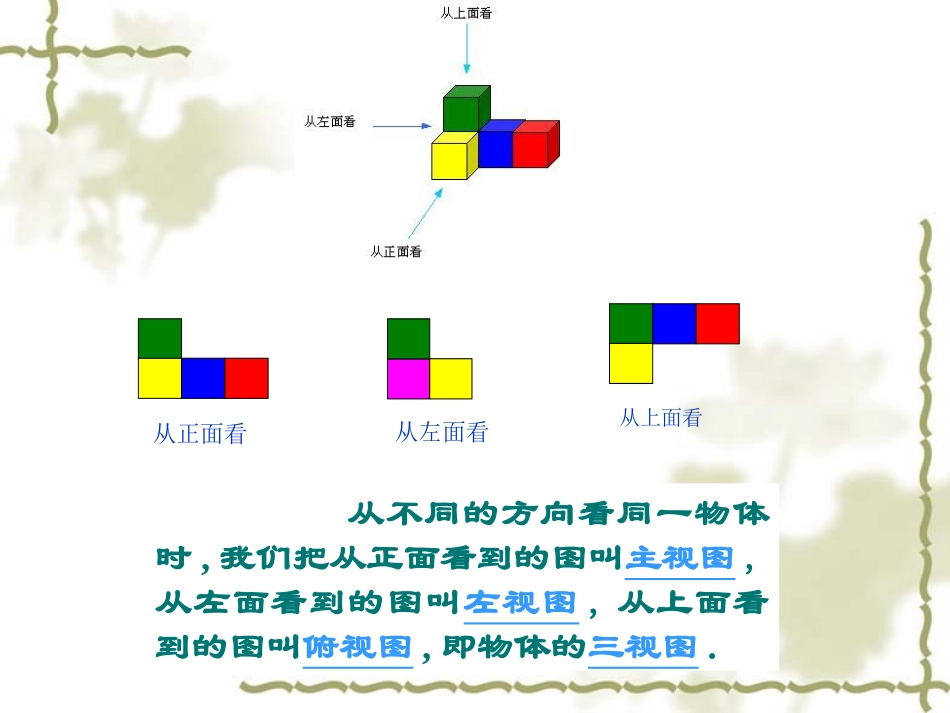

请欣赏漫画并思考:为什么会出现争执?武功苏东中学董亚波从正面看从左面看从上面看从不同的方向看同一物体时,我们把从正面看到的图叫主视图,从左面看到的图叫左视图,从上面看到的图叫俯视图,即物体的三视图.是不是同一物体,从不同方向看结果一定不一样呢?正方体正方体的三视图都是正方形左视图主视图俯视图球体球体的三视图都是圆圆柱圆柱体的主视图、左视图都是同样大小的长方形,俯视图是圆.主视图左视图俯视图圆锥体圆锥的主视图、左视图都是等腰三角形,而俯视图的图中有一个点表示圆锥的顶点,因为从上往下看时先看到圆锥的顶点,再看到底面的圆,并且这个点的位置是圆心的位置。主视图左视图俯视图是不是同一物体,从不同方向看结果一定不一样呢?我们得到这样的结论:从不同方向观察同一物体时,可能看到不同的图形从上面看从左面看从正面看主视图左视图俯视图例1:画出这个物体的三视图.主视图俯视图左视图主视图俯视图左视图例2:摆出一组由七块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学说出哪一个是主视图?哪一个是左视图?、哪一个是俯视图?例3:画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图感悟:学习了本节课,你有哪些收获?1.从不同方向看同一物体的感受不一样,结果可能不一样;2.经历从空间物体到立体图形的抽象过程,体会立体图形与平面图形的关系;3.会画正方体及简单组合体的三视图.作业:P23习题1.6的1,2题
