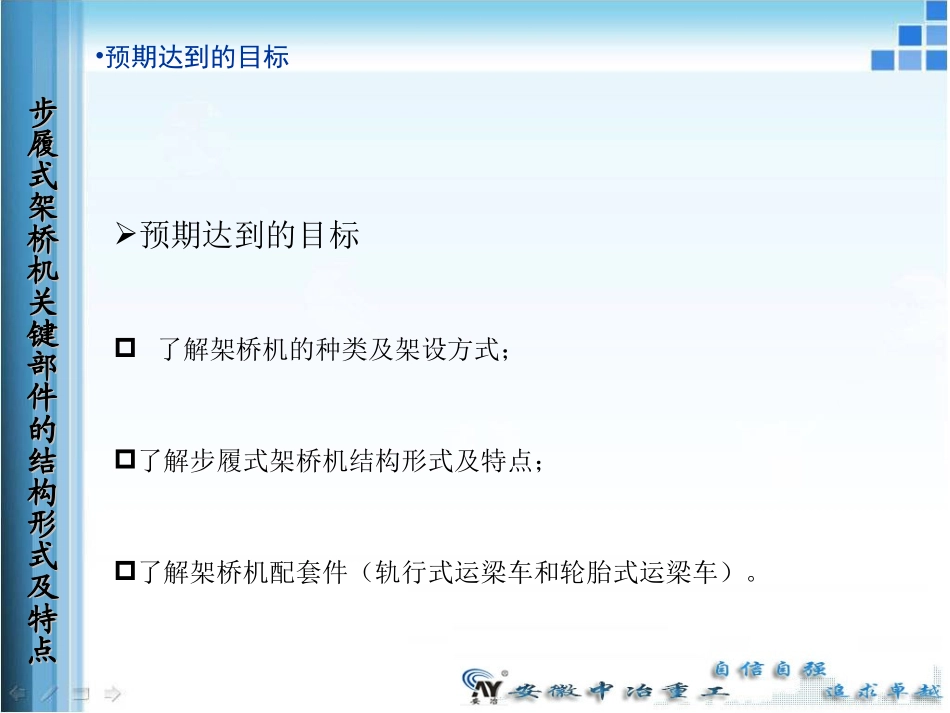

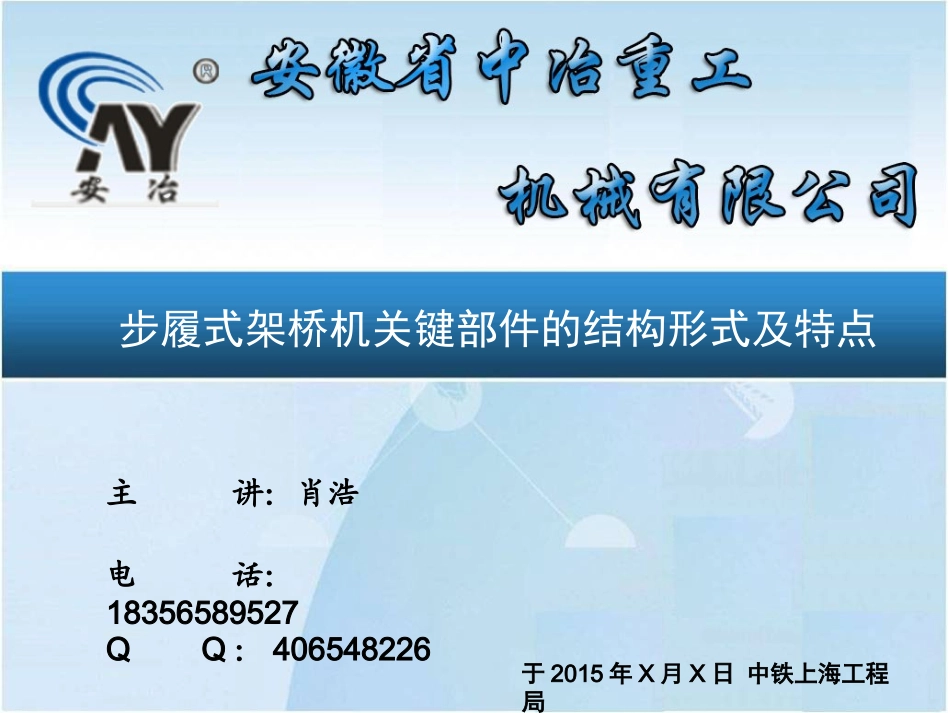

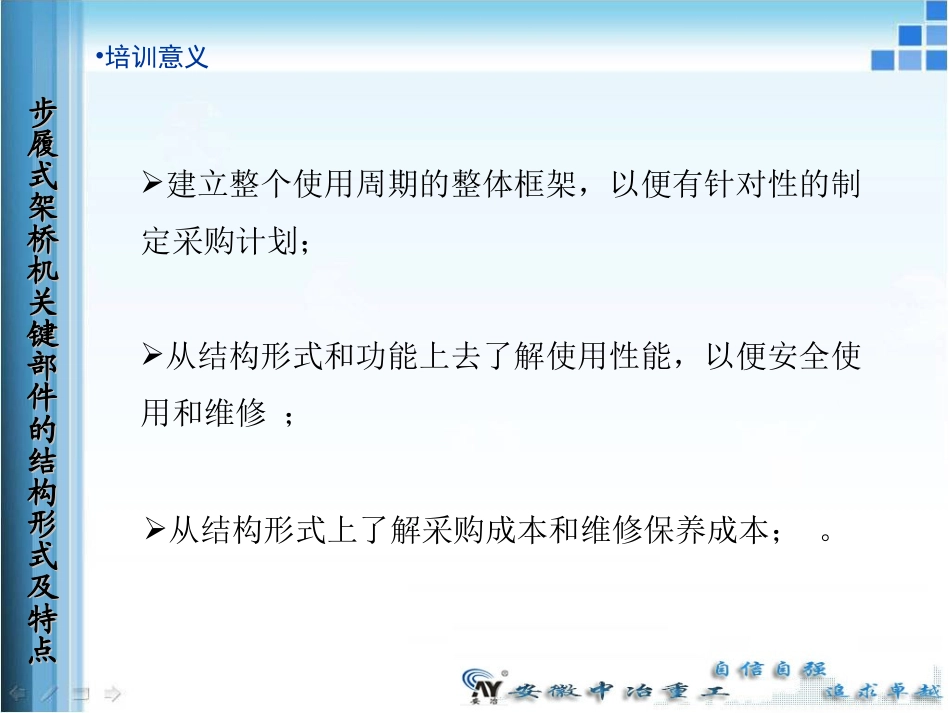

步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点主讲:肖浩电话:18356589527QQ:406548226于2015年X月X日中铁上海工程局步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点•预期达到的目标预期达到的目标了解架桥机的种类及架设方式;了解步履式架桥机结构形式及特点;了解架桥机配套件(轨行式运梁车和轮胎式运梁车)。步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点•培训意义建立整个使用周期的整体框架,以便有针对性的制定采购计划;从结构形式和功能上去了解使用性能,以便安全使用和维修;从结构形式上了解采购成本和维修保养成本;。步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点•课件结构主梁与支腿的基本结构及连接特点5大车运行机构基本结构及特点2小车运行机构基本结构及特点3起升机构基本结构及特点4展望7架桥机的基本概念、架设方式及分类1整机的控制形式及操作特点6步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点架桥机的基本概念、架设方式及分类1架桥机是一种支承在桥墩(台)或桥面上、可沿纵向(横向)自行变换支承位置、用于将预制梁梁体(包括整孔梁体、整跨梁片、节段梁体、非整跨梁片)安装在桥墩(台)指定位置的一种专用起重机。步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点架桥机的基本概念、架设方式及分类1步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点架桥机的架梁方式11、整跨架设简支梁的架设(箱型梁或T型梁)。(例:常见公路桥梁架设,高铁900T箱梁架设)步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点架桥机的架梁方式12、节段拼装架设节段梁架设(例:江苏苏通长江大桥、芜湖长江二桥)步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点架桥机分类1一、架桥机按施工方法可分为:1、整跨架设2、节段拼装架设3、其它施工方法二、架桥机按过孔方式可分为:1、导梁式(常见铁路架桥机)。2、步履式3、走行式(配重式)。4、铁路车辆式5、运架一体机步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点步履式公路架桥机1JQG系列公路架桥机,是混凝土桥梁架设专用设备,适用于架设T型、I字型、箱型及板型混凝土预制梁。纵坡≤5%、横坡3%(、曲率半径大于450m以上、0-45度斜交公路桥。三角桁架主梁总成(包含主梁、导梁);该型架桥机边梁横移一次就位,调换前部导梁,调头作业。步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点步履式公路架桥机1安徽省中冶重工机械有限公司步履式架桥机优1、主梁采用焊接后镗孔工艺;2、自行步履式过孔、桥间转移等功能;3、结构略作改动可实现双向架梁作业功能;4、边梁一次性完成架设;5、起升机构特殊的结构设计,四点起吊、三点平衡吊装方式,防止梁体由于扭曲损坏甚至报废;6、起升机构为双出绳卷筒、双层缠绕。防倾斜现象、防止钢丝绳乱绳,7、起升用减速机采用硬齿面齿轮减速机,使用寿命更长、更安全。步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点门式起重机基本结构及设计依据1安徽省中冶重工机械有限公司步履式架桥机优点6、专用吊具结构,可同时满足I梁、T梁、箱型及其它梁型吊装作业,操作便捷、安全;7、前临时支腿特殊结构,解决了较窄墩台的预制梁架设工况;同时折叠摆放,方便末跨过孔跨步;8、纵移桁车三点支撑结构设计,吊载运行时保持均衡轮压,避免了主梁局部应力过大、突然打滑、啃轨以及运行不同步出现的强制性滑移等危险情况;步履式架桥机关键部件的结构形式及特点步履式架桥机关键部件的结构形式及特点门式起重机基本结构及设计依据1步履式架桥机荣获使用新型专利技术六项1、三点运行纵移桁车机构;2、四点起升三点平衡起升机构;3、架桥机前临时支腿支撑机构;4、架桥机纵、横移...
