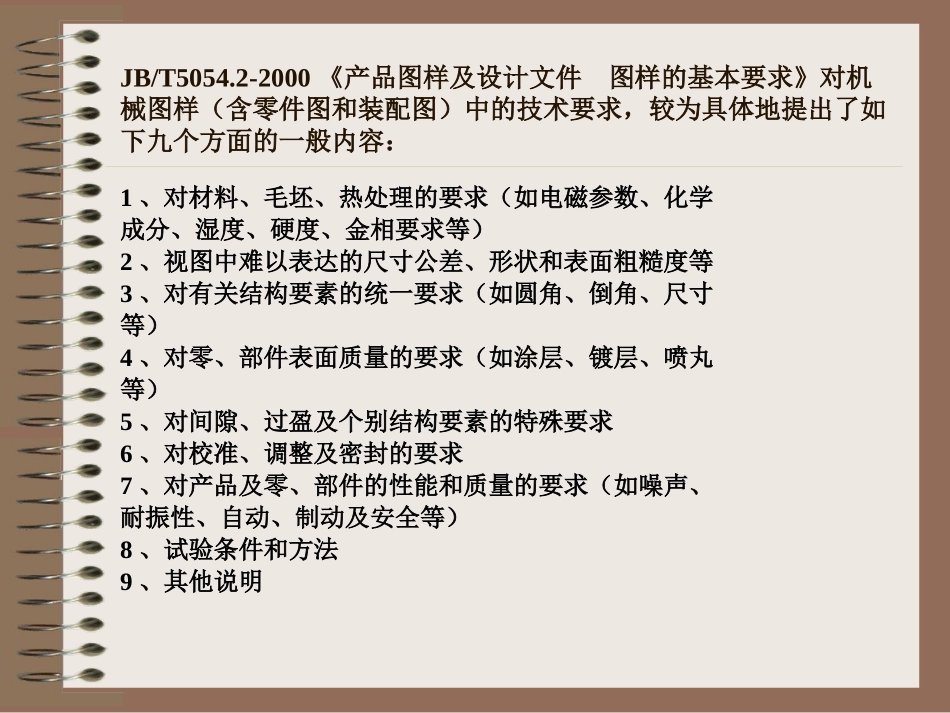

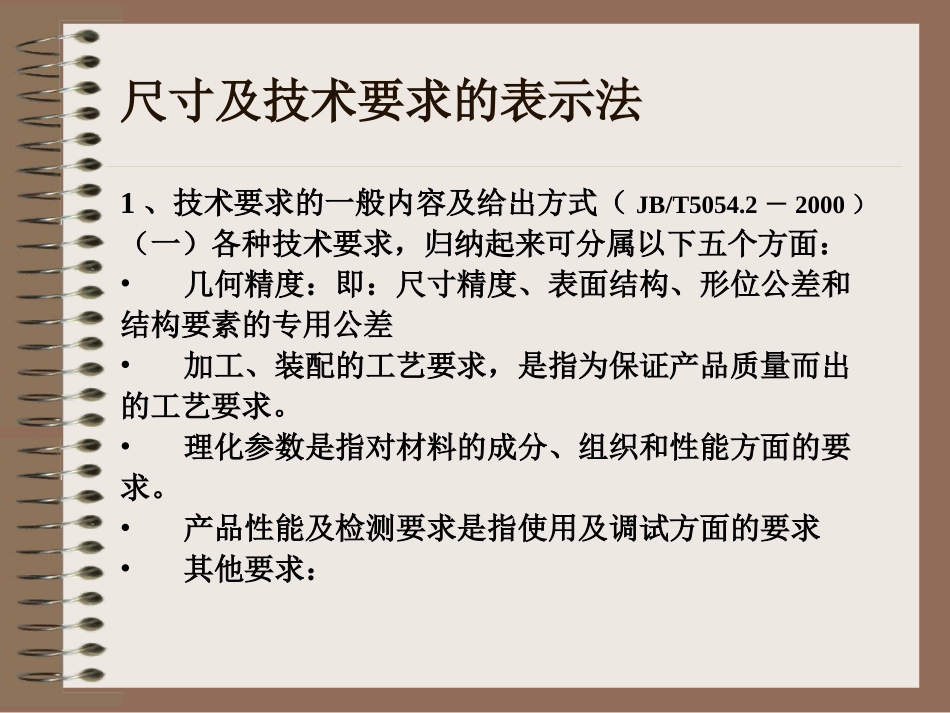

““机械制图”最新国家标机械制图”最新国家标准准尺寸及技术要求的表示法1、技术要求的一般内容及给出方式（JB/T5054.2－2000）（一）各种技术要求，归纳起来可分属以下五个方面：•几何精度：即：尺寸精度、表面结构、形位公差和结构要素的专用公差•加工、装配的工艺要求，是指为保证产品质量而出的工艺要求。•理化参数是指对材料的成分、组织和性能方面的要求。•产品性能及检测要求是指使用及调试方面的要求•其他要求：JB/T5054.2-2000《产品图样及设计文件图样的基本要求》对机械图样（含零件图和装配图）中的技术要求，较为具体地提出了如下九个方面的一般内容：1、对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度、金相要求等）2、视图中难以表达的尺寸公差、形状和表面粗糙度等3、对有关结构要素的统一要求（如圆角、倒角、尺寸等）4、对零、部件表面质量的要求（如涂层、镀层、喷丸等）5、对间隙、过盈及个别结构要素的特殊要求6、对校准、调整及密封的要求7、对产品及零、部件的性能和质量的要求（如噪声、耐振性、自动、制动及安全等）8、试验条件和方法9、其他说明（二）技术要求的给出方式技术要求作为表达设计意图的重要内容，可通过以下方式表示其设计要求：1）标准化了的几何精度要求一般注写在图形上。对某些要素有特殊要求时，可用指引线引出，并在其基准线上注写简要的说明。2）在标题栏附近，以“技术要求”为标题，逐条书写文字说明。文字说明的内容一般为上述9方面。3）以企业标准的形式给定技术要求。（三）“技术要求”的书写注意点：1、对“技术要求”的标题及条文的书写位置，JB/T5054.2中明确规定：应“尽量置于标题栏上方或左方”：书写时要做到：a、当标题栏的上方和左方有空白处时，切忌将技术要求书写在远离标题栏处；b、不要将对于结构要素的统一要求（如“全部倒角C1”）书写在图样右上角；c、文字说明应以“技术要求”为标题，仅一条时不必编号，但不得省略标题。不得以“注”代替“技术要求”，更不允许将“技术要求”写成“技术条件”（公司有此现象）。“技术条件”常被用作标准名称，它通常包括产品规格、性能、参数、技术要求、标志、验收、包装和运输等。“技术要求”是“技术条件”中的一小部分。2、条文用语力求简明、规范，或约定俗成，切忌过于口语化。3、对于尺寸公差和形位公差的未注公差的具体要求应在技术要求中予以明确。尺寸标注（GB/T4458.4-2003、GB/T19096-2003）这里所指称的“尺寸”包括线性尺寸和角度尺寸，尺寸在图样中的标注方法规定现已修订为GB/T4458.4-2003《机械制图尺寸注法》新标准与已被取代的旧标准GB/T4458.4-1984相比，主要有以下几点变动：1、略去了已纳入GB/T16675.2的简化注法条文。2、将“基本规则”中“……如采用其他单位，则必须注明相应的计量单位的代号或名称”改为“……采用其他单位，则应注明相应的单位符号。”3、关于尺寸线的终端形式，就国家标准中并列地给出了两种形式，即箭头和斜线。其实，斜线作为尺寸终端的形式主要用于建筑图样。为此，新标准中给出了两种终端形式的同时强调指出：“机械图样中一般采用箭头作为尺寸线的终端”。4、改变了箭头长度的规定。旧国家标准中规定：箭头长度≈4b（b为粗实线宽度），其实国家标准图例中的箭头却在3.5mm～5mm之间，b为0.5mm，为此新标准将箭头长度改成了≥6d。5、锥度标注方法的图例已改安GB/T15754-1995的规定。6、增补了标准尺寸的符号及符号的比例画法。7、将《未定义形状的术语和注法》（GB/T19096-2003）列为标准的“规范性引用文件”，并编列为标准中的第7章。如下图：尺寸的简化注法（GB/T16675.2-1996）一、简化尺寸注法的基本规定1、若图样总的尺寸和公差全部相同，或某个尺寸和公差占多数时，可在图样空白处作总的说明，如“全部倒角C1.6”、“余圆角R4”等。2、对于尺寸相同的重复要素，可仅在一个要素上注出其尺寸和数量。需要注意的是，图中标准的形式为“7×1×φ7”不再是就标准中的“7－1×φ7”。3、标注尺寸时，应尽可能适用符号和缩写词。二、简化注法的规定GB/T16675.2共规定了27条简化注法，其中正文19...
