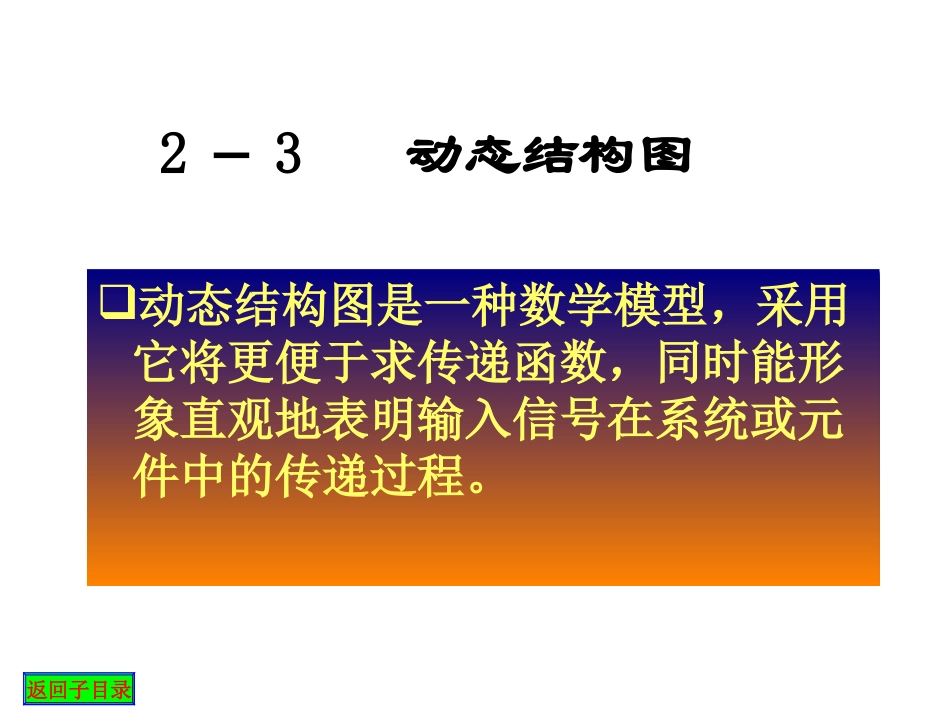

2-3动态结构图动态结构图是一种数学模型,采用它将更便于求传递函数,同时能形象直观地表明输入信号在系统或元件中的传递过程
返回子目录一、建立动态结构图的一般方法•例2-3

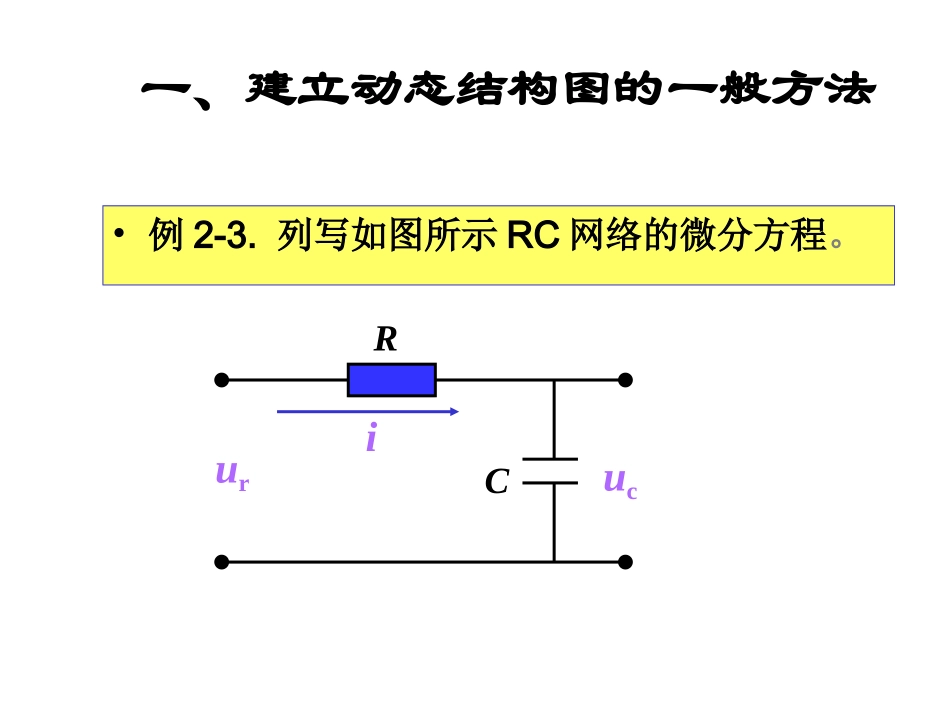

列写如图所示RC网络的微分方程

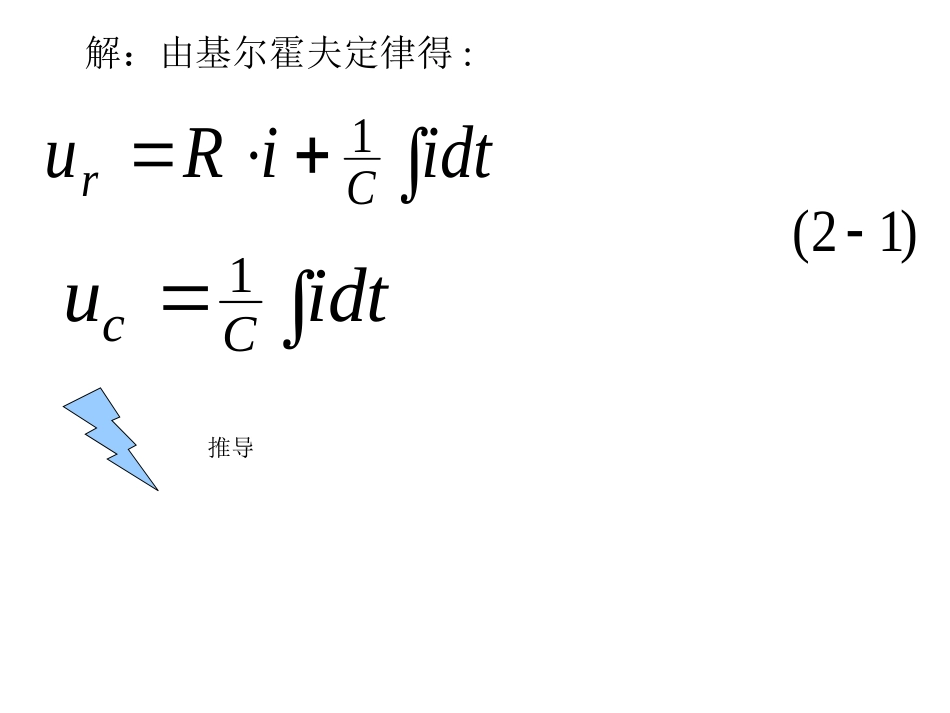

RCuruci解:由基尔霍夫定律得:idtiRuCr1idtuCc1(21)推导+_+_+_Ka11Cs21Cs21R1R()Rs()Cs1()Us1()Us1()Us1()Is1()Is2()Is2()Is2()Is()Cs(b)1()it2()it1()ut()ct()rt1R2R1C2C(t)iR(t)ur(t)111(t)]dti(t)[iC1(t)u2111(t)iRc(t)(t)u221(t)dtiC1c(t)22例2-6:P24+_+_+-11Cs21R21Cs11R()Rs()Cs将上图汇总得到:动态结构图的概念系统的动态结构图由若干基本符号构成
构成动态结构图的基本符号有四种,即信号线、传递方框、综合点和引出点
信号线表示信号输入、输出的通道
箭头代表信号传递的方向
传递方框G(s)方框的两侧为输入信号线和输出信号线,方框内写入该输入、输出之间的传递函数G(s)
综合点综合点亦称加减点,表示几个信号相加、减,叉圈符号的输出量即为诸信号的代数和,负信号需在信号线的箭头附近标以负号
+省略时也表示+4
引出点表示同一信号传输到几个地方
()Us()Us二、动态结构图的基本连接形式1
串联连接G1(s)G2(s)X(s)Y(s)方框与方框通过信号线相连,前一个方框的输出作为后一个方框的输入,这种形式的连接称为串联连接
并联连接G1(s)G2(s)X(s)-+Y(s)两个或两个以上的方框,具有同一个输入信号,并以各方框输出信号的代数和作为输出信号,这种形式的连接称为并联连接
反馈连接一个方框的输出信号输
