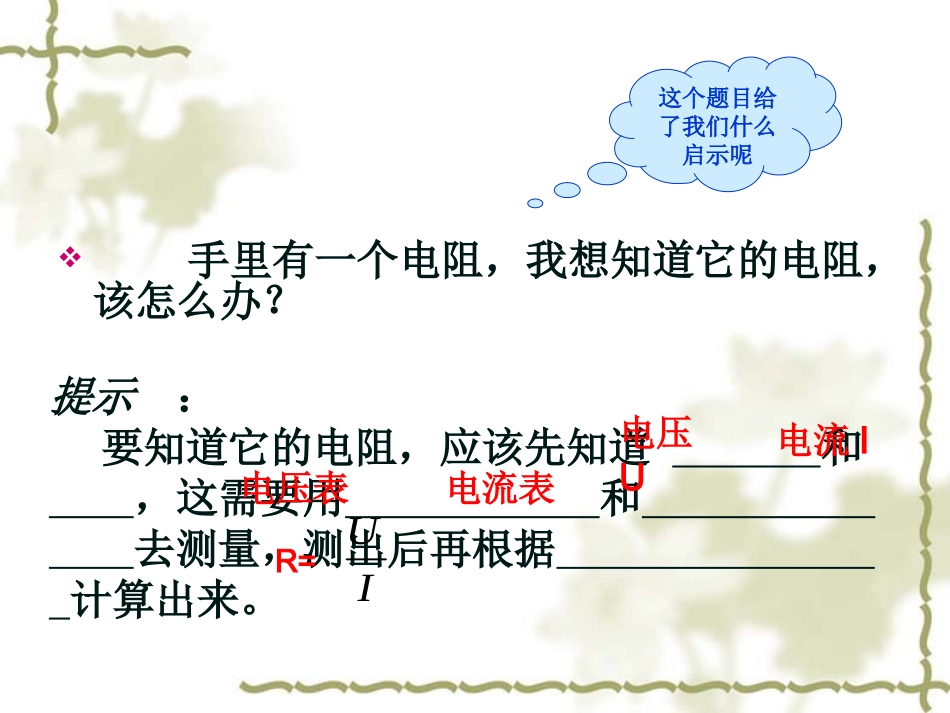

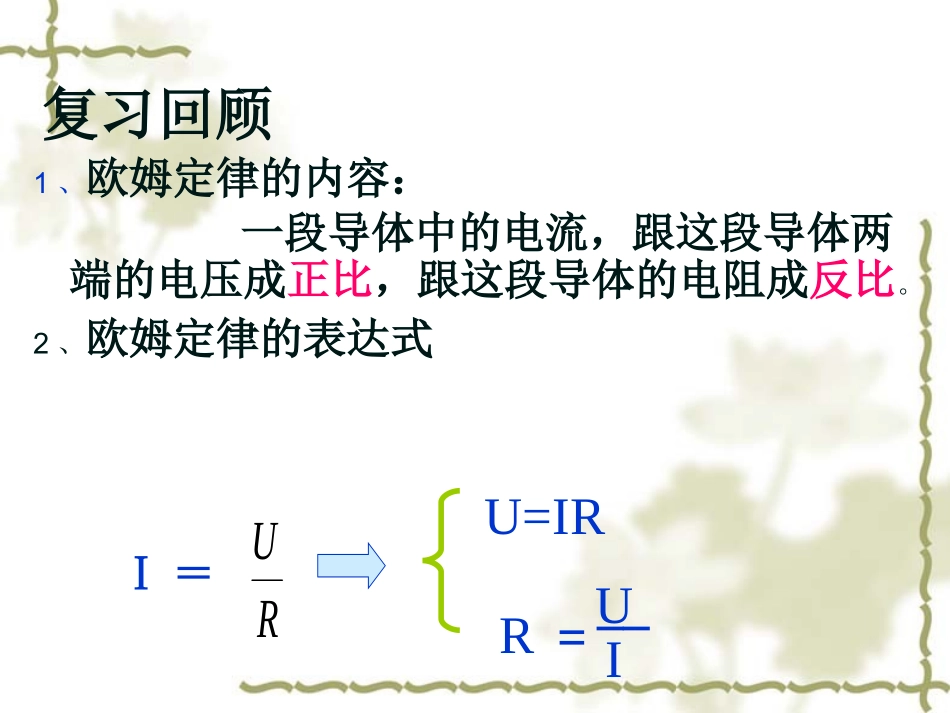

欧姆定律的应用---伏安法测电阻复习回顾1、欧姆定律的内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。2、欧姆定律的表达式U=IRR=IU__RUⅠ＝提示：要知道它的电阻，应该先知道和，这需要用和去测量，测出后再根据计算出来。手里有一个电阻，我想知道它的电阻，该怎么办？这个题目给了我们什么启示呢电压U电流I电流表电压表R=IU由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”测电阻。学习用伏安法测量电阻器的电阻值电源、开关、待测电阻、电流表、电压表、滑动变阻器、导线器材：目的：原理：R=U/I实验电路图AVRPx实验步骤：1、根据测量原理，设计电路图，连接电路。按电路图连接电路：注意：开关要处于状态，且在实验前要将滑片P移动至阻值，选择合适的，电压表、电流表接线柱要接正确。伏安法测电阻实物图连接：2、闭合开关，调节滑动变阻器，使电流为某一适当值，从电压表和电流表上分别读出U、I的值，把实验数据记录在表格中。注意：闭合开关前，滑动变阻器的滑片应移到_________位置。电阻最大3、调节滑动变阻器的滑片P，改变待测电阻的电流和两端的电压值，再重做两次，把实验数据填在表格中。算出电阻的平均值。物理量实验序号电压（伏）电流（安）电阻RX（欧）RX平均值（欧）123伏安法测导体电阻滑动变阻器在整个实验中的作用（2）改变电路中的电流和电压,便于多次测量求平均值减小误差。（1）保护电路；实验结论电阻是导体的一种属性，不随导体两端的电压和通过导体的电流的变化而变化。小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？小灯泡会亮吗?电压表有示数吗?电流表有示数吗?提示:小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关时会出现什么问题？小灯泡会亮吗?电压表有示数吗?电流表有示数吗?提示:讨论：1、这个实验做三次的目的是什么？2、某同学实验在发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？请你对电路中的如下现象进行分析：如果被测对象断了，电流表和电压表示数会有何表现？测小灯泡正常发光时的电阻实验次序Ｕ／VＩ／ＡＲ／Ω灯泡亮度1不亮2灯丝暗红3微弱发光4正常发光实验数据和现象:思考：1、你测量出的灯泡电阻是一个定值吗？有什么特点？为什么？不是一个定值，灯泡的亮度越亮，电阻值越大。因为灯泡越亮，灯丝的温度越高，阻值越大。思考：测小灯泡的电阻实验数据表格中为什么没有求小灯泡电阻的平均值？（2）用描点法作出小灯泡的U-I图线，会不会是一条直线呢？为什么？不是。因为灯丝的电阻随温度的升高而增大，电流与电压不成正比关系。2.（1）如果用描点法作出定值电阻的U-I图线，应该是一条______线，为什么？直因为当电阻不变时,电流与电压成正比关系。伏安法测电阻习题课1．在用“伏安法测导体电阻”的实验中．(1)小明连接的实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。②闭合开关，调节滑片P，读出电压表和电流表的示数。③根据测量的电压值和电流值，求出R的阻值。实验记录[来源:Z#xx#k.Com][来源:学+科+网]电压U/V电流I/A电阻R/Ω2.00.20实验结论B端或右端10未知电阻的阻值为10欧(3)从“实验步骤”看，存在的主要缺陷是什么？答：__________________________没有多次测量．2.在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图l0中的器材连接成实验电路。(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。次数123电压／V1.12.3电流／A0.220.46（3）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为Ω。1.60.325（4）该实验的原理是（用公式表示）。利用该实验电路，你还能研究相关的哪一个问题？。R=U/I导体中电流、电...
