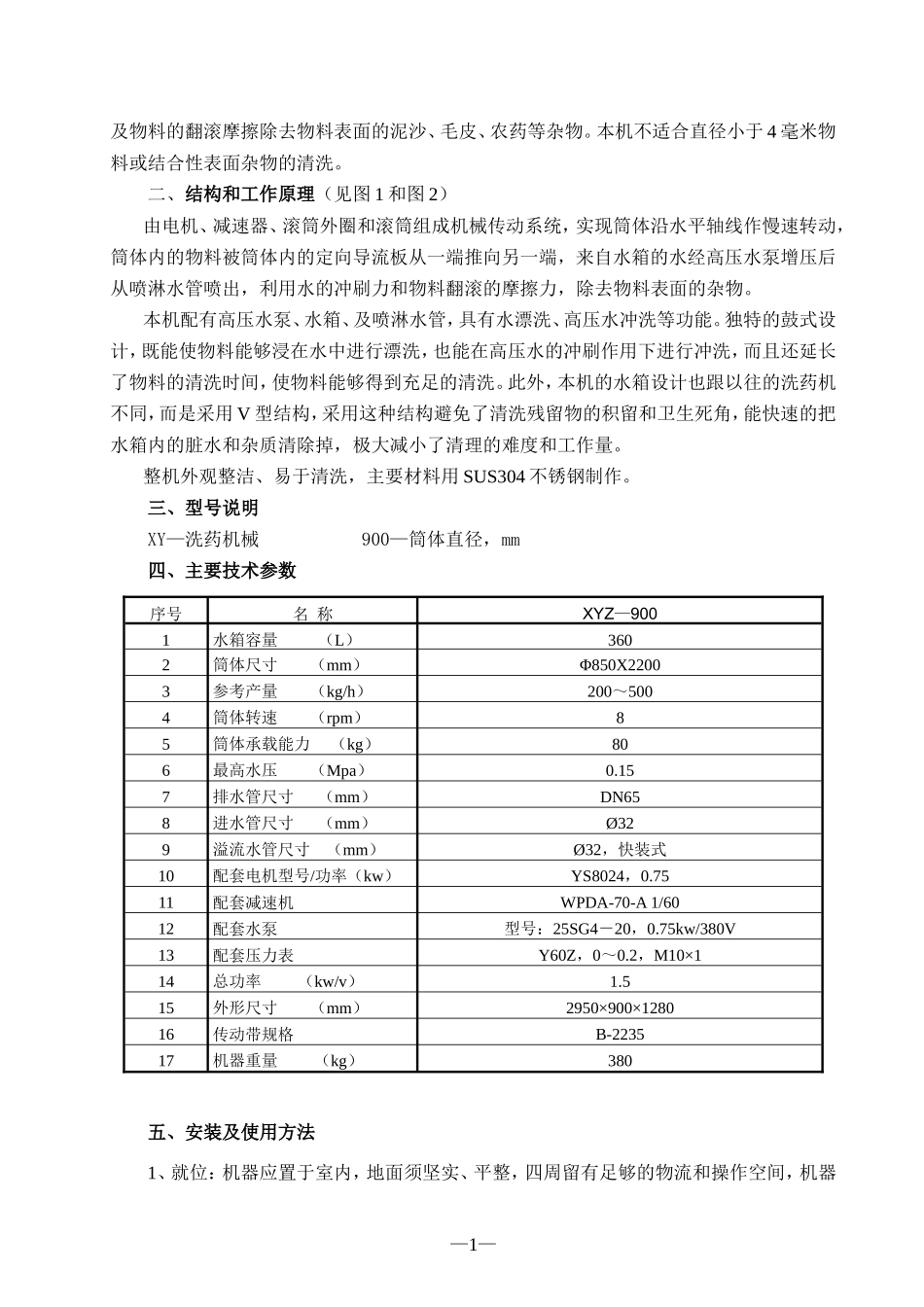

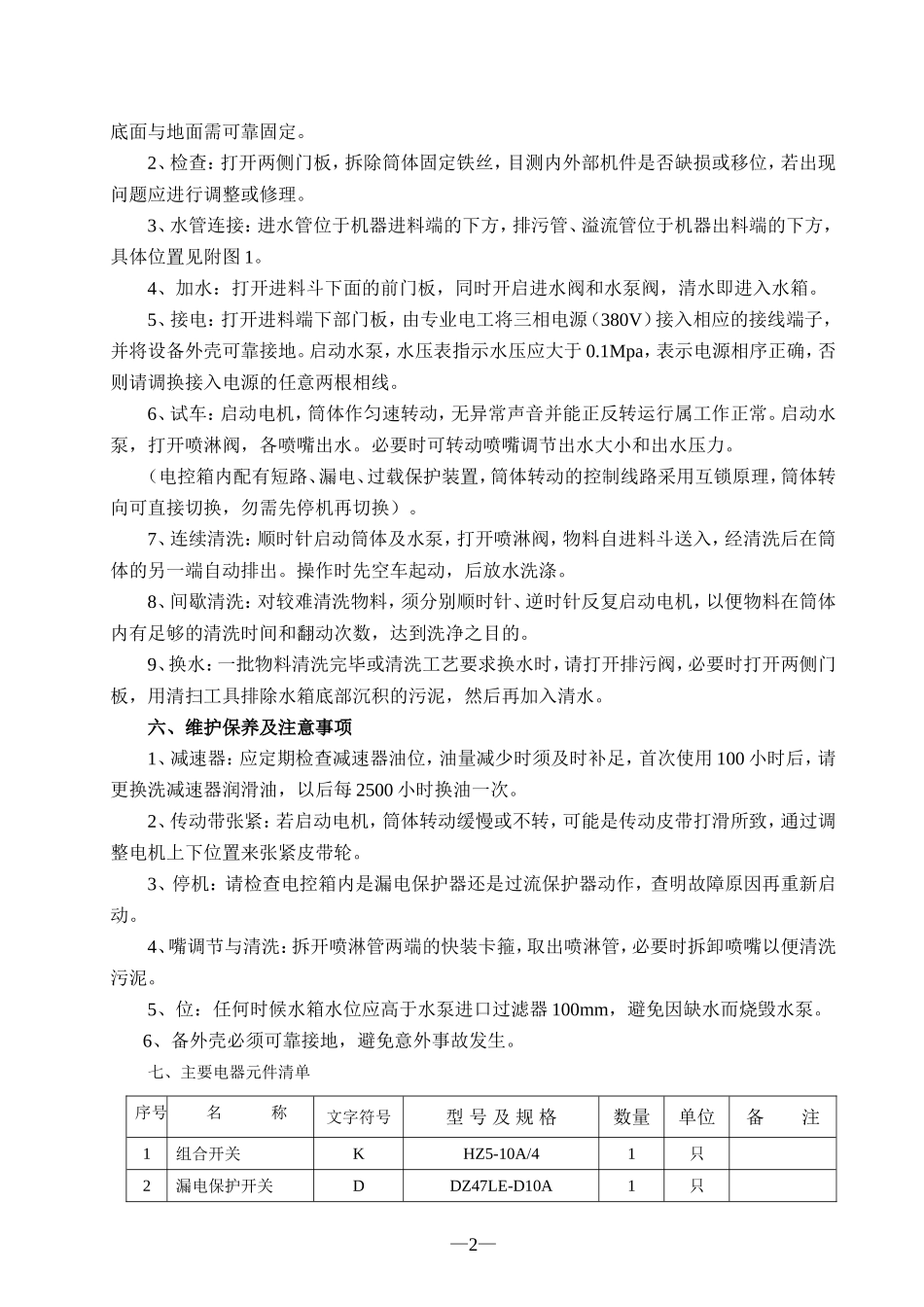

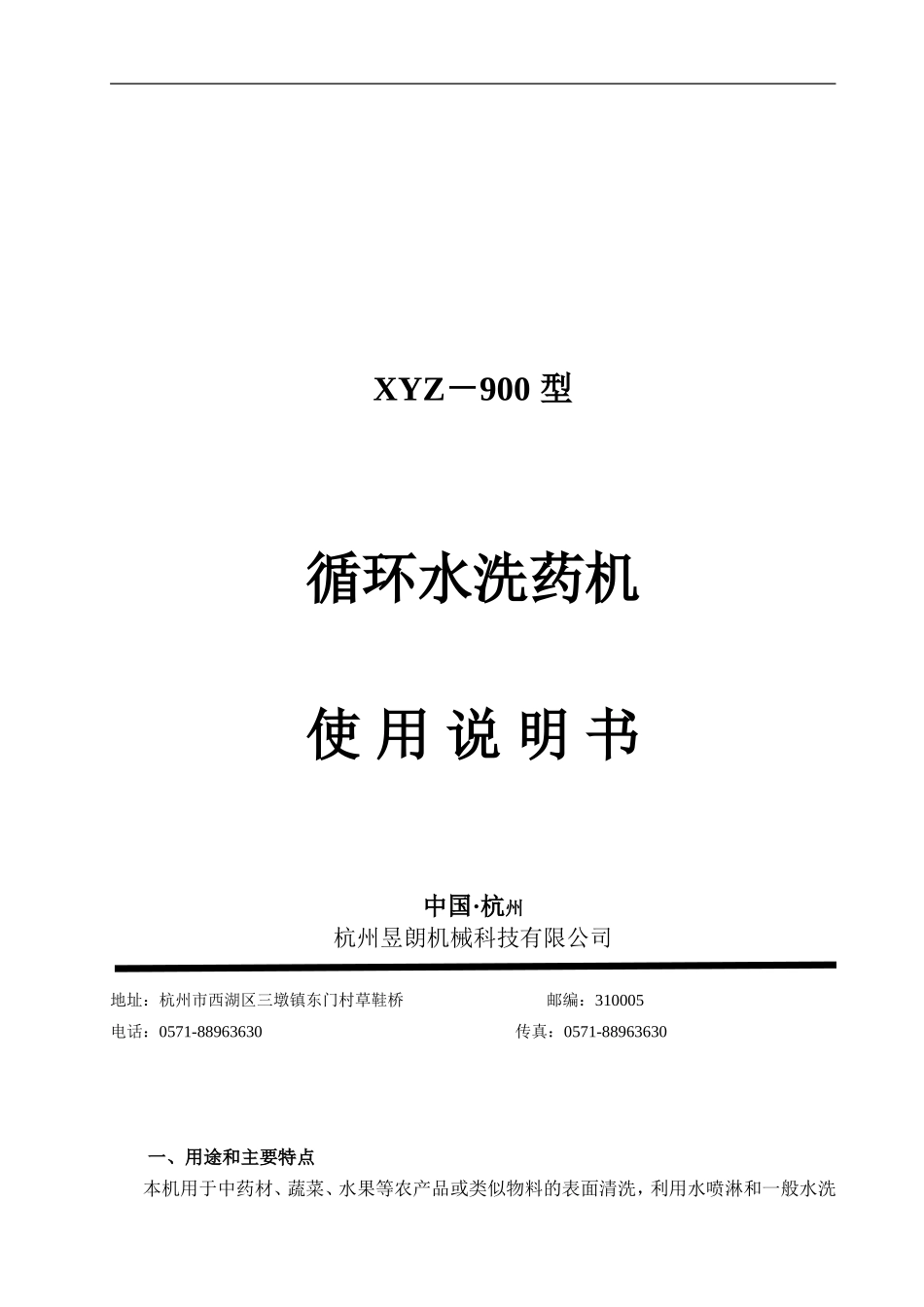

XYZ－900型循环水洗药机使用说明书中国·杭州杭州昱朗机械科技有限公司地址：杭州市西湖区三墩镇东门村草鞋桥邮编：310005电话：0571-88963630传真：0571-88963630一、用途和主要特点本机用于中药材、蔬菜、水果等农产品或类似物料的表面清洗，利用水喷淋和一般水洗及物料的翻滚摩擦除去物料表面的泥沙、毛皮、农药等杂物。本机不适合直径小于4毫米物料或结合性表面杂物的清洗。二、结构和工作原理（见图1和图2）由电机、减速器、滚筒外圈和滚筒组成机械传动系统，实现筒体沿水平轴线作慢速转动，筒体内的物料被筒体内的定向导流板从一端推向另一端，来自水箱的水经高压水泵增压后从喷淋水管喷出，利用水的冲刷力和物料翻滚的摩擦力，除去物料表面的杂物。本机配有高压水泵、水箱、及喷淋水管，具有水漂洗、高压水冲洗等功能。独特的鼓式设计，既能使物料能够浸在水中进行漂洗，也能在高压水的冲刷作用下进行冲洗，而且还延长了物料的清洗时间，使物料能够得到充足的清洗。此外，本机的水箱设计也跟以往的洗药机不同，而是采用V型结构，采用这种结构避免了清洗残留物的积留和卫生死角，能快速的把水箱内的脏水和杂质清除掉，极大减小了清理的难度和工作量。整机外观整洁、易于清洗，主要材料用SUS304不锈钢制作。三、型号说明XY—洗药机械900—筒体直径，mm四、主要技术参数序号名称XYZ—9001水箱容量（L）3602筒体尺寸（mm）Φ850X22003参考产量（kg/h）200～5004筒体转速（rpm）85筒体承载能力（kg）806最高水压（Mpa）0.157排水管尺寸（mm）DN658进水管尺寸（mm）Ø329溢流水管尺寸（mm）Ø32，快装式10配套电机型号/功率（kw）YS8024，0.7511配套减速机WPDA-70-A1/6012配套水泵型号：25SG4－20，0.75kw/380V13配套压力表Y60Z，0～0.2，M10×114总功率（kw/v）1.515外形尺寸（mm）2950×900×128016传动带规格B-223517机器重量（kg）380五、安装及使用方法1、就位：机器应置于室内，地面须坚实、平整，四周留有足够的物流和操作空间，机器—1—底面与地面需可靠固定。2、检查：打开两侧门板，拆除筒体固定铁丝，目测内外部机件是否缺损或移位，若出现问题应进行调整或修理。3、水管连接：进水管位于机器进料端的下方，排污管、溢流管位于机器出料端的下方，具体位置见附图1。4、加水：打开进料斗下面的前门板，同时开启进水阀和水泵阀，清水即进入水箱。5、接电：打开进料端下部门板，由专业电工将三相电源（380V）接入相应的接线端子，并将设备外壳可靠接地。启动水泵，水压表指示水压应大于0.1Mpa，表示电源相序正确，否则请调换接入电源的任意两根相线。6、试车：启动电机，筒体作匀速转动，无异常声音并能正反转运行属工作正常。启动水泵，打开喷淋阀，各喷嘴出水。必要时可转动喷嘴调节出水大小和出水压力。（电控箱内配有短路、漏电、过载保护装置，筒体转动的控制线路采用互锁原理，筒体转向可直接切换，勿需先停机再切换）。7、连续清洗：顺时针启动筒体及水泵，打开喷淋阀，物料自进料斗送入，经清洗后在筒体的另一端自动排出。操作时先空车起动，后放水洗涤。8、间歇清洗：对较难清洗物料，须分别顺时针、逆时针反复启动电机，以便物料在筒体内有足够的清洗时间和翻动次数，达到洗净之目的。9、换水：一批物料清洗完毕或清洗工艺要求换水时，请打开排污阀，必要时打开两侧门板，用清扫工具排除水箱底部沉积的污泥，然后再加入清水。六、维护保养及注意事项1、减速器：应定期检查减速器油位，油量减少时须及时补足，首次使用100小时后，请更换洗减速器润滑油，以后每2500小时换油一次。2、传动带张紧：若启动电机，筒体转动缓慢或不转，可能是传动皮带打滑所致，通过调整电机上下位置来张紧皮带轮。3、停机：请检查电控箱内是漏电保护器还是过流保护器动作，查明故障原因再重新启动。4、嘴调节与清洗：拆开喷淋管两端的快装卡箍，取出喷淋管，必要时拆卸喷嘴以便清洗污泥。5、位：任何时候水箱水位应高于水泵进口过滤器100mm，避免因缺水而烧毁水泵。6、备外壳必须可靠接地，避免意外事故发生。七、主要电器元件清单序号名称文字符号型号及规格数量单位备注1组合开关KH...
