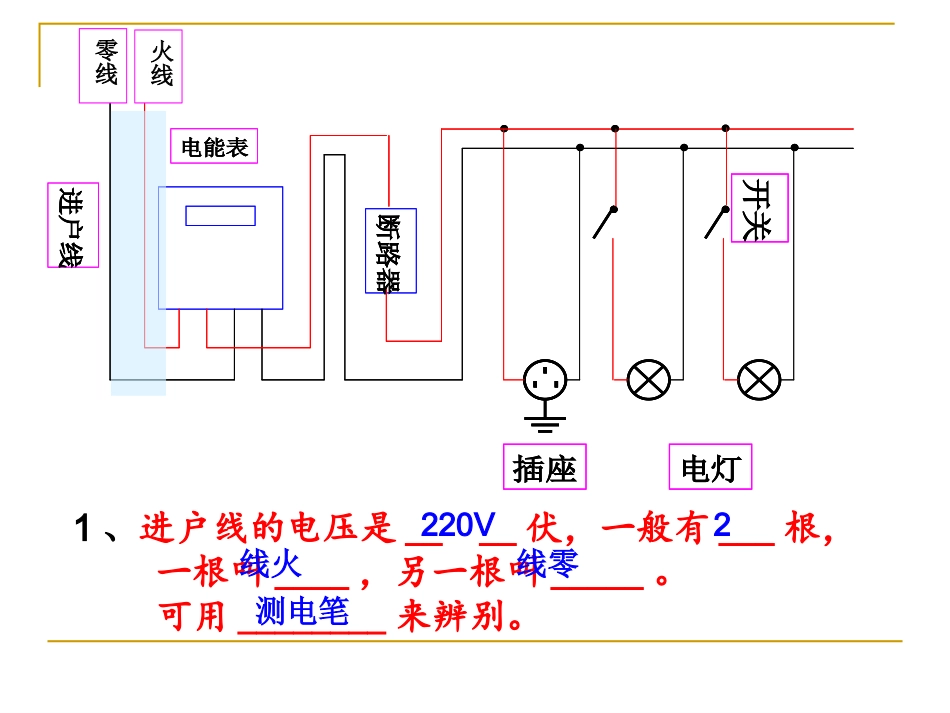

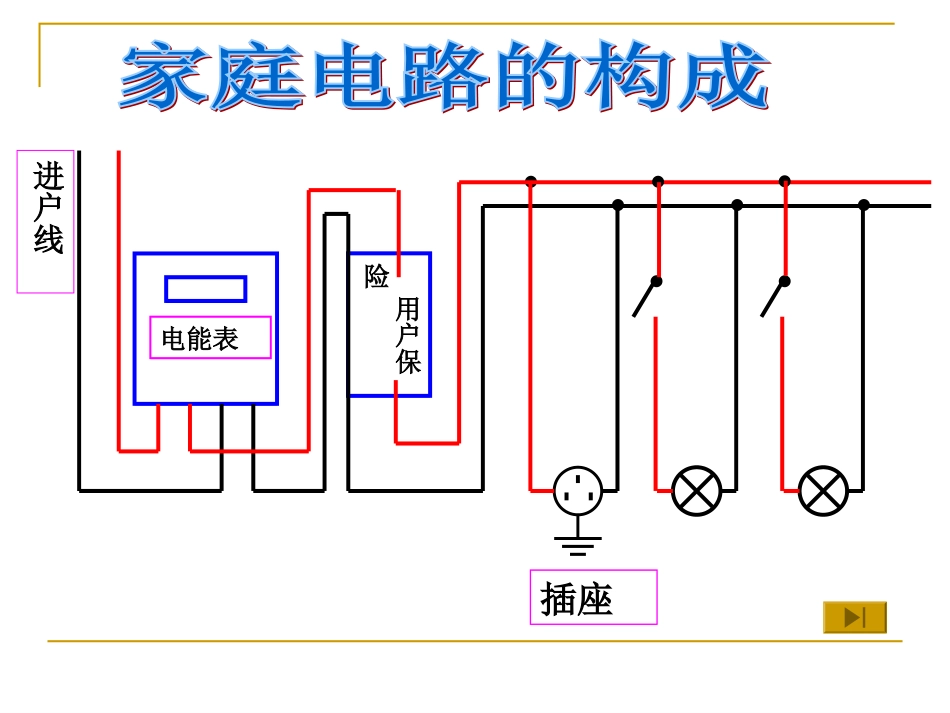

用户保险进户线电能表插座断路器进户线电能表插座电灯开关断路器进户线电能表插座电灯开关1、进户线的电压是____伏，一般有___根，一根叫____，另一根叫_____。可用________来辨别。火线零线220V2火线零线测电笔观察电能表并回答：1、有什么用途？2、表上标的“220V10（40）A”有何意义？接法：串联在干路中电线应如何与电能表接？断路器进户线电能表插座电灯开关断路器进户线电能表插座电灯开关1234１、如果电路出现故障会产生什么后果？（损坏电器甚至发生火灾）２、为了防止上述后果发生，电路中必须装配什么装置？（用户保险）熔断器：敞开插入式熔断器封闭管式熔断器家用保险丝是由熔点较的合金制成的。当有过大的电流通过时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，起到保险作用。低热量熔点熔断保险丝：规格：用额定电流来表示选用原则：应使保险丝的额定电流等于或稍大于电路中的正常工作电流1、有一电路的正常工作电流是10A，若有额定电流为6A、12A、18A的保险丝供你选择，你会选择哪种规格？为什么？1、熔断器一般安装在火线还是零线上？2、能不能用铜丝或铁丝代替保险丝？思考：断路器：（一般连接在火线上）插座插头同是漏电，为何反差如此大？同是漏电，为何反差如此大？“左零右火上接地”接用电器金属外壳无接地线有接地线接地线家庭电路进户线电能表断路器用电器火线、零线保险丝用途、铭牌、接线测电笔辨别用途、材料、规格、选择插座安装
