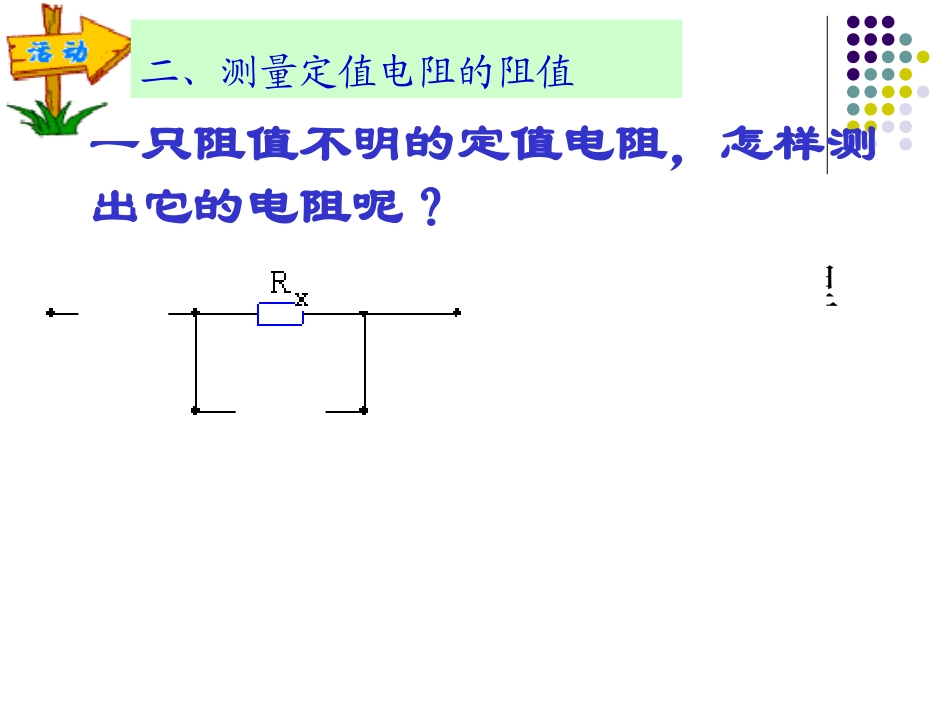

教学案、双色笔教学案、双色笔最重要的是激情和学好物理的决心！最重要的是激情和学好物理的决心！课前准备:全力以赴激情投入！老师相信你们是最棒的！!镇江实验学校魅力之城分校栗海深14.4欧姆定律的应用一只阻值不明的定值电阻，怎样测出它的电阻呢？IUxR实验原理二、测量定值电阻的阻值活动14、6测量定值电阻的阻值电路图怎样改变导体两端的电压?器材作用:改变导体两端的电压和通过导体的电流滑动变阻器的作用1、保护电路2、改变电阻两端的电压和通过电阻的电流，以便多测几组实验数据，取平均值，减小测量误差。实验步骤：(1)按电路图连接电路：注意：开关要处于断开状态，且在实验前要将滑片P移动至阻值最大端，选择合适的量程，正、负接线柱要接正确。该实验中仪表选择小量程即可。(2)检查电路无误后，闭合开关，调节P，改变待测电阻两端的电压，使电压表的示数变化三次，计下电压值并同时读出电流表的读数，分别填入表格中。(3)根据记录的三组数据，分别求出三组对应的电阻值，根据,得出待测电阻值。3321RRRR电阻平均值R平均伏安法想一想小明在用伏安法测未知电阻Rx的实验中，共测了四组数据，计算出的电阻值分别为9.8Ω、9.7Ω、8Ω、9.9Ω，那么你认为该电阻值为多少？R平均=9.8ΩRS二、测量小灯泡在不同亮度时的电阻实验原理：AV电压（v）电流(A)亮度电阻(Ω)评估与论证：（分析电阻的大小变化，你怎么解释？）滑动变阻器的作用1、保护电路2、改变电路中的电流，以便测出灯泡在不同亮度时的电阻。灯泡的亮度改变时，灯丝的温度发生改变，灯丝的电阻改变。IU灯R你会解答吗？1.小明同学在“伏安法测电阻时”时，将记录的实验数据通过整理作出了如图1所示的图像。根据图像，导体甲的电阻Ω，导体乙的电阻是Ω510你会解答吗？102．在用“伏安法测小灯泡电阻”的实验中，待测小灯泡正常工作时的电压为2.5V。同学们移动滑动变阻器的滑片，记录了多组小灯泡两端不同的电压及对应的通过小灯泡的电流值，并根据这些数据在坐标纸上给出了U—I图像（如图2所示）。分析图像可知，小灯泡正常工作时灯丝电阻为Ω。课堂检测1．伏安法测电阻时，使用的电源电压是3V，电压表有0-3V和0-15V两个量程，电流表有0-0.6A和0-3A两个量程，估计待测电阻的阻值约为10.则电压表应选择量程，电流表应选择量程.0—3v0—0.62.如图是伏安法测电阻的实验电路图(1)在图中填写电表的符号。(2)在图中标出电表两端“+”、“－”号。(3)当S闭合时，电表的读数如图5所示，则电流表的读数是______电压表的读数是______，被测电阻Rx=_______。(4)如果要使电流表的读数变为0.2安，滑动变阻器的滑片P应向图中_______端滑动AV——0.5A2.5V5Ω右思考：如何利用伏安法测量R1、R2的电阻？111IUR222IURIUR总如何测量电路的总电阻呢？二、推导串联电路的总电阻1、电路图：串联电路电流的特点：I=I1=I2电压的特点：U=U1+U2IR2UASU2U1R1由欧姆定律可知：IRU111RIU222RIU21UUU2211RIRIIR21RRR思考2：串联电路的总电阻相比于电路中其它导体的电阻什么特点？特点是：串联电路的总电阻比该电路中任何一个导体的电阻大。＋＝这相当于增加了导体的长度思考1：若有n个电阻R1、R2、···、Rn串联，则它们的总电阻R等于多少？R总＝R1＋R2+···＋Ｒnn个相同阻值的电阻串联，阻值都为R，总电阻R总=nR小明在一次电学实验中，需要一个10Ω的电阻接入电路，但是实验室内只有一个4Ω、5Ω、6Ω的电阻，你能在保持电路中电流不变的情况下帮小明解决这个问题吗？把4Ω和6Ω的电阻串联接入该电路即可1.如图所示，把一个5Ω和10Ω的电阻串联起来，接到电源电压为9V的电路中，则电路中的总电阻为多少？电流为多少？通过电阻R1的电流为多少A？解：21RRR总10515A6.015V9RUI总总A6.0II1串联1.图4是伏安法测电阻的实验电路图(1)在图中填写电表的符号。(2)在图中标出电表两端“+”、“－”号。(3)当S闭合时，电表的读数如图5所示，则电流表的读数是______安，电压表的读数是______伏，被测电阻Rx=_______。(4)如果要使电流表的读数变为0.2安，滑动变阻器的滑片...
