化工原理_教学课件VIP免费

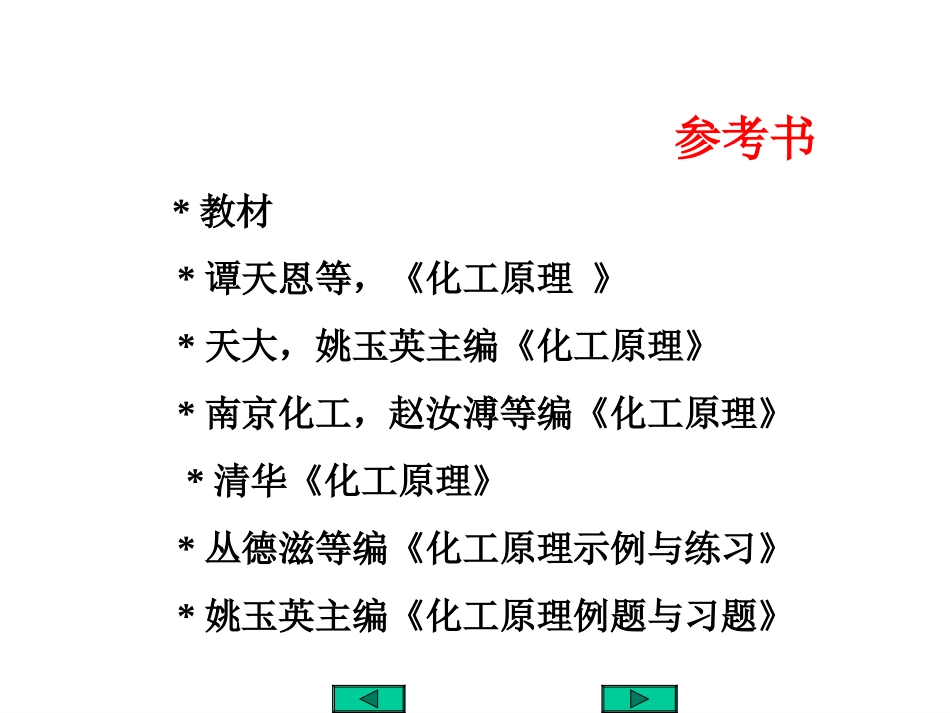

化工原理参考书*教材*谭天恩等，《化工原理》*天大，姚玉英主编《化工原理》*南京化工，赵汝溥等编《化工原理》*清华《化工原理》*丛德滋等编《化工原理示例与练习》*姚玉英主编《化工原理例题与习题》*《化工原理》及《化学反应工程》公式例解测验*清华，周荣琪等编《化工原理学习指引》*TQ02H96《化工原理学习指导》TQ02-44H5《化工原理学习指导》TQ022.1H2《化工流体流动与传热》TQ0270《化工原理操作型问题的分析》http://agdzdl.ahut.edu.cn化工原理教学资料化工原理上册绪论0-1化工原理在整个学科体系的地位与作用1）弯一下？2）泵—类型？结构？原理？修好？0-2化工过程与单元操作（1）化工生产过程“原料→化学反应器→（中间）产品”前处理后处理（2）单元操作*物料的输送*沉降*过滤*流态化*加热与冷却*蒸发*气体吸收*液体蒸馏*固体干燥*液液萃取*膜分离0-3《化工原理》课程（1）内容*基础理论——流体力学、传热学、传质学基础*若干典型单元操作（2）性质属技术基础课（3）作用*单元操作知识与有关的基础理论知识*掌握分析与解决工程问题的方法论0-4单位制与单位换算★(1)CGS制（物理单位制）厘米-克-秒制(2)MKS制（绝对单位制）米-千克-秒制(3)工程单位制米-公斤（力）-秒(4)SI制（国际单位制）以MKS制基础基本单位：长度——米（m)质量——千克(kg)时间——秒(s)温度——开尔文(k)物质的量——摩尔(mol)重要导出单位：力——F=ma；N压强——P=F/面积；N/m2Pa能量、功、热——F×距离；N.mJ功率——功/时间；J/sW比热——热/质量·温度；J/kg.K单位换算？单位换算换算因数：1in.=25.4mm14.251mmin1in.=25.4mminmm14.25114.251mmin1in.=25.4mminmm14.251换算因数？----彼此相等而各有不同单位的两个物理量之比。纯数1【例】已知1atm=1.033kgf/cm2,试将此压强换算为SI单位。解：1kgf=9.81N1m=100cm∴1atm=1.033kgf/cm2221100181.9033.1mcmkgfNcmkgf222110000181.9033.1mcmkgfNcmkgf=1.013×105N/m20-5物料衡算★——质量守恒原理的具体应用（1）确定控制体——即进行衡算的空间范围（2）确定衡算基准——1s或1h（3）列出衡算式mi-mo=ma对于连续生产：mi-mo=00-6能量衡算★机械能、热量、电能、化学能等统称为能量。依据--------能量守恒定律。重点——热量衡算衡算式：式中Qi——随物料进入控制体的热量，kJ或kW;Qo——随物料离开控制体的热量，kJ或kW;QL——向控制体周围散失的热量，kJ或kW。QLQoQi也可写成：式中W——物料的质量，kg或kg/s；H——物料的焓，kJ/kg。适用于间歇过程（kJ)、连续过程（kW)LoiQ(WH))(WH方法：（1）确定控制体（范围）（2）确定衡算基准由于焓是相对值，故应（3）指明基准温度，基准状态。通常以0°C、液态为基准。（4）列出衡算式[例]在换热器里将平均比热为3.56kJ/(kg.°C)的某溶液自25℃加热到80℃，溶液流量为1.0kg/s。加热介质为120℃的饱和水蒸汽，其耗量为0.095kg/s,蒸汽冷凝成同温度的饱和水排出。求此换热器的热损失占蒸汽供热的百分数。25°C溶液1.0kg/s80°C溶液1.0kg/s120°C饱和水蒸汽120°C饱和水解：由P364附录查出120°C饱和水蒸汽的焓值为2708.9kJ/kg,120°C饱和水的焓值为503.67kJ/kg.基准：s控制体：25°C溶液1.0kg/s120°C饱和水蒸汽120°C饱和水80°C溶液1.0kg/sQ2Q1Q3Q4QL作热量衡算：随物料带入换热器的总热量：Qi=Q1+Q2其中：Q1=0.0952708.9=257.3kWQ2=13.56(25-0)=89kW∴Qi=257.3+89=346.3kW随物料带出换热器的总热量：Qo=Q3+Q4其中：Q3=0.095503.67=47.8kWQ4=13.56(80-0)=284.8kW∴Qo=47.8+284.8=332.6kW由Qi=Qo+QL∴QL=Qi-Qo=13.7kW∴热量损失百分数==6.54%%100*8.473.2577.13绪论小结•化工原理在学科体系的地位与作用•化工过程与单元操作•《化工原理》课程•单位制与单位换算•物料衡算•能量衡算第一章流体流动1.1概述1.1.1流体——气体和液体特性：（1）流动性（2）压缩性分类:(1)不可压缩流体：液体；（若P,t变化小，气体）(2)可压缩流体：实际流体，气...
