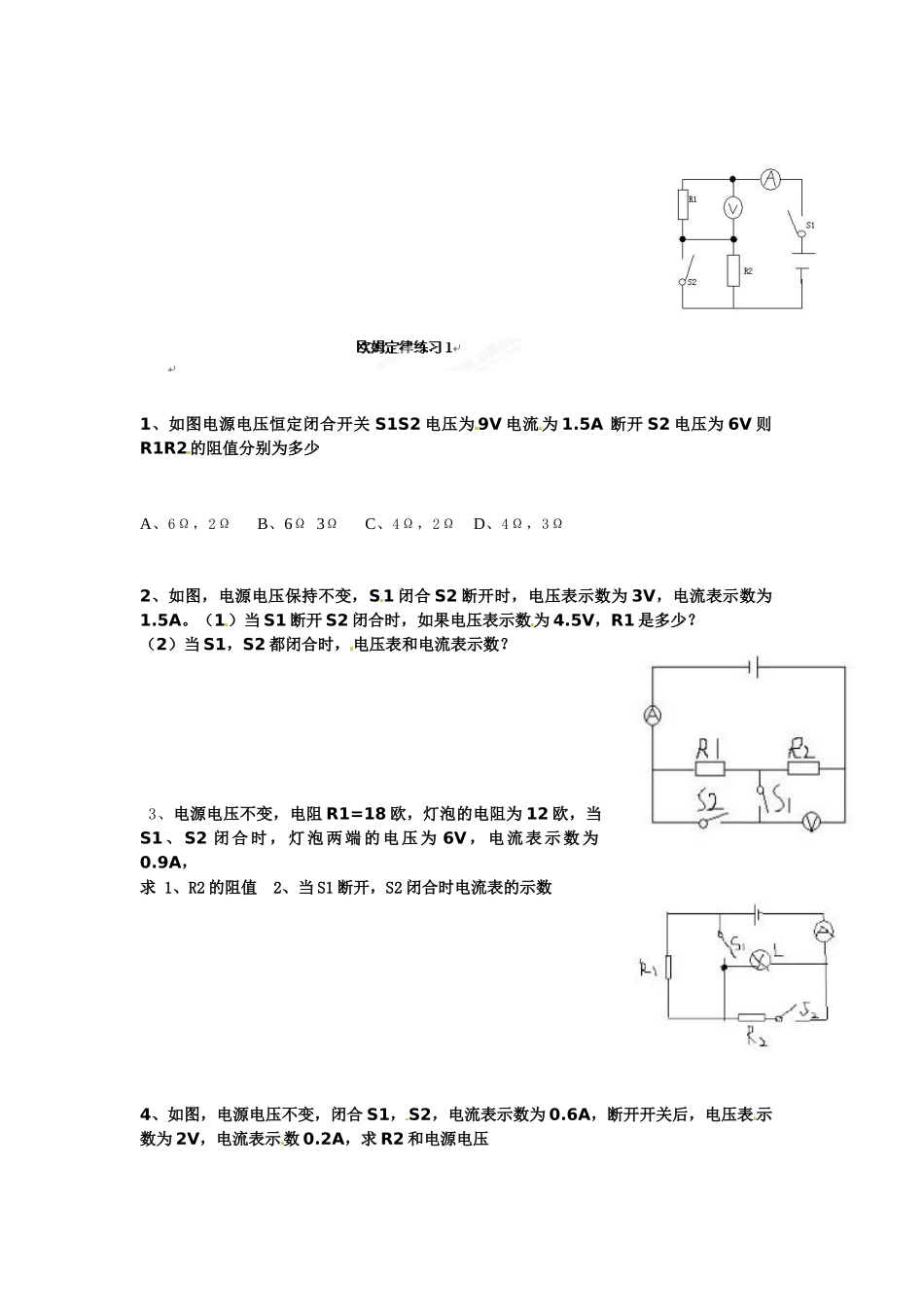

1、如图电源电压恒定闭合开关S1S2电压为9V电流为1.5A断开S2电压为6V则R1R2的阻值分别为多少A、6Ω，2ΩB、6Ω3ΩC、4Ω，2ΩD、4Ω，3Ω[来源:Zxxk.Com][来源:Z,xx,k.Com]2、如图，电源电压保持不变，S1闭合S2断开时，电压表示数为3V，电流表示数为1.5A。（1）当S1断开S2闭合时，如果电压表示数为4.5V，R1是多少？（2）当S1，S2都闭合时，电压表和电流表示数？[来源:学§科§网Z§X§X§K]3、电源电压不变，电阻R1=18欧，灯泡的电阻为12欧，当S1、S2闭合时，灯泡两端的电压为6V，电流表示数为0.9A，求1、R2的阻值2、当S1断开，S2闭合时电流表的示数4、如图，电源电压不变，闭合S1，S2，电流表示数为0.6A，断开开关后，电压表示数为2V，电流表示数0.2A，求R2和电源电压[来源:学科网]5、电源电压保持不变,电阻R=30Ω。当开关S1闭合、S2断开时,电流表的示数为0.4A,当开关S1、S2都闭合时，电流表的示数为0.6A。求：（1）电源电压[来源:学科网]（2)R2的阻值
