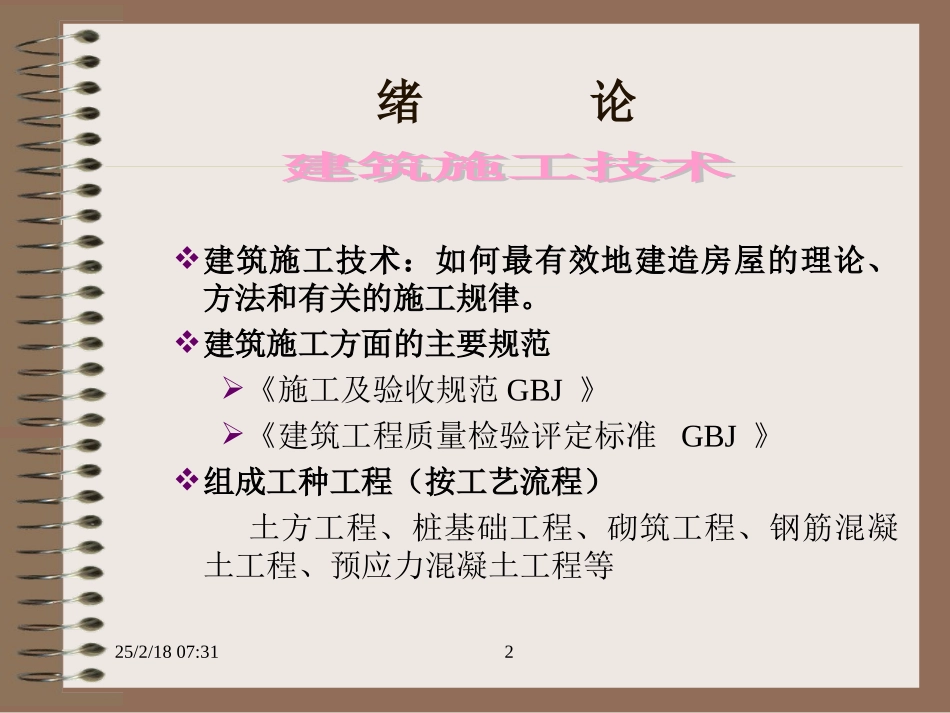

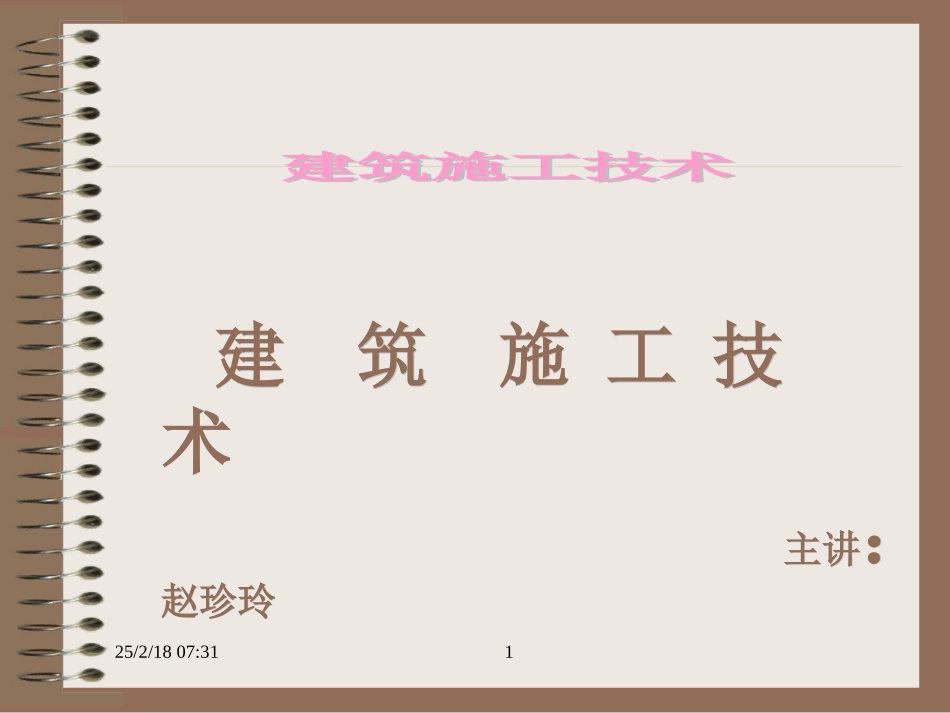

25/2/1807:311建筑施工技建筑施工技术术主讲主讲：：赵珍玲赵珍玲25/2/1807:312绪论建筑施工技术：如何最有效地建造房屋的理论、方法和有关的施工规律。建筑施工方面的主要规范《施工及验收规范GBJ》《建筑工程质量检验评定标准GBJ》组成工种工程（按工艺流程）土方工程、桩基础工程、砌筑工程、钢筋混凝土工程、预应力混凝土工程等25/2/1807:313第一章土方工程•1.概述•2.场地设计标高的确定•3.土方工程量的计算•4.井点降水•5.边坡稳定及土壁支护•6.土方开挖与填筑25/2/1807:314§1.1概述•§1.1.1引言•§1.1.2施工中土方分类方法•§1.1.3土的工程性质25/2/1807:315§1.1.1引言•土方工程：包括一切土的挖掘、填筑和运输等过程以及排水、降水、土壁支撑等准备工作和辅助工程。•最常见的土方工程（在土木工程中）：场地平整、基坑（槽）开挖、地坪填土、路基填筑及基坑回填土等。25/2/1807:316§1.1.2施工中土方分类方法•按土的开挖难易程度将土分为八类（表1-1），这也是确定土木工程劳动定额的依据。类别土的名称开挖方法可松性系数KsK‘s第一类（松软土）1.08~1.171.01~1.04第二类（普通土）1.14~1.281.02~1.05第三类（坚土）1.24~1.301.04~1.07第四类（砾砂坚土）1.26~1.371.06~1.09第五类（软石）1.30~1.451.10~1.20第六类（次坚石）1.30~1.451.10~1.20第七类（坚石）1.30~1.451.10~1.20第八类（特坚石）1.45~1.501.20~1.3025/2/1807:317§1.1.3土的工程性质土的主要工程性质有：土的天然含水量，土的密度，土的可松性，土的渗透性等；•土的可松性：土具有可松性。即自然状态下的土，经过开挖后，其体积因松散而增大，以后虽经回填压实，仍不能恢复。土的可松性程度用可松性系数表•示，即•（1-1）•式中•——最初可松性系数；•——最后可松性系数；•——土在天然状态下的体积(m3)••——土经开挖后的松散体积(m3)；•——土经回填压实后的体积(m3)。25/2/1807:318§1.2场地设计标高的确定•引言•一般方法•设计标高调整25/2/1807:319§1.2.1引言•设计标高一般要求大型工程项目通常都要确定场地设计平面，进行场地平整。场地平整就是将自然地面改造成人们所要求的平面。场地设计标高应满足规划、生产工艺及运输、排水及最高洪水水位等要求，并力求使场地内土方挖填平衡且土方量最小。•设计标高确定方法•一般方法：如场地比较平缓，对场地设计标高无特殊要求，可按照挖填土方量相等的原则确定场地设计标高；25/2/1807:3110§1.2.2一般方法•原理•将场地划分成边长为a的若干方格，并将方格网角点的原地形标高标在图上（图1-1）。原地形标高可利用等高线用插入法求得或在实地测量得到。•按照挖填土方量相等的原则（图1-2），场地设计标高可按下式计算：•即:•式中:z——所计算场地的设计标高（m）；•n——方格数；•zi1,zi2,zi3,zi4——第i个方格四个角点的原地形标高（m）。25/2/1807:3111•由图1可见，11号角点为一个方格独有，而12，13，21，24号角点为两个方格共•有，22，23，32，33号角点则为四个方格所共有，•在用式（1-3）计算z0的过程中类似11角点的标高仅加一次，类似12号角点的标•高加两次，类似22号角点的标高则加四次，这种在计算过程中被应用的次数Pi，•反映了各角点标高对计算结果的影响程度，测量上的术语称为“权”。•考虑各角点标高的“权”，式（1-3）可改写成更便于计算的形式：•（1-4）•式中:•z1——一个方格独有的角点标高；••z2,z3,z4——分别为二、三、四个方格所共有的角点标高。25/2/1807:3112•计算方法•1)标高•场地设计标高确定的一般方法是按如下步骤计算的：•1．划分场地方格网；•2.．计算或实测各角点的原地形标高；•3．按式（1-4）计算场地设计标高；•4．设计标高调整。•设计标高的调整主要是泄水坡度的调整，由于按式（1-4）得到的设计平面为一水平的挖填方相等的场地，实际场地均应有一定的泄水坡度。因此，应根据泄水要求计算出实际施工时所采用的设计标高。•以Z０作为场地中心的标高（图1-2），则场地任意点的设计标高为•（1-5）•式中:zi'——考虑泄水坡度的角点设计标高。25/2/1807:3...
