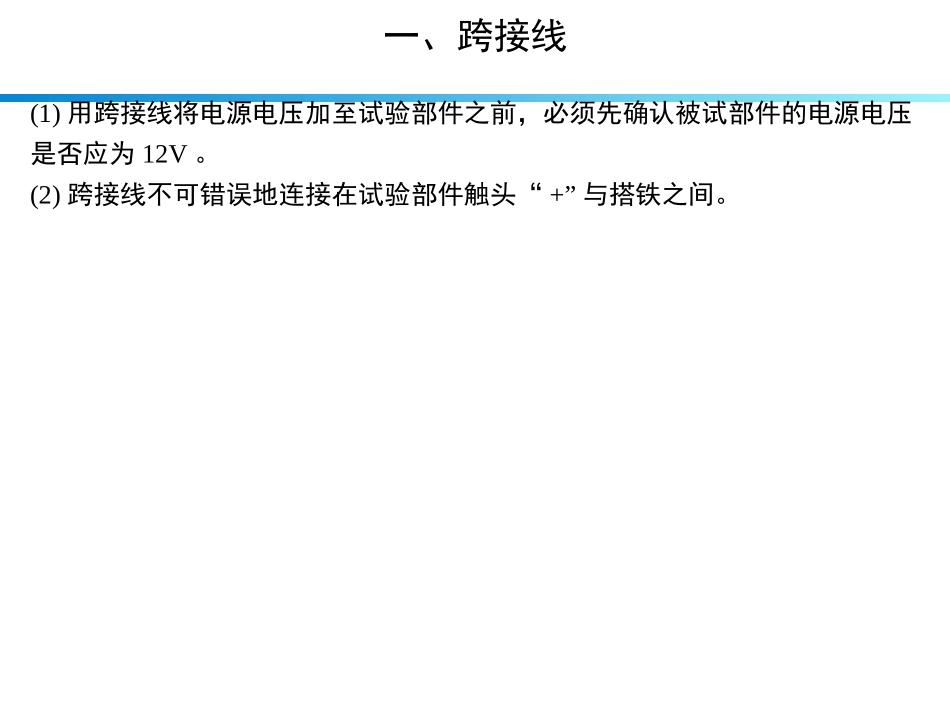

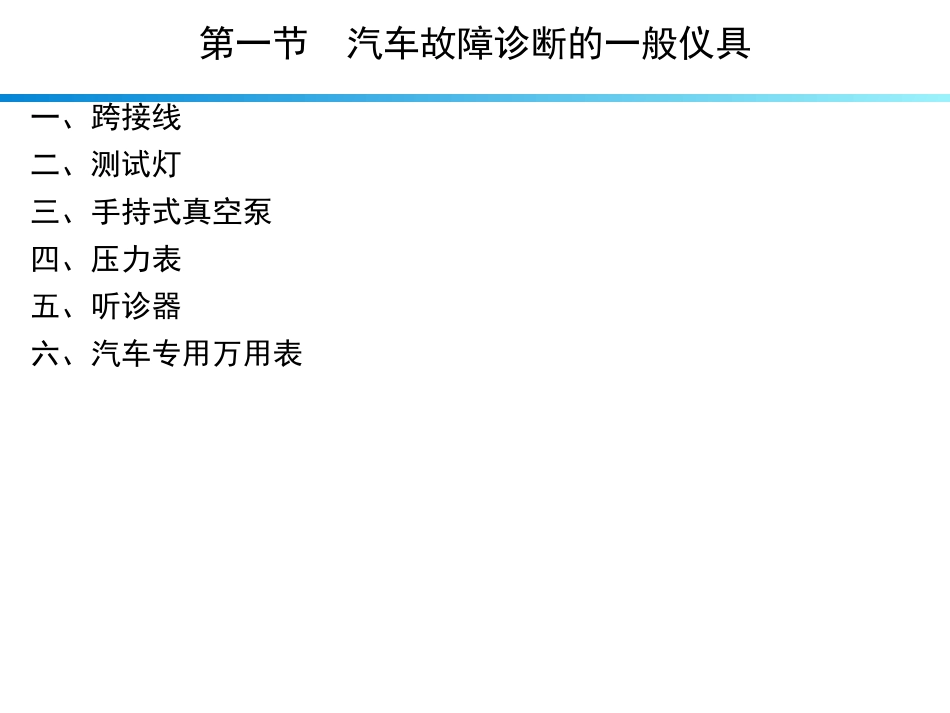

第二章汽车常用故障诊断仪具第一节汽车故障诊断的一般仪具第二节汽车故障电脑诊断分析仪第一节汽车故障诊断的一般仪具一、跨接线二、测试灯三、手持式真空泵四、压力表五、听诊器六、汽车专用万用表一、跨接线(1)用跨接线将电源电压加至试验部件之前，必须先确认被试部件的电源电压是否应为12V。(2)跨接线不可错误地连接在试验部件触头“+”与搭铁之间。一、跨接线图2-1跨接线二、测试灯1.12V测试灯2.自带电源测试灯1.12V测试灯12V测试灯由12V试灯、导线、各种型号端头组成，如图22所示，它主要是用来检查系统电源电路是否给电气部件提供电源。图2-212V测试灯2.自带电源测试灯图2-3自带电源测试灯三、手持式真空泵图2-4手持式真空泵四、压力表1.气缸压力表2.燃油压力表1.气缸压力表图2-5气缸压力表2.燃油压力表图2-6燃油压力表五、听诊器图2-7电子听诊器1—探针2—电源指示灯3—开关及音量控制4—电池盖5—电池6—耳机插头7—耳机插口8—记录仪插口六、汽车专用万用表汽车专用万用表可检测充电、起动、燃油及空气、点火、电气、发动机冷却等系统的各种传感器，检测参量包括电压、电流、电阻、电容、频率、脉宽、占空比、闭合角、转速、温度、压力等，并可检测线路通断。小节思考题1测试灯有几种？各有何用途？2压力表有何用途？汽车检测常用哪几种？3汽车专用万用表能进行哪些检测？第二节汽车故障电脑诊断分析仪一、X—431电眼睛二、WU—2000“车博士”汽车故障电脑诊断分析仪三、OTC解码器四、OBD—Ⅱ解码器五、中大型发动机综合分析仪EA—1000六、常见车型使用的解码器一、X—431电眼睛1.主要特点2.一般测试条件3.准备与连接4.使用视频：金奔腾解码器1.主要特点2.一般测试条件3.准备与连接4.使用视频：1234一、X—431电眼睛图2-8X—431电眼睛基本配置示意图1—SMARTBOX诊断测试盒2—测试主线3—开关电源4—双钳电源线5—点烟器线6—电源转接线7—测试插头8—CF卡读写器9—USB电缆10—CF卡11—迷你打印机12—X—431主机1.主要特点可方便地从网上下载诊断软件并直接使用，诊断程序随汽车业的发展而发展。可提供多语言环境，可在不同国家和地区使用。2.一般测试条件1)打开汽车电源开关。2)汽车蓄电池电压应在11～14V，X—431的额定电压为12V。3)节气门应处于关闭状态，即怠速触点闭合。4)点火正时和怠速应在标准范围内，冷却液温度和变速器油温达到正常工作温度(冷却液温度90～110℃，变速器油温50～80)℃。5)X—431使用环境正常温度范围为0～50(℃在环境温度5℃左右开机后需热机30min左右)。3.准备与连接1)插CF卡。2)选择测试接头。3)查找诊断座。4)将X—431电眼睛测试主线的一端插入SMARTBOX诊断测试盒数据接口内。5)连接电源，可通过以下任一方式获取电源：6)打开点火开关，进行检测。4.操作注意事项1)X—431外部有一个皮套，既能对主机起到一个保护作用，又能将主机、SMARTBOX诊断测试盒、打印机更为牢固地结合在一起。2)连接主电缆和诊断座时，小心插拔，使用时将紧固螺栓拧好，避免在移动过程中断开和损坏接口。3)操作X—431时应握住主机，不要握着SMARTBOX盒或打印机盒，以免造成SMARTBOX或打印机受力过大，接口松动。4)插拔打印机、SMARTBOX诊断测试盒时，应将主机握紧，避免掉到地上。5)不要在不必要的情况下频繁插拔CF卡。6)尽量轻拿轻放，避免撞击，不使用时应将电源拔下。7)使用完X—431后注意将触摸笔插入主机后的插孔中，同时将电缆和接头等附件放入箱子，避免丢失。4.操作注意事项8)如需将主机从皮套里拿出或装入皮套时，应先将CF卡拔出，同时将顶杆压入，避免刮坏皮套。二、WU—2000“车博士”汽车故障电脑诊断分析仪1.主要特点2.基本配置3.仪器功能1.主要特点它集成了汽车故障诊断、故障专家分析、图库索引、元件测试、波形测试、汽车维修建档管理等功能。采用了具有国际领先水平的数字化超集成电脑技术，对数据、图形的处理功能很强，且无须换卡。2.基本配置图2-9WU—2000“车博士”汽车故障电脑诊断分析仪1—主机2—主测试线3—多功能诊断卡4—故障诊断卡5—示波/传感器测试器6—测试器2.基本配置(1)主机测试汽车电脑控制系统的故障信息，通过各种...
