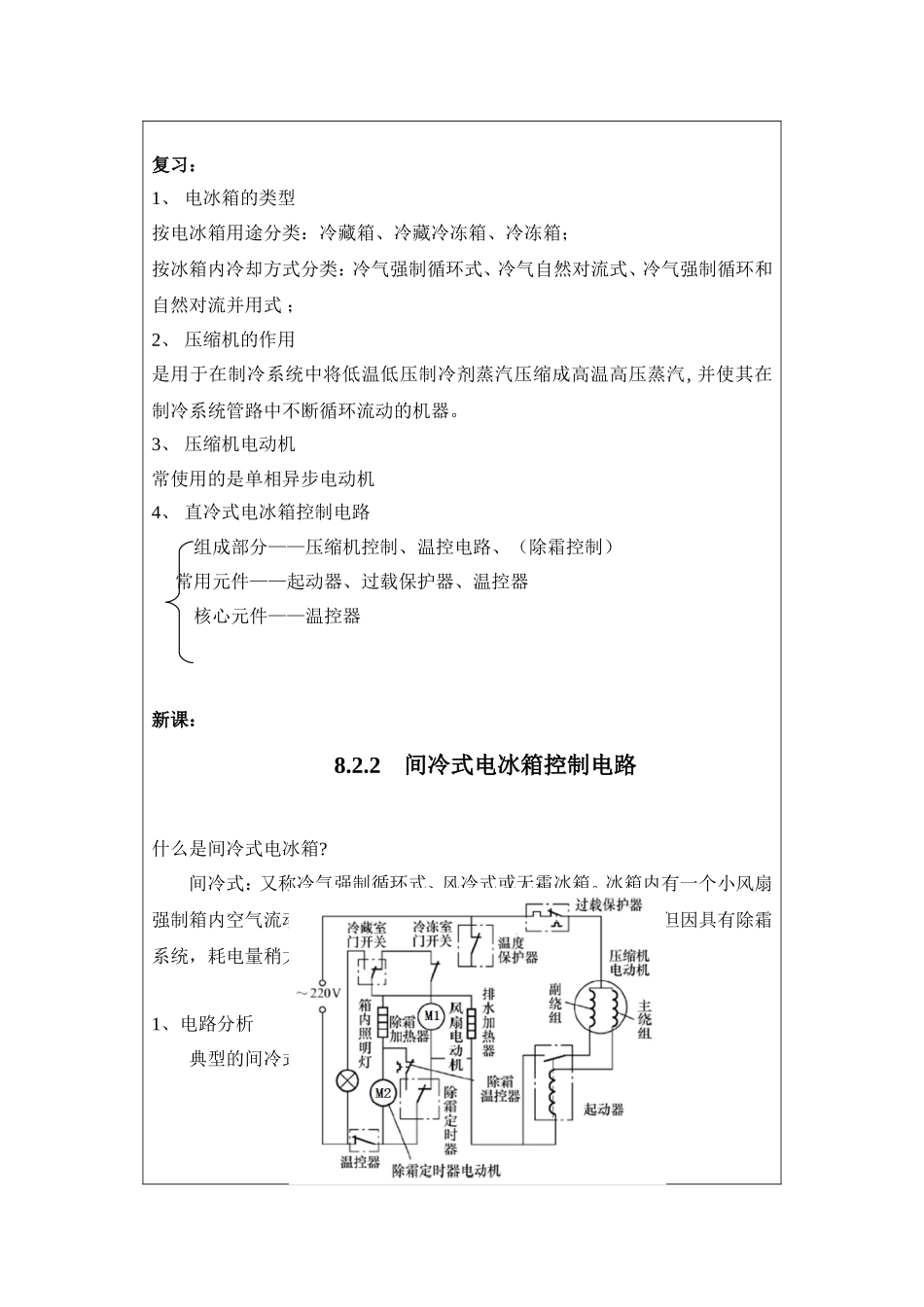

江苏省扬中职业教育中心镇江高等专科学校扬中电大分校教案授课日期4月155日课型新授授课时数1授课章节名称《间冷式电冰箱》教学目的掌握间冷式电冰箱的结构理解间冷式电冰箱的工作原理重点、难点间冷式电冰箱的工作原理更新、补充删节、内容无教法、学法讲授课外作业课外练习使用教具黑板、粉笔、多媒体复习:1、电冰箱的类型按电冰箱用途分类:冷藏箱、冷藏冷冻箱、冷冻箱;按冰箱内冷却方式分类:冷气强制循环式、冷气自然对流式、冷气强制循环和自然对流并用式;2、压缩机的作用是用于在制冷系统中将低温低压制冷剂蒸汽压缩成高温高压蒸汽,并使其在制冷系统管路中不断循环流动的机器。3、压缩机电动机常使用的是单相异步电动机4、直冷式电冰箱控制电路组成部分——压缩机控制、温控电路、(除霜控制)常用元件——起动器、过载保护器、温控器核心元件——温控器新课:8.2.2间冷式电冰箱控制电路什么是间冷式电冰箱?间冷式:又称冷气强制循环式、风冷式或无霜冰箱。冰箱内有一个小风扇强制箱内空气流动,因此箱内温度均匀,冷却速度快,使用方便。但因具有除霜系统,耗电量稍大,制造相对复杂。1、电路分析典型的间冷式电冰箱控制电路如图所示。根据对直冷式电冰箱控制电路的学习,分析一下,间冷式电冰箱的电器控制可以分为哪几部分?电路分为四部分:(1)压缩机电动机控制和保护电路——由压缩机电动机、重锤式起动器、温控器、过载保护器构成;(2)全自动除霜控制电路——由除霜定时器、除霜温控器、除霜加热器、温度保护器构成;(3)加热防冻电路——由排水加热器构成;(4)通风和照明电路——由风扇电动机M1、箱内照明灯和门开关构成。2、间冷式电冰箱控制电路使用的电器(1)、除霜定时器累积计算压缩机运转的时间,在压缩机运转一定时间后,自动断开压缩机电路,转换为除霜电路进行除霜。(2)、除霜温控器当蒸发器除霜温度升高时双金属片受热产生形变使触点断开,温度下降时双金属片冷却复位使触点闭合。(3)、温度保护器若除霜温控器失灵致使蒸发器温度上升至65~70℃时,超热熔断合金熔化从而切断电路。(4)、除霜加热器为封装在镀镍铜管中的电热器,电热丝功率为120W左右。(5)、风扇电动机间冷式电冰箱的风扇电动机一般采用框式罩极式感应电动机,功率在6.5W~8W,转速为2500r/min。小结:1、间冷式电冰箱电气控制结构;2、各部分的主要构成;3、除霜控制电路的工作过程;4、核心元件——温度控制器;练一练:1、电冰箱的电动机有、、三种。2、电冰箱控制电路中的控制器件有、、和。3、化霜定时器电动机一定是同步电动机。(对/错)4、如果间冷式电冰箱的风扇损坏,会出现什么问题?
