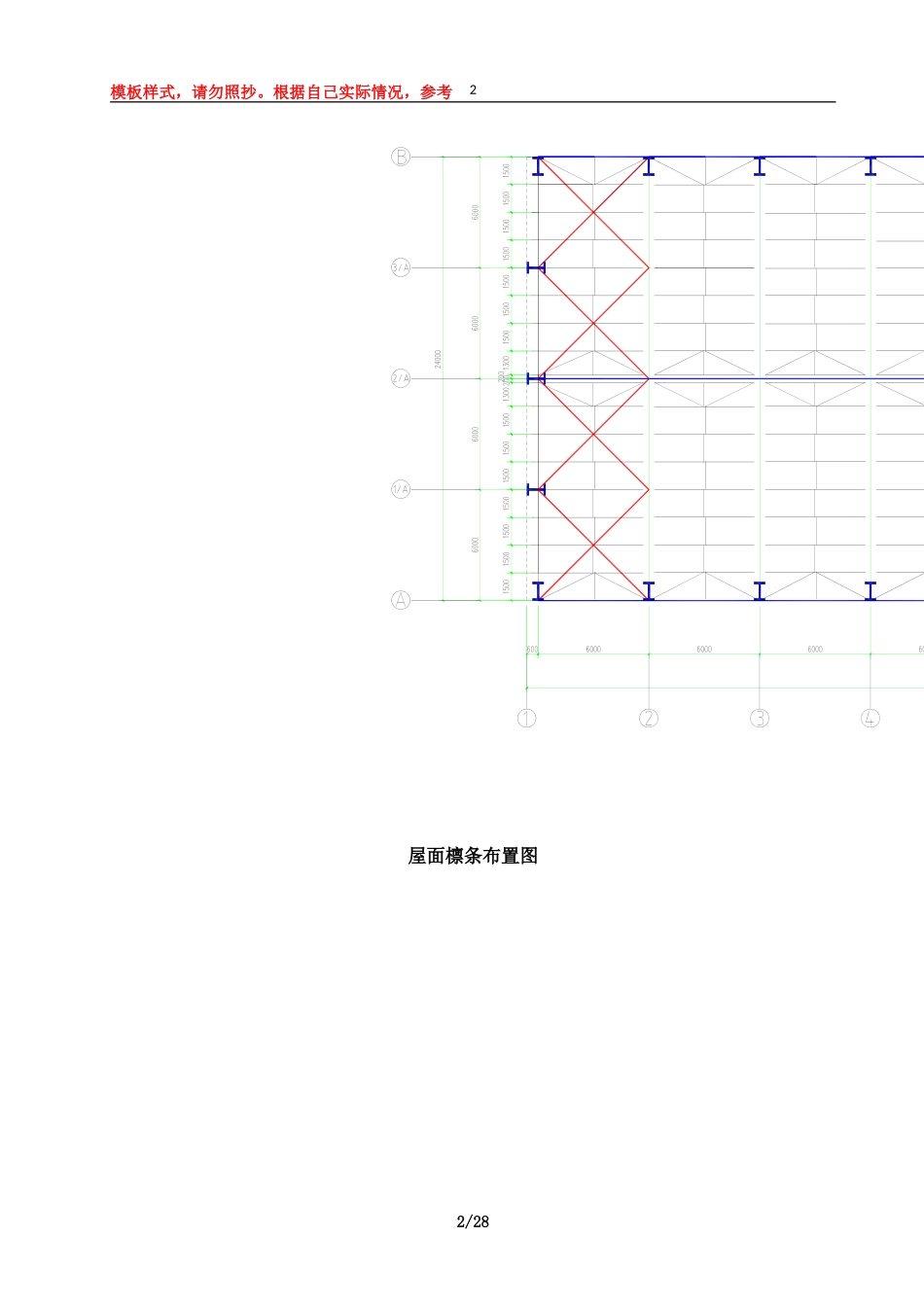

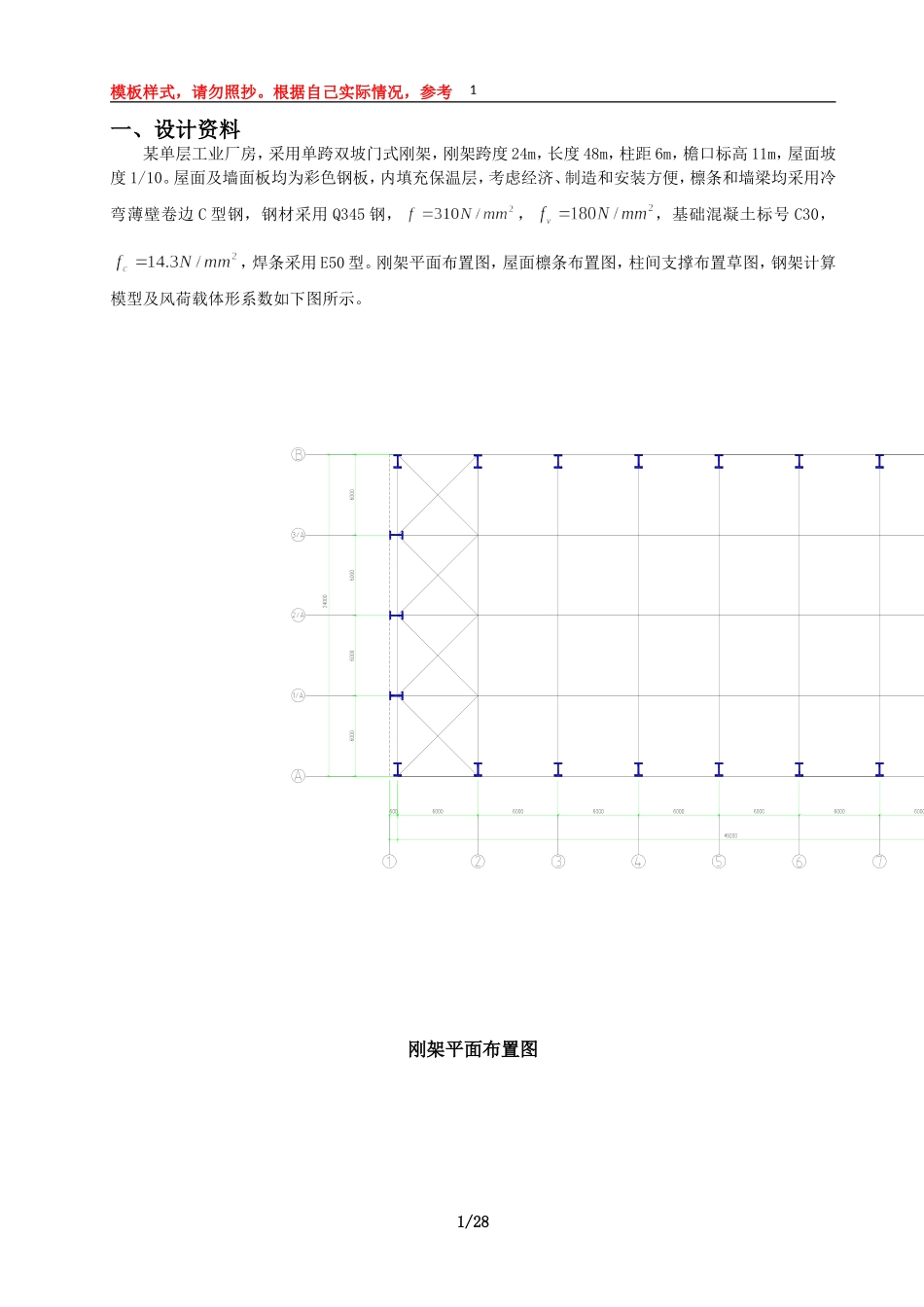

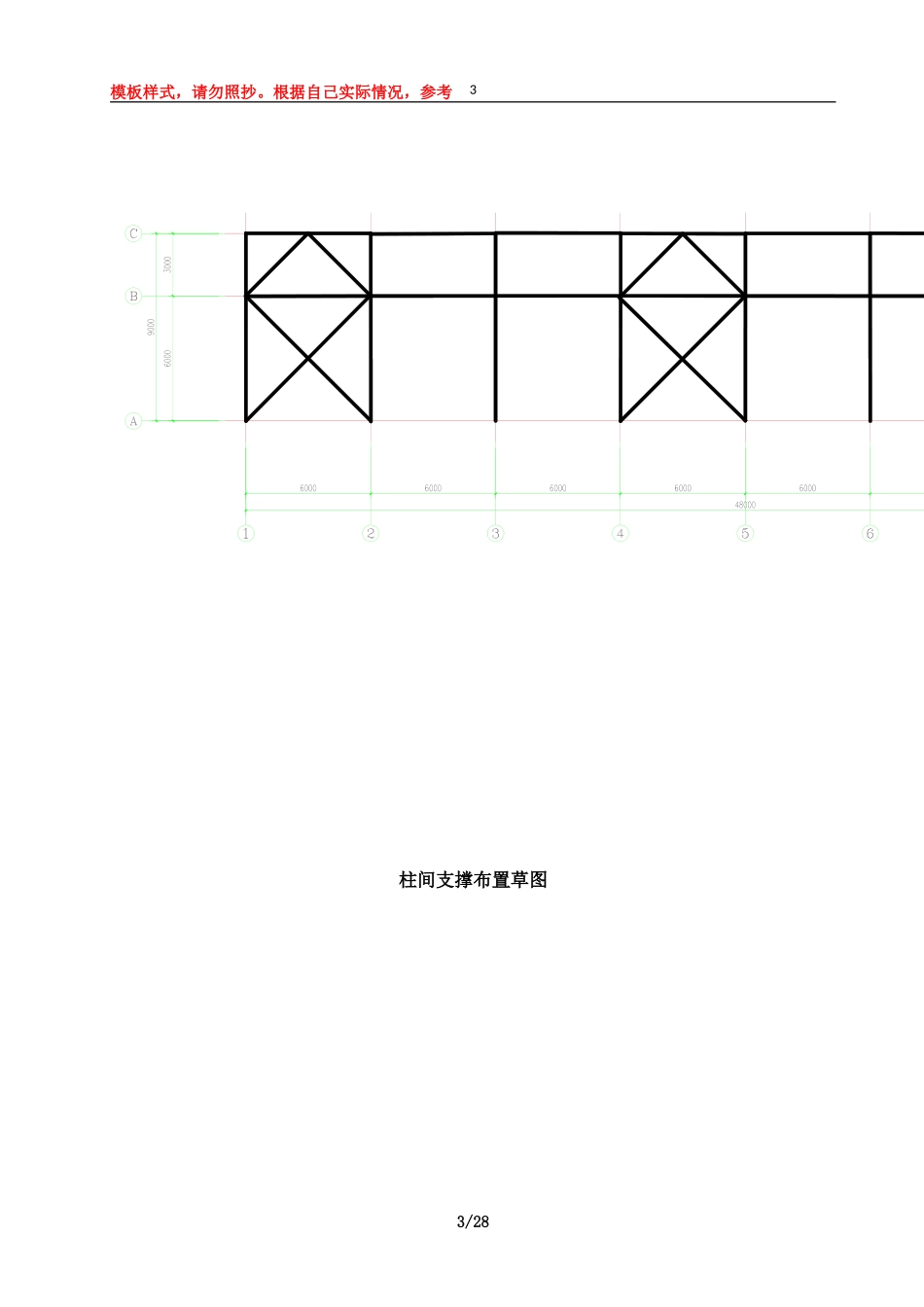

1模板样式，请勿照抄。根据自己实际情况，参考一、设计资料某单层工业厂房，采用单跨双坡门式刚架，刚架跨度24m，长度48m，柱距6m，檐口标高11m，屋面坡度1/10。屋面及墙面板均为彩色钢板，内填充保温层，考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，钢材采用Q345钢，，，基础混凝土标号C30，，焊条采用E50型。刚架平面布置图，屋面檩条布置图，柱间支撑布置草图，钢架计算模型及风荷载体形系数如下图所示。刚架平面布置图1/282模板样式，请勿照抄。根据自己实际情况，参考屋面檩条布置图2/283模板样式，请勿照抄。根据自己实际情况，参考柱间支撑布置草图3/284模板样式，请勿照抄。根据自己实际情况，参考计算模型及风荷载体形系数二、荷载计算2.1计算模型的选取取一榀刚架进行分析，柱脚采用铰接，刚架梁和柱采用等截面设计。2.2荷载取值计算：（1）屋盖永久荷载标准值彩色钢板0.40保温层0.60檩条0.08钢架梁自重0.154/285模板样式，请勿照抄。根据自己实际情况，参考合计1.23（2）屋面活载和雪载0.30。（3）轻质墙面及柱自重标准值0.50（4）风荷载标准值基本风压：。根据地面粗糙度类别为B类，查得风荷载高度变化系数：当高度小于10时，按10高度处的数值采用，=1.0。风荷载体型系数：迎风柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为－0.55和－0.65。2.3各部分作用的荷载标准值计算（1）屋面荷载：标准值：柱身恒载：5/286模板样式，请勿照抄。根据自己实际情况，参考（2）屋面活载屋面活载雪载6/287模板样式，请勿照抄。根据自己实际情况，参考（3）风荷载以左吹风为例计算，右吹风同理计算，根据公式计算，查表，取1.0，取值如图1.2所示。（地面粗糙度B类）迎风面侧面，屋顶，背风面侧面，屋顶，7/288模板样式，请勿照抄。根据自己实际情况，参考三、内力计算根据各个计算简图，用结构力学求解器计算，得结构在各种荷载作用下的内力图如下：注：剪力图：“+”表示方向“→”；轴力图：拉为正，压为负。3.1恒载作用(标准值)下，计算简图及内力值：8/289模板样式，请勿照抄。根据自己实际情况，参考恒载作用下轴力图9/2810模板样式，请勿照抄。根据自己实际情况，参考恒载作用下剪力图10/2811模板样式，请勿照抄。根据自己实际情况，参考恒载作用下弯矩图3.2活载作用(标准值)下，计算简图及内力值：11/2812模板样式，请勿照抄。根据自己实际情况，参考活荷载作用下轴力图12/2813模板样式，请勿照抄。根据自己实际情况，参考活荷载作用下剪力图13/2814模板样式，请勿照抄。根据自己实际情况，参考活荷载作用下弯矩图3.3风荷载作用(标准值)下，计算简图及内力值：14/2815模板样式，请勿照抄。根据自己实际情况，参考风荷载作用下轴力图15/2816模板样式，请勿照抄。根据自己实际情况，参考风荷载作用下剪力图16/2817模板样式，请勿照抄。根据自己实际情况，参考风荷载作用下弯矩图由对称性可知，右风作用下，钢架的内力图与上述各图分别对称，可不做分析。17/2818模板样式，请勿照抄。根据自己实际情况，参考四、内力组合选取荷载组合（1.2x恒载+1.4x活载+1.4x0.6x风载）对构件内力值进行验算，如下表所示截面内力恒载活载左风组合值柱端AM0000N-122.04-21.7240.21-143.08Q-24.27-5.9219.15-21.33柱端BM-266.98-65.12162.86-274.74N-89.04-21.7240.21-103.48Q-24.27-5.9210.46-25.63梁端BM-266.98-65.1214.41-399.44N-33.01-8.05-38.97-83.62Q86.1821.02162.86269.65梁端CM232.8056.79-78.09293.27N-33.01-8.0514.41-38.78Q-3.30-0.81-0.99-5.93五、刚架设计5.1截面形式及尺寸初选梁柱都采用焊接的工字型钢，梁截面高度h一般取（1/30—1/45）L，故取梁截面高度为800mm；暂取18/2819模板样式，请勿照抄。根据自己实际情况，参考梁截面尺寸为H800x300x10x14，如下图所示，柱的截面采用与梁相同。截面截面名称面积（mm2）IX106mm4WX104mm3IY106mm4WY104mm3iXmmiYmm柱H800×300×10×14161201681420634232363梁H800×300×10×141612016814206342323635.2构件验算：（1）构件宽厚比验算(2)平面内计算长度平面外长度计算系数：考虑压型钢板墙面与强梁紧密连接...
