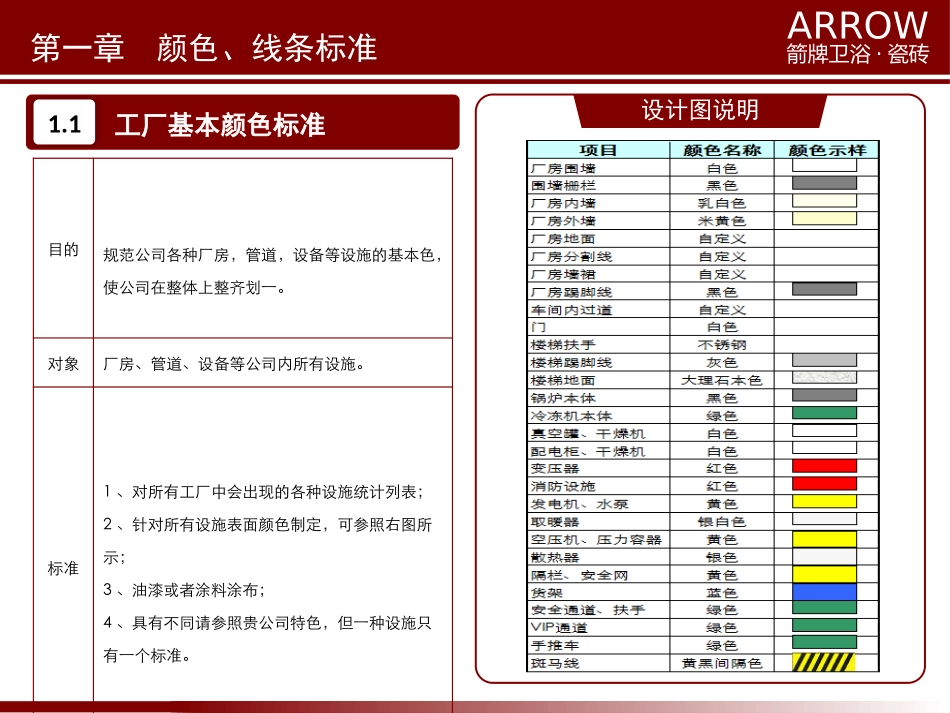

ARROW箭牌卫浴·瓷砖目录Contents设备目视化三目视化标识二颜色、线条标准一办公室目视管理六安全管理五物料管理四ARROW箭牌卫浴·瓷砖1.1目的在电规范公司各种厂房，管道，设备等设施的基本色，使公司在整体上整齐划一规范公司各种厂房，管道，设备等设施的基本色，使公司在整体上整齐划一。对象厂房、管道、设备等公司内所有设施。标准1、对所有工厂中会出现的各种设施统计列表；2、针对所有设施表面颜色制定，可参照右图所示；3、油漆或者涂料涂布；4、具有不同请参照贵公司特色，但一种设施只有一个标准。工厂基本颜色标准设计图说明第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.2目的对现场进行颜色管理，使现场规范化。对象生产车间所有工作场所。标准1、按管理要求在相应的地方刷不同颜色的油漆；2、划线的具体形状参照后面章节的相关规定。现场画线颜色管理设计图说明第一章颜色、线条标准第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.3目的在让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰。对象所有物品的摆放。标准1、一般物品区域使用黄色区域线，线宽50mm；2、生产中的废品、化学品、危险品的摆放使用红色区域线，线宽50mm；3、卫生用品存放区域线使用白色线，线宽50mm；4、电柜、消防栓等区域线使用斑马线绘制，线宽100mm；5、区域内的物品定位采用四角定位，具体规格如右图所示；6、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm。设计图说明实物图效果区域线、定位线的标识第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.4车间主干道标识线设计图说明实物图效果目的为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯。对象车间内部主干道通道。标准1.不断有车辆往来的汽车车间内标识（见右图一）1）宽：100mm；2）材料：油漆；3）颜色：黄色；4）通道分车辆通道人行通道，并标明“人行通道”字样；2.通常工厂内的主干道（见右图二）1）宽：100mm，材料：油漆或地胶带；2）颜色：黄色。100mm第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.5目的区分人与物料的通行，培养员工按道路通行的习惯。对象现场通道，设备边缘、走廊、仓库通道。标准1、线宽：50mm；2、材料：油漆或地胶带；3、颜色：黄色；4、距离设备50mm的位置按直线划线；5、距离墙面120mm的位置按直线划线，墙面若有凸出的墙柱，相应的离墙柱120mm处划线；6、若通道宽度大于1.5m，可在通道中间画中心线，线宽50mm，车辆往来较多，可规划出车行道和人行道（如右图）。作业区通道标识方法设计图说明实物图效果50mm120mm第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.6目的通过标识门开时的旋转轨迹以保证门开关顺畅，明确门开关的范围。对象办公室、仓库、车间、各控制室等的门。标准1、以门口的门轴为中心画半圆，半径为一扇门的宽度；2、半圆的边为虚线；3、虚线的实体线为100mm×50mm，每段间隙为50mm；4、虚线的颜色为黄色。开门线的绘制标准设计图说明实物图效果第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.7目的管道内流体可视化，预知管道危险性,预防事故发生,提高管道维护的效率。对象公司所有管道,包括气体和液体管道。标准1、压缩空气管道涂刷成天蓝色；2、氮气管道涂刷成黄色；3、消防管道涂刷成红色；4、冷凝水管道涂刷成黑色；5、水管涂刷成银色；6、详细管道颜色标识见国家标准。管道颜色标识方法设计图说明实物图效果第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.8目的左右平推门开门轨迹斑马线警示，防止开闭门时发生危险。对象经常开闭的左右平推门，自动门除外。标准1、黄黑斑马线宽200mm，从门外沿向外延伸；2、黄黑线倾角为45°；3、黄黑条纹宽度为50mm；4、斑马线画法为：先刷黄漆，贴付透明胶带后涂黑漆。平推门轨迹警示线设计图说明实物图效果第一章颜色、线条标准ARROW箭牌卫浴·瓷砖1.9目的使排管的流体、方向、压力等可视化，提高管道维护的效率。对象公司所有的管道，包括气体和液体管道。标准1、制作防水不干胶标签，标签上箭头颜色为流体的标准色样；2、...
