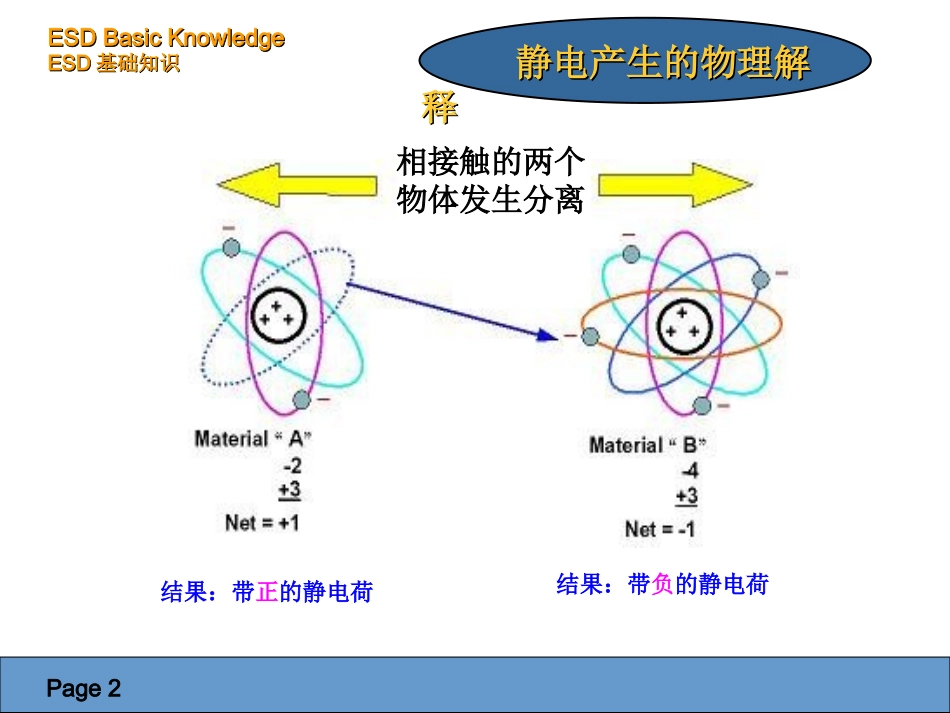

静电控制静电控制ESDControl静电的概静电的概念念ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识静电就是静止的电荷，就是物体表面有多余的电荷（正电荷或负电荷）存在。静电产生有三种方法：摩擦相接触的两个物体发生分离静电感应产生静电Page1静电产生的物理解静电产生的物理解释释结果：带正的静电荷结果：带负的静电荷相接触的两个物体发生分离ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识Page2ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识什么是什么是ESDESD？？ESDESD就是静电泄放就是静电泄放（（ElectronicStaticDischargeElectronicStaticDischarge）带有静电的物体靠近或接触另一物体，只要它们之间存在电势差，就会发生静电荷传递。这种静电荷传递过程我们称之为静电泄放。当这种静电荷传递的过程强度足够大，大到可以损坏我们的产品，我们就称之为ESD事件。Page3任何物体都可以产生静电！EverythingcanbecomeCharged！ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识什么物体可以产生静电？什么物体可以产生静电？在我们的工作区域所有物体都可以产生静电!–手推车，椅子，机械手，粘胶带，周转箱和其它物料输送物品–人体，手套，净化室用抹布，净化室用太空服，普通衣服–工作台表面，CRT电脑显示器，手动工具，纸，笔记本，文件夹，笔–墙壁，地板，酒精瓶，–ESD包装，非ESD包装–等等都可以产生静电。Page4ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识什么样的材料是防静电材什么样的材料是防静电材料？料？对于硬盘产品生产，表面电阻小于1x109Ohms的材料是理想的ESD材料。3.Insulator绝缘材料2.Dissipative静电消耗材料1.Conductive导体材料105Ohms/1011Ohms/1产生静电少2静电可以通过接地消除（但消除速度很快）3可以接收的ESD材料1产生静电较少2静电可以通过接地消除（消除速度适中）3理想的ESD材料1产生静电很多2静电不能通过接地消除（消除速度特别慢）3非ESD材料Page5ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识ESDESD的危的危害害Page6人体对大于3000V3000V的静电才有感觉！但是……磁头PCB/PCC电路板梳头发撕贴胶带走路对于ESD我们应该统一认识，并加以提高ESD是隐藏的敌人ESD是隐藏的敌人ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识ESDESD是隐藏的敌人是隐藏的敌人Page7听到5000V感觉到3000V看到8000V电子元件受损100-500V针对我们的Arm产品,安全静电电压是<1100V00V!ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识ESDESD如何损害我们的产品如何损害我们的产品大量的静电荷在存在电势差的物体（人或机器）与产品之间快速传递，短时间内产生很大的电流（远远超过产品可以承受的电流）重则损毁电路，造成产品不能使用；轻则使电路过热受到损伤，影响产品的寿命和可靠性。被ESD损毁的产品Page8使电子元件受损的潜在缺陷占90%在厂内很难被发现电子元件即时失效只占10%在厂内可被发现ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识决定静电产生多少的因素决定静电产生多少的因素决定静电产生多少的因素主要有：1材料的导电性能：导电材料和静电消耗材料产生比较少的静电，绝缘材料产生很多的静电。2环境相对湿度对静电的产生有很大的影响，相对湿度大（空气潮湿）静电产生就少，ESD的问题就少。反之，相对湿度小ESD的问题就多。3ESD地板，ESD安全的鞋（包括太空服）及腕带的使用对于降低人体产生的静电也是非常有效的。另外在地板上走动比不走动产生更多的静电。1在地毯上走路2穿普通鞋在ESD地板上走路（不使用腕带）3穿ESD安全的鞋在ESD地板上（使用腕带）5摩擦绝缘材料35000V8000V1500V10000V4000V200V50V10V0V环境相对湿度10-20%RH40-50%RH70-90%RH4000V1500V300VPage9ESDBasicKnowledgeESDBasicKnowledgeESDESD基础知识基础知识ESDESD如何损害我们的产品如何损害我们的产品ESD损坏的方式直接的方式间接的方式1.金属（小电阻）接触•带静电的物体接触产品(HBM)•物体接触带静电的产品(CDM)2.电路•热拔插•带电测试静...
