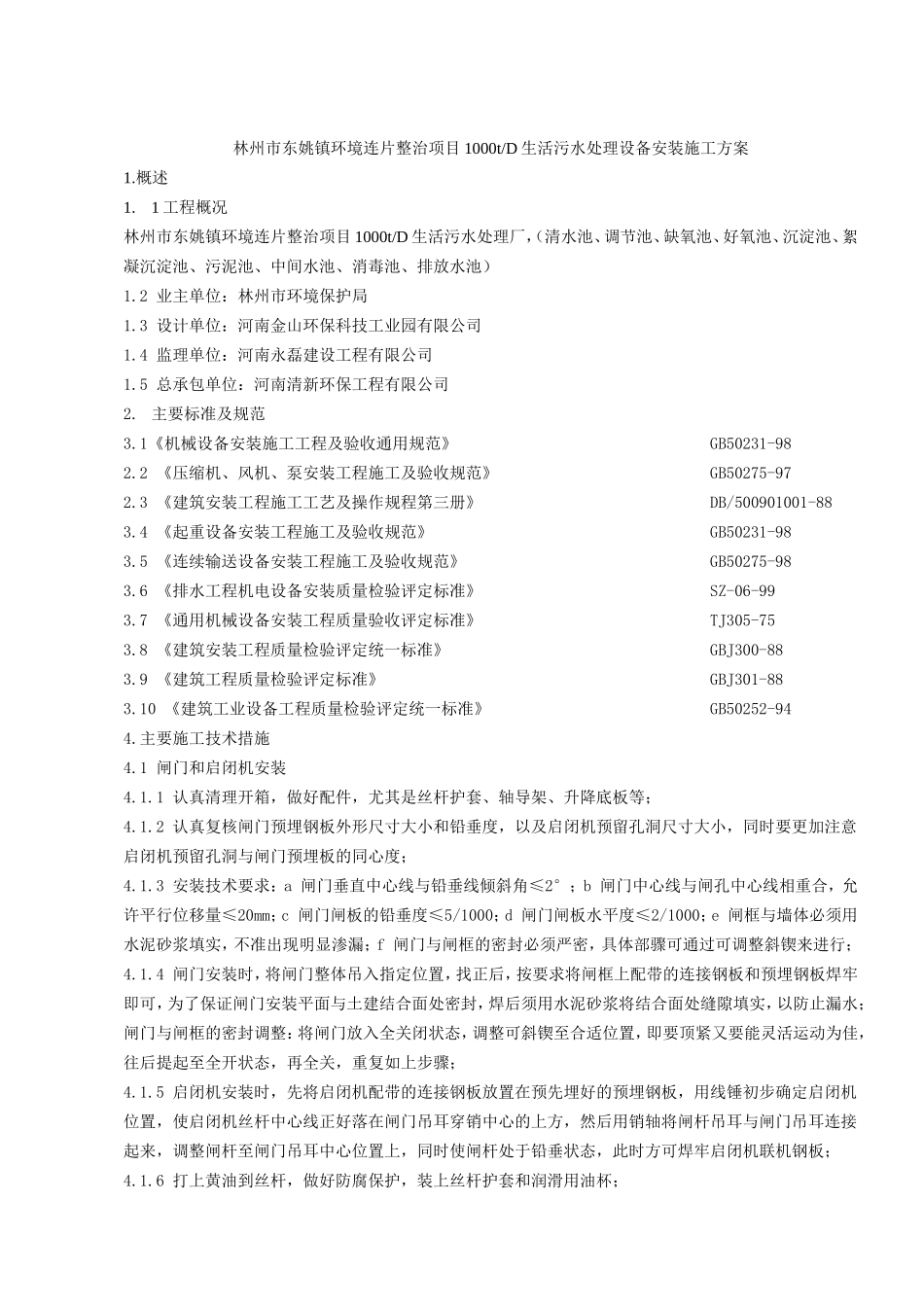

林州市东姚镇环境连片整治项目1000t/D生活污水处理设备安装施工方案1.概述1.1工程概况林州市东姚镇环境连片整治项目1000t/D生活污水处理厂，（清水池、调节池、缺氧池、好氧池、沉淀池、絮凝沉淀池、污泥池、中间水池、消毒池、排放水池）1.2业主单位：林州市环境保护局1.3设计单位：河南金山环保科技工业园有限公司1.4监理单位：河南永磊建设工程有限公司1.5总承包单位：河南清新环保工程有限公司2.主要标准及规范3.1《机械设备安装施工工程及验收通用规范》GB50231-982.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-972.3《建筑安装工程施工工艺及操作规程第三册》DB/500901001-883.4《起重设备安装工程施工及验收规范》GB50231-983.5《连续输送设备安装工程施工及验收规范》GB50275-983.6《排水工程机电设备安装质量检验评定标准》SZ-06-993.7《通用机械设备安装工程质量验收评定标准》TJ305-753.8《建筑安装工程质量检验评定统一标准》GBJ300-883.9《建筑工程质量检验评定标准》GBJ301-883.10《建筑工业设备工程质量检验评定统一标准》GB50252-944.主要施工技术措施4.1闸门和启闭机安装4.1.1认真清理开箱，做好配件，尤其是丝杆护套、轴导架、升降底板等；4.1.2认真复核闸门预埋钢板外形尺寸大小和铅垂度，以及启闭机预留孔洞尺寸大小，同时要更加注意启闭机预留孔洞与闸门预埋板的同心度；4.1.3安装技术要求：a闸门垂直中心线与铅垂线倾斜角≤2°；b闸门中心线与闸孔中心线相重合，允许平行位移量≤20mm；c闸门闸板的铅垂度≤5/1000；d闸门闸板水平度≤2/1000；e闸框与墙体必须用水泥砂浆填实，不准出现明显渗漏；f闸门与闸框的密封必须严密，具体部骤可通过可调整斜锲来进行；4.1.4闸门安装时，将闸门整体吊入指定位置，找正后，按要求将闸框上配带的连接钢板和预埋钢板焊牢即可，为了保证闸门安装平面与土建结合面处密封，焊后须用水泥砂浆将结合面处缝隙填实，以防止漏水；闸门与闸框的密封调整：将闸门放入全关闭状态，调整可斜锲至合适位置，即要顶紧又要能灵活运动为佳，往后提起至全开状态，再全关，重复如上步骤；4.1.5启闭机安装时，先将启闭机配带的连接钢板放置在预先埋好的预埋钢板，用线锤初步确定启闭机位置，使启闭机丝杆中心线正好落在闸门吊耳穿销中心的上方，然后用销轴将闸杆吊耳与闸门吊耳连接起来，调整闸杆至闸门吊耳中心位置上，同时使闸杆处于铅垂状态，此时方可焊牢启闭机联机钢板；4.1.6打上黄油到丝杆，做好防腐保护，装上丝杆护套和润滑用油杯；2.4泵安装4.2.1潜水排污泵安装4.2.1.1检查发货情况是否与装箱单一致，运输过程有无损坏，尤其是电缆线的折断及密封，底座出口与泵进口的配套，泵出口的尺寸大小等；4.2.1.2检查泵坑内有无杂物、积水，若有应采取措施清除，同时池底应平整；4.2.1.3按安装工艺图复核基础，重点检查标高、预留洞大小、深度、纵横轴向尺寸、平面水平度、导轨支架预留钢板的高度、间距、数量等；4.2.1.4待基础与设备均复核无误后，将泵支座调至相应的位置，在这个过程中要注意碰撞问题，调整底座、垫实底面、采用“＃”垫铁，保证底板底座耦合斜面水平与接口的铅垂度；4.2.1.5将导轨吊至安装耦合底座上、下部与底座接口相连接固定，上部与池壁上预埋焊牢的导向支座支架上；4.2.1.6将接口装到相应的水泵上，将水泵的接口滑轮沿着导轨放入支撑耦合底座上，使其二者耦合在一起，保证接触面严密；4.2.1.7安装电缆挂链，下部套在水泵本体上，上部设置在导轨顶部导向支架上，用卸扣连接，便于检修；4.2.1.8将防水电缆固定在挂链上，用扎带扎实，但应允许一定驰度，不能用力抖动；4.2.1.9将水泵电源电缆接通，方向应与箭头标志一致；4.2.1.10电气按接线图施工，电阻测定值不得低于2兆欧；4.2.2其他泵安装（按照通用规范要求进行，此处不详述，施工时由工长具体讲解）；2.5带式脱水机安装4.3.1安装前的准备4.3.1.1对照系统清单查验辅机配件是否齐全完整；4.3.1.2对照主机和辅机土建图检查土建尺寸（如外形、标高、水平度、间距）预留孔及预埋件是否符合要求；4.3.1.3对设备在运输过程中的缺损和伤害，要进行全面的检查和修...
