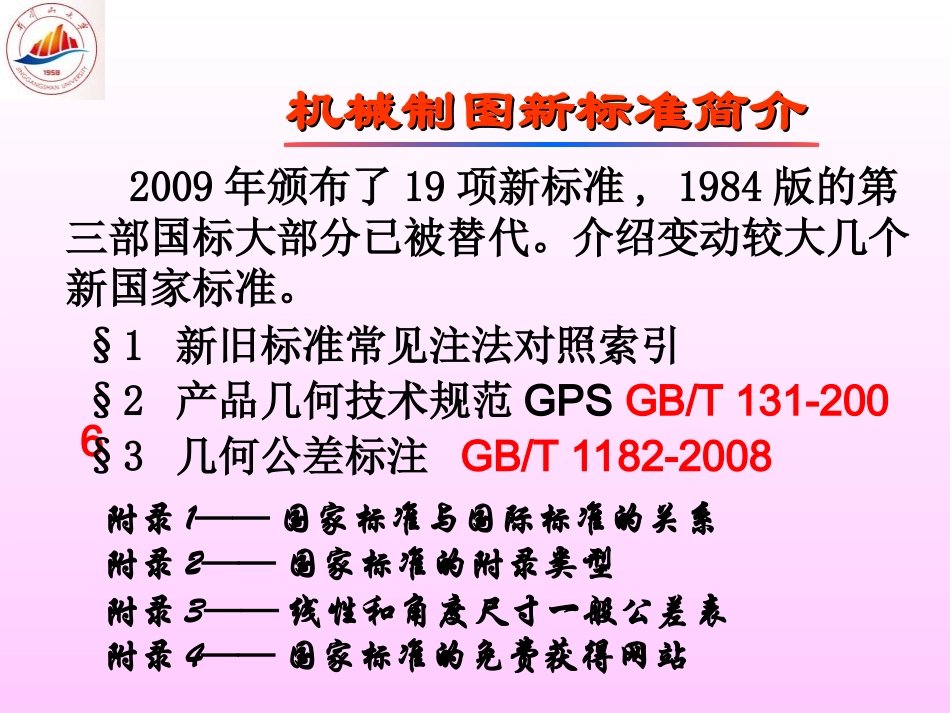

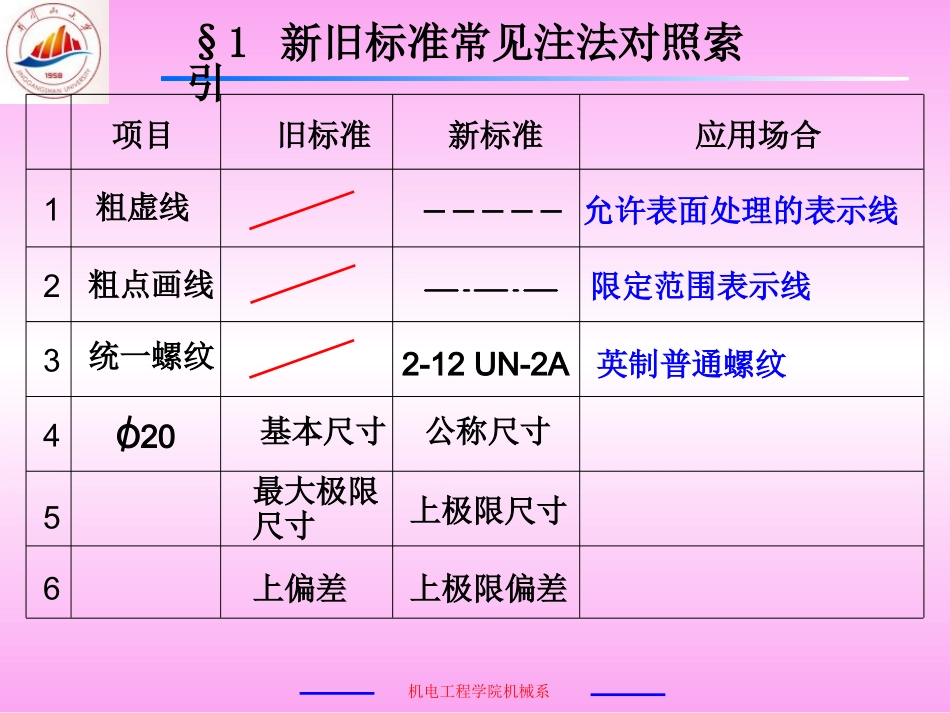

机械制图新标准简介机械制图新标准简介2011年4月20日GBGBGBGB机械制图新标准简介机械制图新标准简介附录1——国家标准与国际标准的关系§1新旧标准常见注法对照索引§2产品几何技术规范GPSGB/T131-2006§3几何公差标注GB/T1182-2008附录4——国家标准的免费获得网站2009年颁布了19项新标准,1984版的第三部国标大部分已被替代。介绍变动较大几个新国家标准。附录3——线性和角度尺寸一般公差表附录2——国家标准的附录类型机电工程学院机械系§1新旧标准常见注法对照索引旧标准新标准粗虚线粗点画线应用场合允许表面处理的表示线限定范围表示线项目124365统一螺纹英制普通螺纹2-12UN-2A基本尺寸公称尺寸最大极限尺寸上极限尺寸O20上偏差上极限偏差机电工程学院机械系§1新旧标准常见注法对照索引旧标准新标准普通平键应用场合增加键宽参数项目89111213键10×100键16×10×10045°倒角2×45°C2多个直径2-O202×O20微观不平十点高度Ry停止使用其余表面粗糙度其余3.2注在标题上方附近基准符号三角形涂黑或空白,与轮廓接触。102×R20××机电工程学院机械系明细栏竖向分隔线源自源自GB/T10609.2-2009GB/T10609.2-2009源自源自GB/T10609.2-89GB/T10609.2-89被众多权威教材误导了半个世纪，错误还在延续，责任···？——粗实线机电工程学院机械系粗虚线的应用允许对轴颈的进行表面处理，用粗虚线表示。Fe/Ep·Cr60hd/Mp源自源自GB/T4457.4-2002GB/T4457.4-2002机电工程学院机械系粗点画线的应用-1限定局部热处理表面的范围，用粗点画线给出其局部范围。源自源自GB/T4457.4-2002GB/T4457.4-2002机电工程学院机械系粗点画线的应用-2如果给出的公差尽适用于要素的某一指定局部，用粗点画线给出局部范围。源自源自GB/T1182-2008GB/T1182-2008机电工程学院机械系公称尺寸名称的改变源自源自GB/T1800.1-2009GB/T1800.1-2009上偏差——上极限偏差下偏差——下极限偏差机电工程学院机械系统一螺纹的代号名称代号粗牙螺纹UNC或UNRC细牙螺纹UNF或UNRF超细牙螺纹UNEF或UNREF恒定螺距系列螺纹UN或UNR注：螺纹代号内的字母R，表示外螺纹的牙底应该倒园，其最小圆弧半径为0.10825318P。源自源自GB/T20666-2006GB/T20666-20062－12UN－2A公称直径牙数/英寸螺纹代号(恒定螺距)公差带代号A为外螺纹右旋机电工程学院机械系齿轮的画法源自源自GB/T44599.2-2003GB/T44599.2-2003齿根圆和齿根线画成细实线，也可以省略不画，在剖视图中，用粗实线绘制。机电工程学院机械系产品几何技术规范（GPS），是规范所有符合机械工程规律的几何形体产品的一套几何量技术标准。§2GB/T131-2006GPSGB/T131-2006特点可以归纳为“四个全新”，即新概念、新代号、新注法、新解释。GB/T131-93表面粗糙度符号、代号及其注法GB/T131-2006技术产品中表面结构的表示法HuatSunCopyrightHuatSunCopyrightjxztHuatSunCopyrigHuatSunCopyrighthtGB/T131名称上的变化GB/T131-93GB/T131-2006机电工程学院机械系§1GB/T131-2006GPS产品几何技术规范（GPS）基础标准综合标准通用标准补充标准尺寸精度表面结构几何公差形状方向位置跳动表面波纹度表面粗糙度表面纹理表面缺陷表面几何形状GB/T131-2006GB/T1031-2009新一代的GPS理论体系是基于计量学，取代了以前的几何学。GB/T1182-2008HuatSunCopyrightHuatSunCopyrightjxztHuatSunCopyrigHuatSunCopyrightht表面结构参数范围表面结构参数轮廓参数图形参数支持率曲线参数W参数（波纹度图形）R参数（粗糙度图形）R参数（粗糙度）P参数（原始轮廓）R参数（粗糙度轮廓）P参数（原始轮廓）W参数（波纹度轮廓）GB/T3505GB/T18618GB/T18778.2HuatSunCopyrightHuatSunCopyrightjxztHuatSunCopyrigHuatSunCopyrightht新概念上的变化1993版2006版表面粗糙度的基本符号表面结构的基本图形符号HuatSunCopyrightHuatSunCopyrightjxztHuatSunCopyrigHuatSunCopyrightht代号的文本表示允许任何工艺去除材料不去除材料APAMRRNMR(AnyProcessAllow)(MaterialRemove)(NoMaterialRemove)帮助记忆而杜撰的英文例题选讲MRR0.0025-0.8/Rz3.2表面结构的图形表示＝表面结构的文本表示传输带标注包括滤波器截止波长（...
