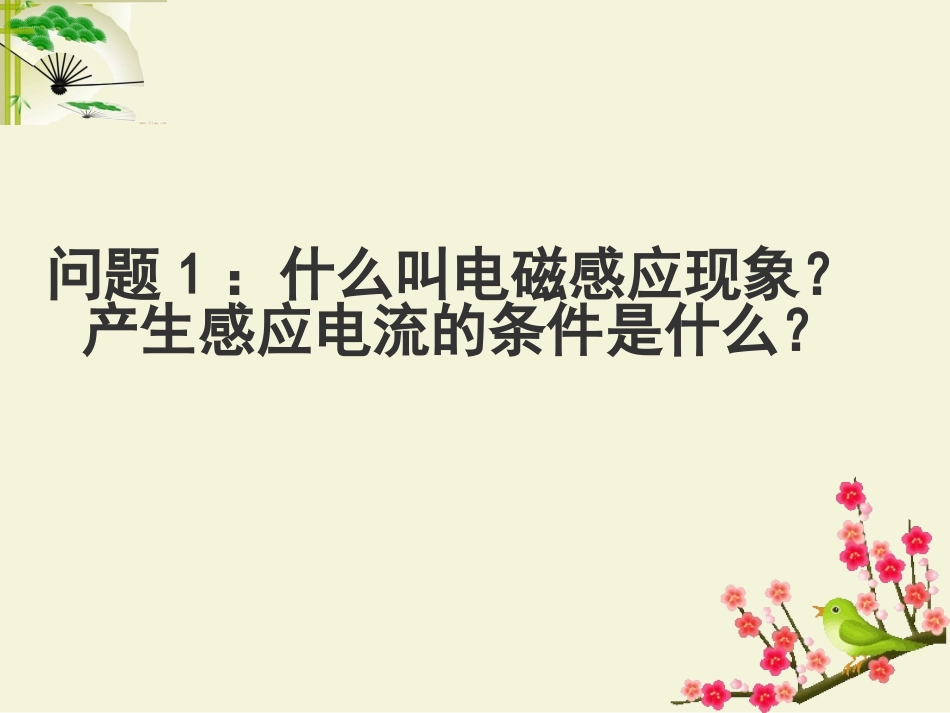

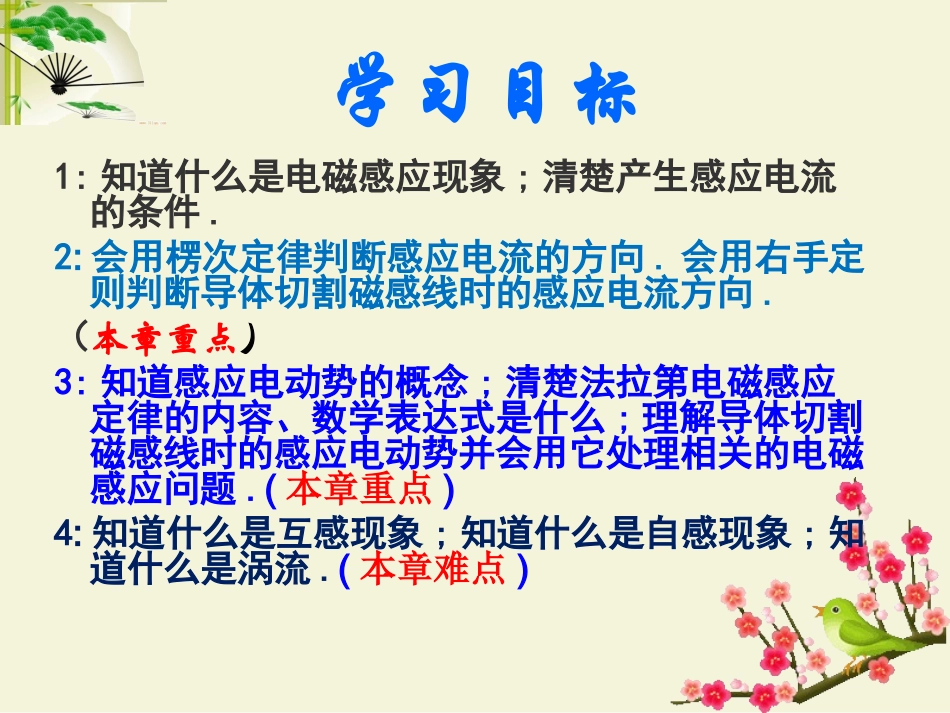

第四章:电磁感应复习学习目标1:知道什么是电磁感应现象;清楚产生感应电流的条件.2:会用楞次定律判断感应电流的方向.会用右手定则判断导体切割磁感线时的感应电流方向.（本章重点）3:知道感应电动势的概念;清楚法拉第电磁感应定律的内容、数学表达式是什么;理解导体切割磁感线时的感应电动势并会用它处理相关的电磁感应问题.(本章重点)4:知道什么是互感现象;知道什么是自感现象;知道什么是涡流.(本章难点)问题1：什么叫电磁感应现象？产生感应电流的条件是什么？1.电磁感应现象:2.感应电流产生的条件:b.穿过电路的磁通量发生变化.a.电路要闭合;归纳总结:只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流产生。1．如图所示的匀强磁场中有一个矩形闭合导线框。在下列几种情况下，线框中是否产生感应电流？（1）保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）（2）保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）（3）线框绕轴线AB转动（图丙）。没有没有有3.巩固练习2．如图所示，磁场中有一个闭合的弹簧线圈。先把线圈撑开（图甲），然后放手，让线圈收缩（图乙）。线圈收缩时，其中是否有感应电流？为什么？3.巩固练习问题2:如何判定感应电流的方向呢？如何用楞次定律判断感应电流的方向?如何用右手定则判断导体切割磁感线时的感应电流方向?感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。2.楞次定律：1）“阻碍”的含义2）应用楞次定律判断感应电流方向的步骤？①确定原磁场方向②判定原磁场如何变化（增大还是减小）③确定感应电流的磁场方向（增反减同）④根据安培定则判定感应电流的方向3.楞次定律的理解例：4.巩固练习1.下列关于楞次定律的说法中，正确的是()A．当引起感应电流的磁通量增加时，感应电流的磁场方向与原磁场的方向相同B．当引起感应电流的磁通量增加时，感应电流的磁场方向与原磁场的方向相反C．当引起感应电流的磁通量减小时，感应电流的磁场方向与原磁场的方向相同D．当引起感应电流的磁通量减小时，感应电流的磁场方向与原磁场的方向相反BCBC2.如图所示，让闭合线圈由位置1通过一个匀强磁场运动到位置2。线圈在运动过程中，什么时候没有感应电流？为什么？什么时候有感应电流？方向如何？伸开右手，使拇指与其余四个手指垂直并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动方向，这时四指所指的方向就是感应电流方向.5.右手定则：【思考与讨论】如图所示，导体棒AB向右运动。（1）我们研究的是哪个闭合电路？（2）当导体棒AB向右运动时，穿过闭合电路的磁通量是增大还是减少？（3）感应电流的磁场应该是沿哪个方向方向如何？（4）导体棒AB中的感应电流是沿哪个方向的？问题3:什么叫感应电动势?法拉第电磁感应定律内容、数学表达式是什么?导体切割磁感线时的感应电动势是什么?一、感应电动势（E）法拉第电磁感应定律——感应电动势的大小法拉第电磁感应定律——感应电动势的大小1.定义:在电磁感应现象中产生的电动势。2．磁通量变化越快，感应电动势越大。磁通量变化磁通量变化快慢磁通量tΦ121212tt一、感应电动势（E）法拉第电磁感应定律——感应电动势的大小法拉第电磁感应定律——感应电动势的大小1.定义:在电磁感应现象中产生的电动势。2．磁通量变化越快，感应电动势越大。电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。二、法拉第电磁感应定律1.内容:一、感应电动势（E）法拉第电磁感应定律——感应电动势的大小电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。二、法拉第电磁感应定律1.内容:tΦnE(n为线圈的匝数)2.数学表达式:tΦ1212tt三、导体切割磁感线时的感应电动势(重要推论)如图所示闭合线圈一部分导体ab处于匀强磁场中，磁感应强度是B，ab以速度v匀速切割磁感线，求产生的感应电动势。回路在时间t内增大的面积为：ΔS=LvΔt解：产生的感应电动势为：穿过回路的磁通量的变化为：ΔΦ=BΔStΦE=BLvΔtttBLvBLvGvθBV2V1=Vsinθ若导体斜切磁...
