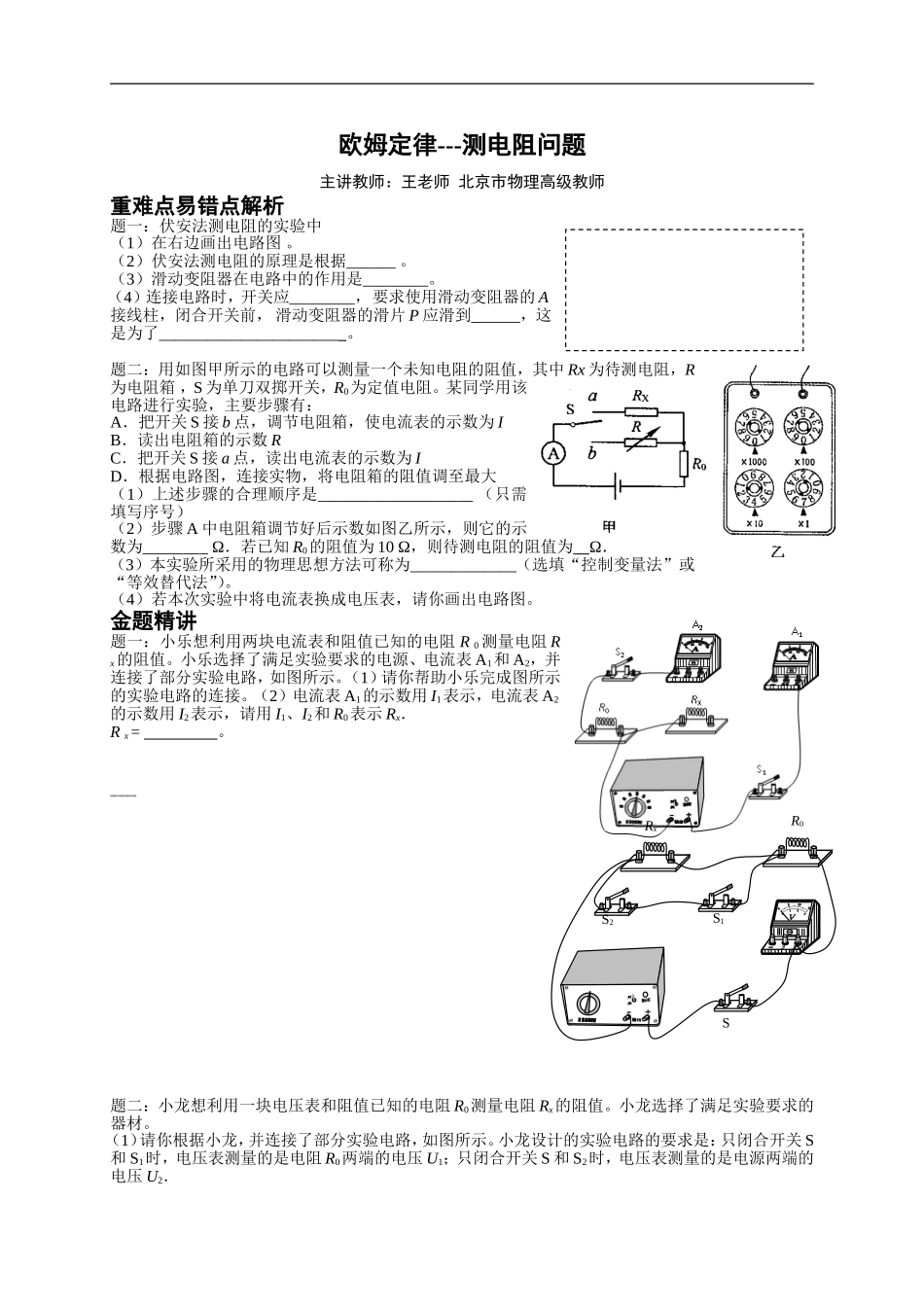

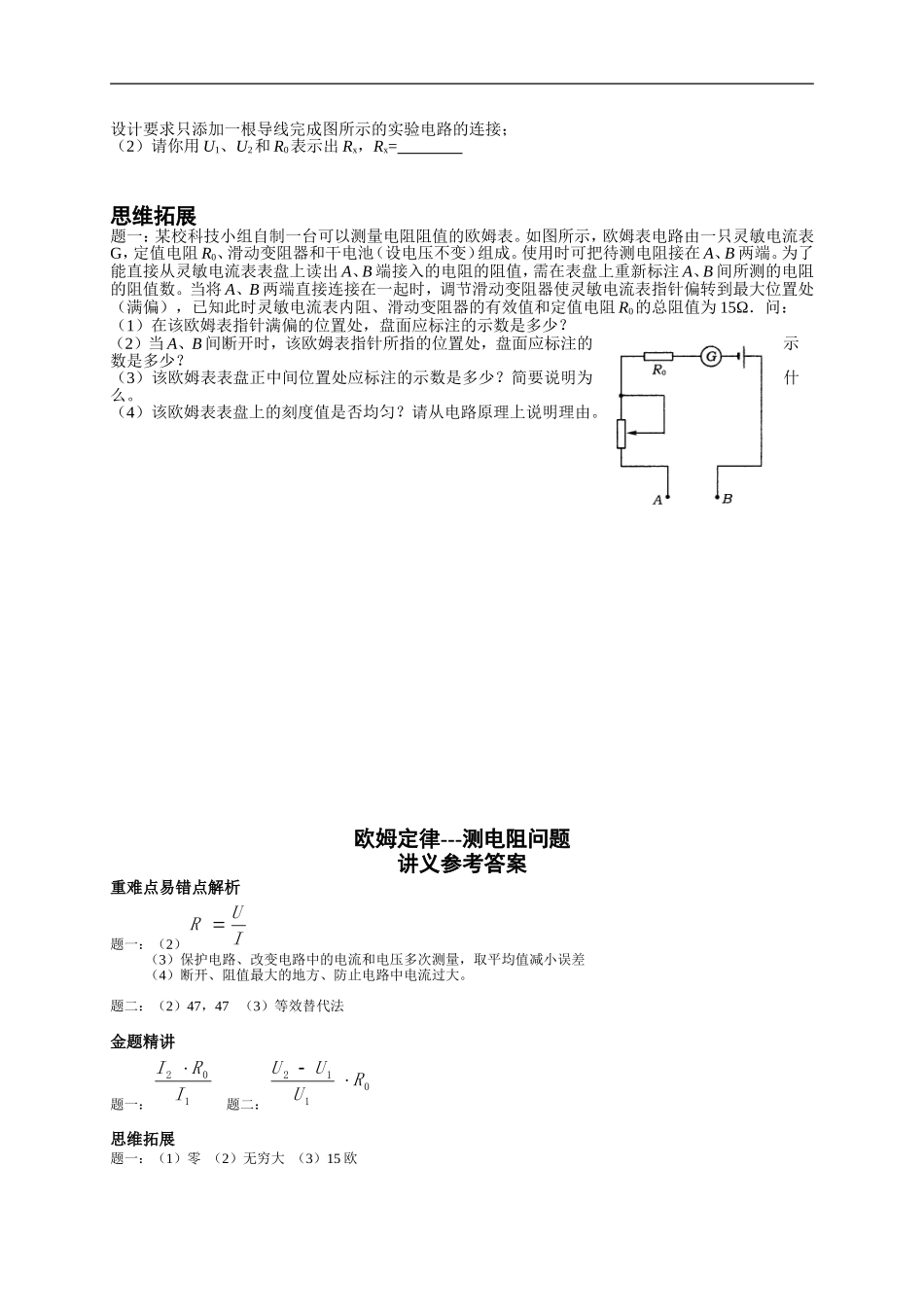

欧姆定律---测电阻问题主讲教师：王老师北京市物理高级教师重难点易错点解析题一：伏安法测电阻的实验中（1）在右边画出电路图。（2）伏安法测电阻的原理是根据______。（3）滑动变阻器在电路中的作用是________。（4）连接电路时，开关应________，要求使用滑动变阻器的A接线柱，闭合开关前，滑动变阻器的滑片P应滑到______，这是为了______________________。题二：用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱，S为单刀双掷开关，R0为定值电阻。某同学用该电路进行实验，主要步骤有：A．把开关S接b点，调节电阻箱，使电流表的示数为IB．读出电阻箱的示数RC．把开关S接a点，读出电流表的示数为ID．根据电路图，连接实物，将电阻箱的阻值调至最大（1）上述步骤的合理顺序是___________________（只需填写序号）（2）步骤A中电阻箱调节好后示数如图乙所示，则它的示数为________Ω．若已知R0的阻值为10Ω，则待测电阻的阻值为Ω．（3）本实验所采用的物理思想方法可称为_____________（选填“控制变量法”或“等效替代法”）。（4）若本次实验中将电流表换成电压表，请你画出电路图。金题精讲题一：小乐想利用两块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图所示。（1）请你帮助小乐完成图所示的实验电路的连接。（2）电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx．Rx=。题二：小龙想利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。小龙选择了满足实验要求的器材。（1）请你根据小龙，并连接了部分实验电路，如图所示。小龙设计的实验电路的要求是：只闭合开关S和S1时，电压表测量的是电阻R0两端的电压U1；只闭合开关S和S2时，电压表测量的是电源两端的电压U2．SS1S2RxR0设计要求只添加一根导线完成图所示的实验电路的连接；（2）请你用U1、U2和R0表示出Rx，Rx=思维拓展题一：某校科技小组自制一台可以测量电阻阻值的欧姆表。如图所示，欧姆表电路由一只灵敏电流表G，定值电阻R0、滑动变阻器和干电池（设电压不变）组成。使用时可把待测电阻接在A、B两端。为了能直接从灵敏电流表表盘上读出A、B端接入的电阻的阻值，需在表盘上重新标注A、B间所测的电阻的阻值数。当将A、B两端直接连接在一起时，调节滑动变阻器使灵敏电流表指针偏转到最大位置处（满偏），已知此时灵敏电流表内阻、滑动变阻器的有效值和定值电阻R0的总阻值为15Ω．问：（1）在该欧姆表指针满偏的位置处，盘面应标注的示数是多少？（2）当A、B间断开时，该欧姆表指针所指的位置处，盘面应标注的示数是多少？（3）该欧姆表表盘正中间位置处应标注的示数是多少？简要说明为什么。（4）该欧姆表表盘上的刻度值是否均匀？请从电路原理上说明理由。欧姆定律---测电阻问题讲义参考答案重难点易错点解析题一：（2）IUR（3）保护电路、改变电路中的电流和电压多次测量，取平均值减小误差（4）断开、阻值最大的地方、防止电路中电流过大。题二：（2）47，47（3）等效替代法金题精讲题一：102IRI题二：0112RUUU思维拓展题一：（1）零（2）无穷大（3）15欧（4）表盘上的刻度值是不均匀的，)(总RRUIx，可见：I与RX不成正比，所以欧姆表刻度不均匀。
