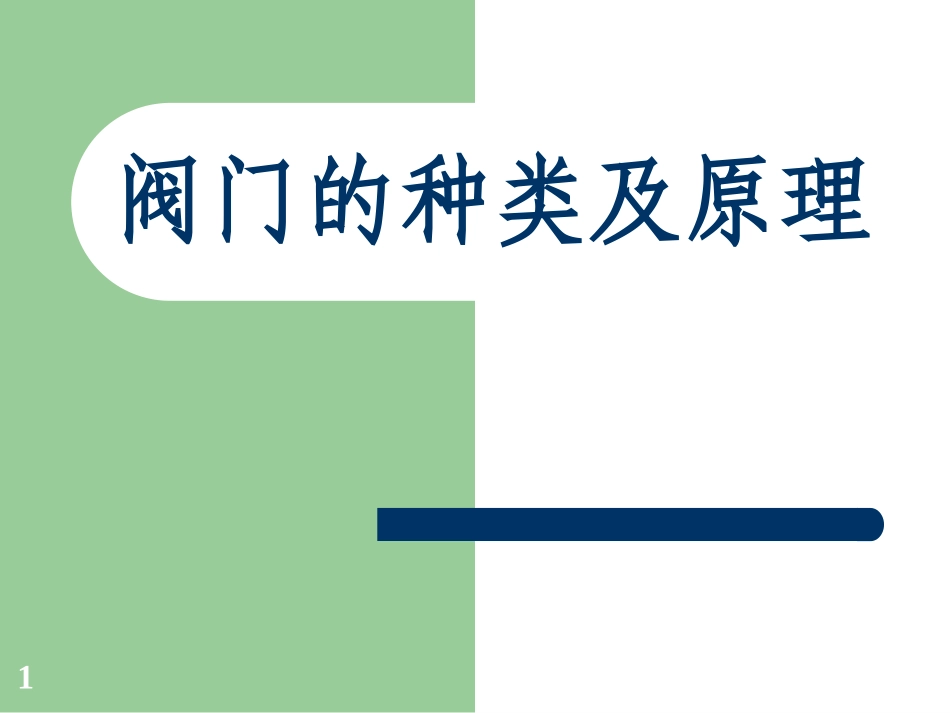

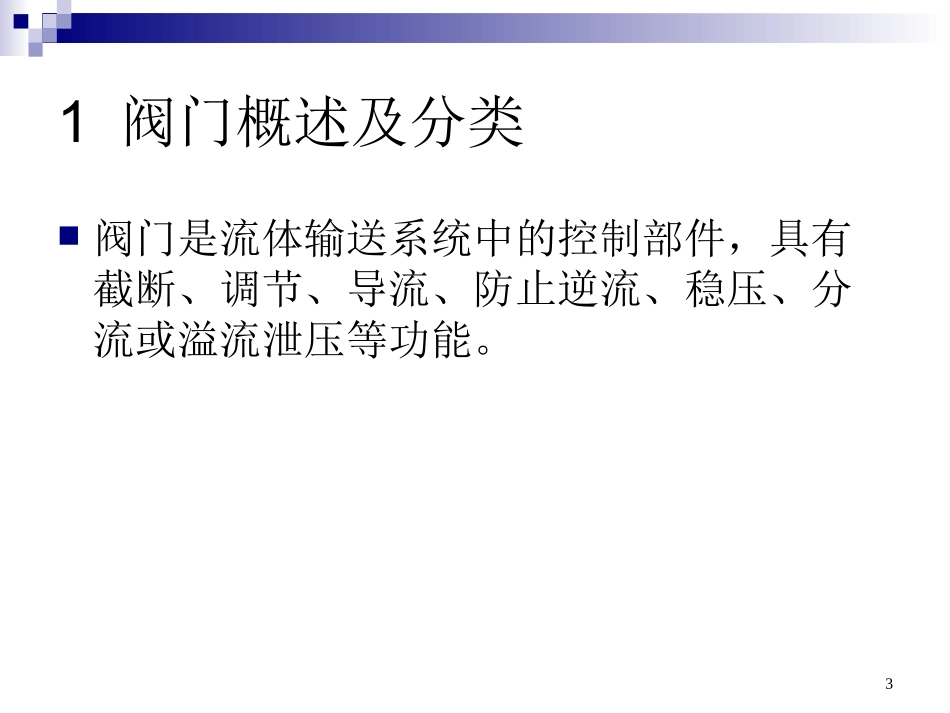

1阀门的种类及原理2主要内容1阀门概述及分类2典型阀门介绍3电动和气动执行机构及调试4阀门的试验5常见故障及维修31阀门概述及分类阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。4阀门的种类很多，且有多种分类方法：一、按用途和作用分类1、截断阀类：主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。2、调节阀类：主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。3、止回阀类：用于阻止介质倒流。包括各种结构的止回阀。4、分流阀类：用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。5、安全阀类：用于超压安全保护。包括各种类型的安全阀。5二、按主要参数分类1、按压力分类(1)真空阀工作压力低于标准大气压的阀门。(2)低压阀公称压力PN<1.6MPa的阀门。(3)中压阀公称压力PN<2.5~6.4Mpa的阀门。(4)高压阀公称压力PN10.0~80.0Mpa的阀门。(5)超高压阀公称压力PN≥100Mpa的阀门。2、按介质工作温度分类(1)高温阀t>450℃的阀门。(2)中温阀120≤t<450℃℃的阀门。(3)常温阀-40≤t<120℃℃的阀门。(4)低温阀-100≤t<-40℃℃的阀门。(5)超低温阀t<-100℃的阀门。63、按阀体材料分类(1)非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。(2)金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢阀门。(3)金属阀体衬里阀门如衬铅阀门、衬塑料阀门、衬搪瓷阀门。7三、通用分类法这种分类方法既按原理、作用又按结构划分，是目前国内、国际最常用的分类方法。一般分为：闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、节流阀、安全阀、减压阀、疏水阀、调节阀。82典型阀门2.1闸阀闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。明杆楔式单闸板闸阀9从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。最常用的形式是楔式闸阀和平行式闸阀。10111213142.2截止阀截止阀是用于截断介质流动的，截止阀的阀杆轴线与阀座密封面垂直，通过带动阀芯的上下升降进行开断。截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，并具有非常可靠的切断动作，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。15介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高。引入截止阀的流体从阀芯下部引入称为正装，从阀芯上部引入称为反装，正装时阀门开启省力，关闭费力，反装时，阀门关闭严密，开启费力，截止阀一般正装。16171819202.3止回阀止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。包括旋启式止回阀和升降式止回阀。2122232.4蝶阀蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则是全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的阻力很小，故具有较好的流量控制特性，可以作调节用。24252627蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封，金属密封能适...
