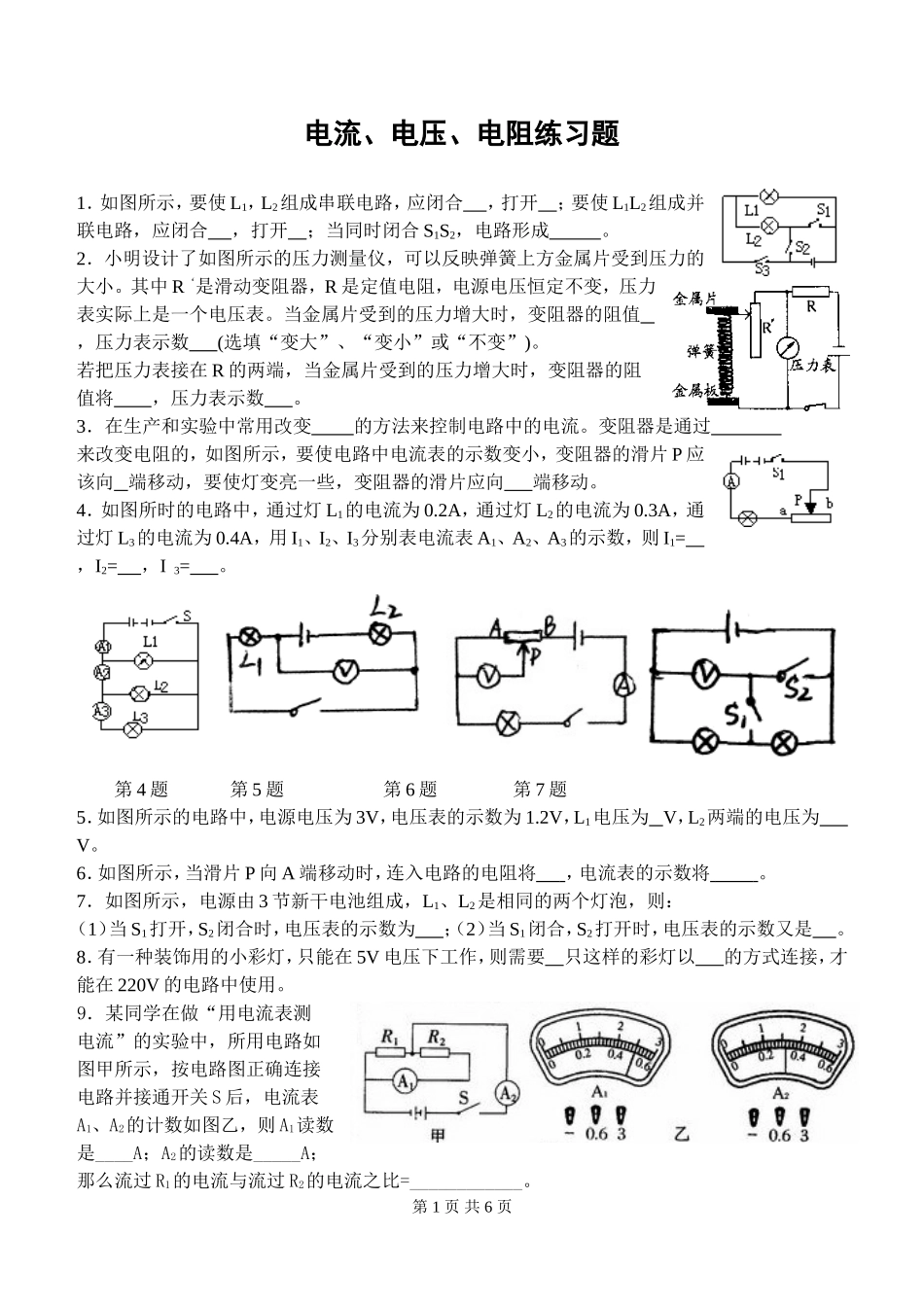

电流、电压、电阻练习题1．如图所示，要使L1，L2组成串联电路，应闭合，打开；要使L1L2组成并联电路，应闭合，打开；当同时闭合S1S2，电路形成。2．小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值，压力表示数(选填“变大”、“变小”或“不变”)。若把压力表接在R的两端，当金属片受到的压力增大时，变阻器的阻值将，压力表示数。3．在生产和实验中常用改变的方法来控制电路中的电流。变阻器是通过来改变电阻的，如图所示，要使电路中电流表的示数变小，变阻器的滑片P应该向端移动，要使灯变亮一些，变阻器的滑片应向端移动。4．如图所时的电路中，通过灯L1的电流为0.2A，通过灯L2的电流为0.3A，通过灯L3的电流为0.4A，用I1、I2、I3分别表电流表A1、A2、A3的示数，则I1=，I2=，I3=。第4题第5题第6题第7题5．如图所示的电路中，电源电压为3V，电压表的示数为1.2V，L1电压为V，L2两端的电压为V。6．如图所示，当滑片P向A端移动时，连入电路的电阻将，电流表的示数将。7．如图所示，电源由3节新干电池组成，L1、L2是相同的两个灯泡，则：（1）当S1打开，S2闭合时，电压表的示数为；（2）当S1闭合，S2打开时，电压表的示数又是。8．有一种装饰用的小彩灯，只能在5V电压下工作，则需要只这样的彩灯以的方式连接，才能在220V的电路中使用。9．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是____A；A2的读数是_____A；那么流过R1的电流与流过R2的电流之比=____________。第1页共6页10．在探究“电阻上的电流跟电压的关系”中：(1)我们首先会提出什么问题？；(2)你或同学们有什么猜想？请说出来：；(3)在设计实验时，需改变电压，你和同学们在实验中是采用什么办法的？(说出所用的器材和方法)；(4)通过分析记录数据，你得出的结论是：。二、选择题：1、关于导体的电阻，下列说法中正确的是（）A、导体电阻的大小决定于导体的长度和横截面积B、导体两端的电压越小，电阻越小C、通过导体的电流越小，电阻越大D、以上说法都不对2，ABCD四盏灯，AB连在同一电路中，当闭合开关，AB二灯均亮；CD二灯连在同一电路中且都亮，当打开开关，只有C灯亮，而D灯熄灭，则它们的连接是（）A．AB是串联，CD是并联；B．AB是并联，CD是串联；C．AB可能是串联，CD一定是并联；D．AB一定是串联，CD可能是并联；3，在寻找熔丝熔断的原因中，下列原因中可以排除的是（）A，开关内部碰线B，灯座内部碰线C，插座内部碰线D，插头内部碰线4，如图，闭和开关S，发现灯不亮且熔丝未烧断，用试电笔在A、B、C、D测试，发现ACD都能使氖管发光，只有B点氖管不发光，则故障是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断开D．电线BD段某处断开5．在图中所示的电路，电源电压不变。闭合电键K，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是：（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路6，若用一个开关控制两个电灯，那么这两个电灯的连接方式是（）A，它们一定是串联B，它们一定是并联C，它们可能串联也可能并联D，无法判断7，如图所示，下列说法正确的是（）A，L1和L3并联后再和L2串联B，出现局部短路，只有L1能发光C，出现局部短路，只有L2能发光D，L1、L2、L3是并联8，如图所示，开关S闭合时，可能发生的现象是（）A，L1亮，L2不亮B，L1的线烧断C．导线被烧断D，电池被烧坏9，如图所示的是理发用的电吹风的电路图，电动机符号为M，则下列对选择开关和电路连接的第2页共6页说法正确的是（）A．开关放在“热”时，M与电热丝串联B．开关放在“热”时，M与电热丝并联C．开关放在“冷”时，M处于短路D．开关放在“停”时，M被短路10，关于家庭电路，下列说法正确的是（）A．保险丝应连在火线和零线之间。B．螺丝口灯座的螺丝套应接在火线上。C．控制电灯的开关应与电灯串联，并接在火线上。D．插座应与其它用电器串联，11、关于白炽灯丝...
