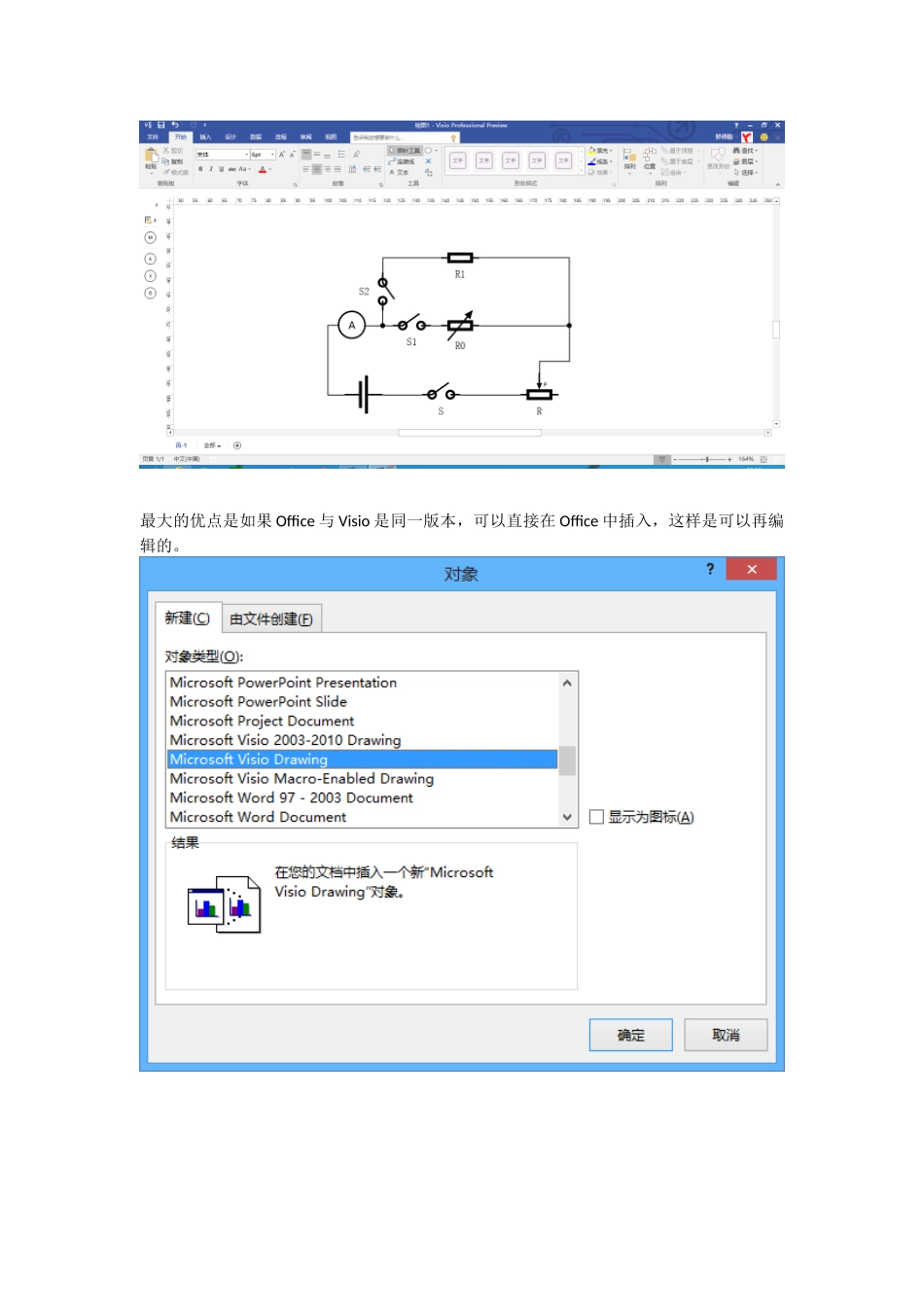

用Visio画电路图1、用Visio的优点1-1：自带基本电气模板，有常用的电路元件，可直接拖动到图中。大部分常用的元器件都在里面。不过，目前发现它不自带电压表、电流表、电动机、灵敏电流计、电磁继电器，需要自己创建，不过，创建模具以后，也可以直接拖放。3个电表和1个电动机都比较好办电磁继电器就不太好办了，可以用组合形状的方法，我正在试。连线通过调整，可以很整齐最大的优点是如果Office与Visio是同一版本，可以直接在Office中插入，这样是可以再编辑的。其它细节可以改变开关状态可以保存成可再修改的文件，也可以导出成图片事实上，Visio还可以制作其他图，例如知识网络图2、不足之处2-1滑动变阻器不能调节滑片位置，只能在正中间。即使不连接某一侧接线柱，也会显示出来。2-2相对高端的东西，刚一上手肯定比较麻烦，只有用时间长了才能适应。2-3使用是需要和Office配套的，而Visio2007貌似功能没这个全，下载地址也不太好找。
