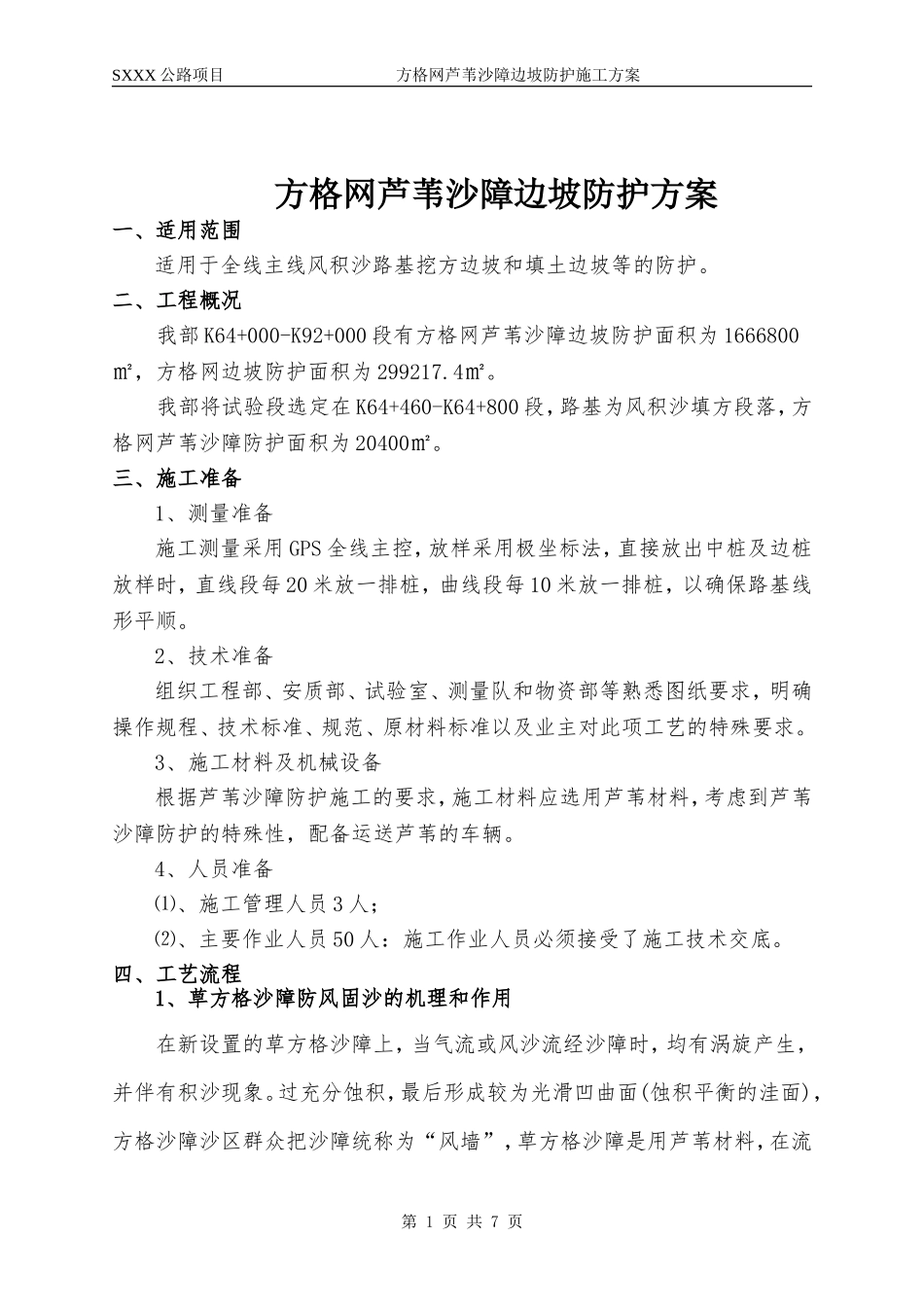

SXXX公路项目方格网芦苇沙障边坡防护施工方案方格网芦苇沙障边坡防护方案一、适用范围适用于全线主线风积沙路基挖方边坡和填土边坡等的防护。二、工程概况我部K64+000-K92+000段有方格网芦苇沙障边坡防护面积为1666800㎡，方格网边坡防护面积为299217.4㎡。我部将试验段选定在K64+460-K64+800段，路基为风积沙填方段落，方格网芦苇沙障防护面积为20400㎡。三、施工准备1、测量准备施工测量采用GPS全线主控，放样采用极坐标法，直接放出中桩及边桩放样时，直线段每20米放一排桩，曲线段每10米放一排桩，以确保路基线形平顺。2、技术准备组织工程部、安质部、试验室、测量队和物资部等熟悉图纸要求，明确操作规程、技术标准、规范、原材料标准以及业主对此项工艺的特殊要求。3、施工材料及机械设备根据芦苇沙障防护施工的要求，施工材料应选用芦苇材料，考虑到芦苇沙障防护的特殊性，配备运送芦苇的车辆。4、人员准备⑴、施工管理人员3人；⑵、主要作业人员50人：施工作业人员必须接受了施工技术交底。四、工艺流程1、草方格沙障防风固沙的机理和作用在新设置的草方格沙障上，当气流或风沙流经沙障时，均有涡旋产生，并伴有积沙现象。过充分蚀积，最后形成较为光滑凹曲面(蚀积平衡的洼面)，方格沙障沙区群众把沙障统称为“风墙”，草方格沙障是用芦苇材料，在流第1页共7页SXXX公路项目方格网芦苇沙障边坡防护施工方案动沙丘上扎设成方格状的挡风墙，以削弱风力的侵蚀。1）改变防护区土壤含水量在草方格沙障防护施工完成后的前期，草方格会积聚部分降水，使防护区土壤含水量增大，有利于草方格沙障间植物的生长。2）增大地表粗糙度，削弱近地面层风速地面铺设芦苇沙障方格网改变了近地面性质的第一个反映是加大了地面粗糙度，转化风沙运动条件，阻滞近地面层的风速。3）导致草方格沙障内气流场地和地表形态变化从沙丘上设置沙障地段的剖面来分析，在新设置的草方格沙障上，当风沙流经时，均有旋涡产生，有积沙现象。经过充分蚀积作用，最终形成光滑而稳定的凹曲面。由这种凹曲面组成的有规则纹状的下垫面，由于凹槽内回流的存在。对其顶部气流具有一种升力作用，通常称为这种小型浅槽的“升力效应”。既能保证在强风时沙面自身不起沙。又能使气流中挟带的少量外来沙物质被升气流搬运过境，不产生流沙的堆积。2、工艺流程第2页共7页SXXX公路项目方格网芦苇沙障边坡防护施工方案方格网芦苇沙障、边坡防护工艺流程1、方格网芦苇沙障施工工艺①、整平边坡，清除坡面松土、石屑等。②、根据施工图纸，测量放出坡脚线，平台控制点等。并在坡面上挂线或石灰打线放出1m×1m的正方形方格网，方格网与坡脚线成45度（或135度）的角。③、芦苇制备：用芦苇扎制草方格前需在材料上洒一些水，使之湿润，为的是提高材料的柔性，以免扎制时折断。芦苇在扎制前要碾压，目标是将管状的芦苇压劈,改变为柔性材料。扎制前将材料切成70cm长的段，整齐堆放。④、铺放芦苇：沿草方格网线平铺芦苇，扎制材料要垂直“线”排放，并置中间位置于线上。⑤、用平板铣（或钝仞平头铁锹防止切断材料)在草中部用力将其对折压入沙层内15～20cm，压入深度不小于15㎝，拥砂扶直；出露高度15～20cm(偏差为±2cm)，顶部宽度5～6cm，再用脚将草带两侧的沙踩实，并用铁锨或刮沙板将中间的沙向草带下刮一刮,使草方格提前形成碟形凹槽，有利于沙障内地面稳定。⑥、芦苇沙障防护必须符合相关技术标准、规范以及图纸要求，监理抽查合格后，再进行下一道道工序的施工。第3页共7页边坡整平铺设方格网线芦苇制备植入芦苇线性调整监理检查下道工序施工返工不合格合格SXXX公路项目方格网芦苇沙障边坡防护施工方案2、方格网边坡防护施工工艺①、整平边坡，清除坡面松土、石屑等。②、根据施工图纸，测量放出坡脚线，平台控制点等。并在坡面上挂线或石灰打线放出0.5m×0.5m的正方形方格网，方格网与坡脚线成45度（或135度）的角。③、芦苇制备：用芦苇扎制草方格前需在材料上洒一些水，使之湿润，为的是提高材料的柔性，以免扎制时折断。芦苇在扎制前要碾压，目标是将管状的芦苇压劈,改变为柔性材料。扎制前将材料切成100cm长的段，整齐堆...
