Altiumdesigner1proteldxpFiles标签使用PCB向导,创建一个有最基本的板子轮廓的空白PCB

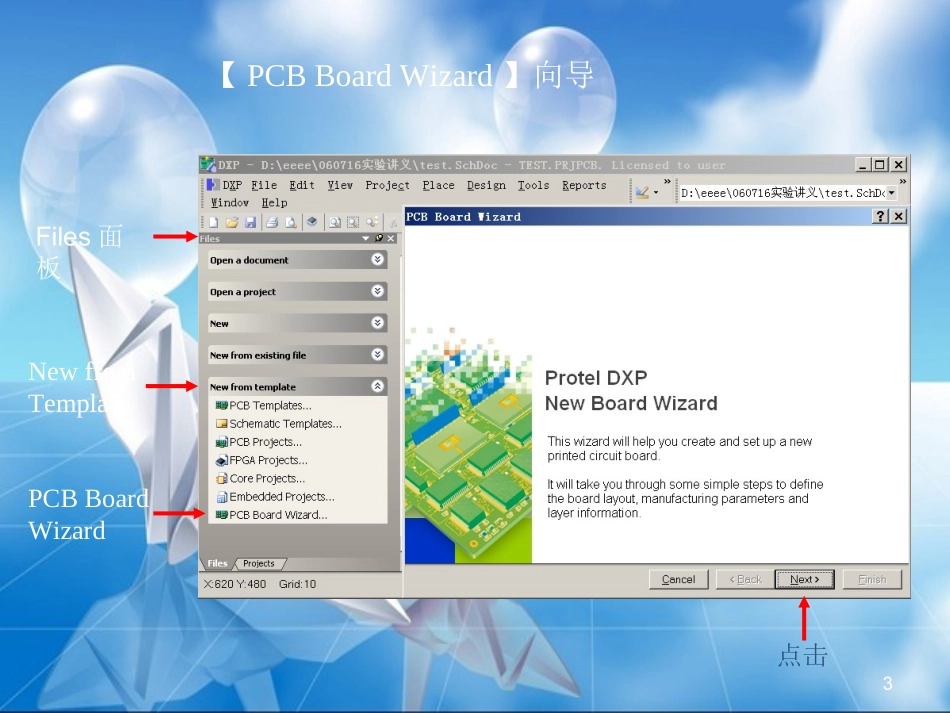

创建一个新的PCB文件:激活Files标签2Files面板NewfromTemplatePCBBoardWizard点击【PCBBoardWizard】向导3设置度量单位为英制(Imperial)继续4选择使用的板轮廓,本实例使用自定义(Custom)的板子尺寸
继续5定义板子尺寸为2×2inch
注意:1inch=1000mils定义板宽度高度继续6选择PCB板的层数信号层电源层和地层继续7过孔类型设置过孔继续8设置元件、布线的选项直插式元件焊盘间的导线数继续9设置PCB最小线宽、最小过孔宽度、最小孔径、最小线间距继续10完成PCB文件的生成完成11新建的PCB文档不在当前项目下12移动PCB文档到当前项目下PCB文档13执行【File】︱【SaveAs】命令可以对新的PCB文件重命名PCB文档14将项目中的原理图信息发送到目标PCB中当前窗口如果原理图为当前工作窗口,则要执行【Design】︱【UpdatePCBDocumenttest
PcbDoc】命令
15【EngineeringChangeOrder】对话框网络表导入合法改变扫描改变16网络表导入成功
导入成功关闭17导入网络表后的PCB图18使用【View】︱【FitDocument】命令恢复原理图视图19设置PCB工作区,如栅格、层和设计规则等
执行【Tools】︱【Preferences】
20确认SnaptoCenter选项被选中,这样光标会定位在元件的参考点上
选中21取消选择PadNets、PadNumbers和ViaNets选项不选字符串像素高度极限若选中复选框,当视图处于足够的放大率时将显示相应的项目若选中复选框,当视图处于足够的放大率时将显示相应的项目22设置栅格:执行【Desi
