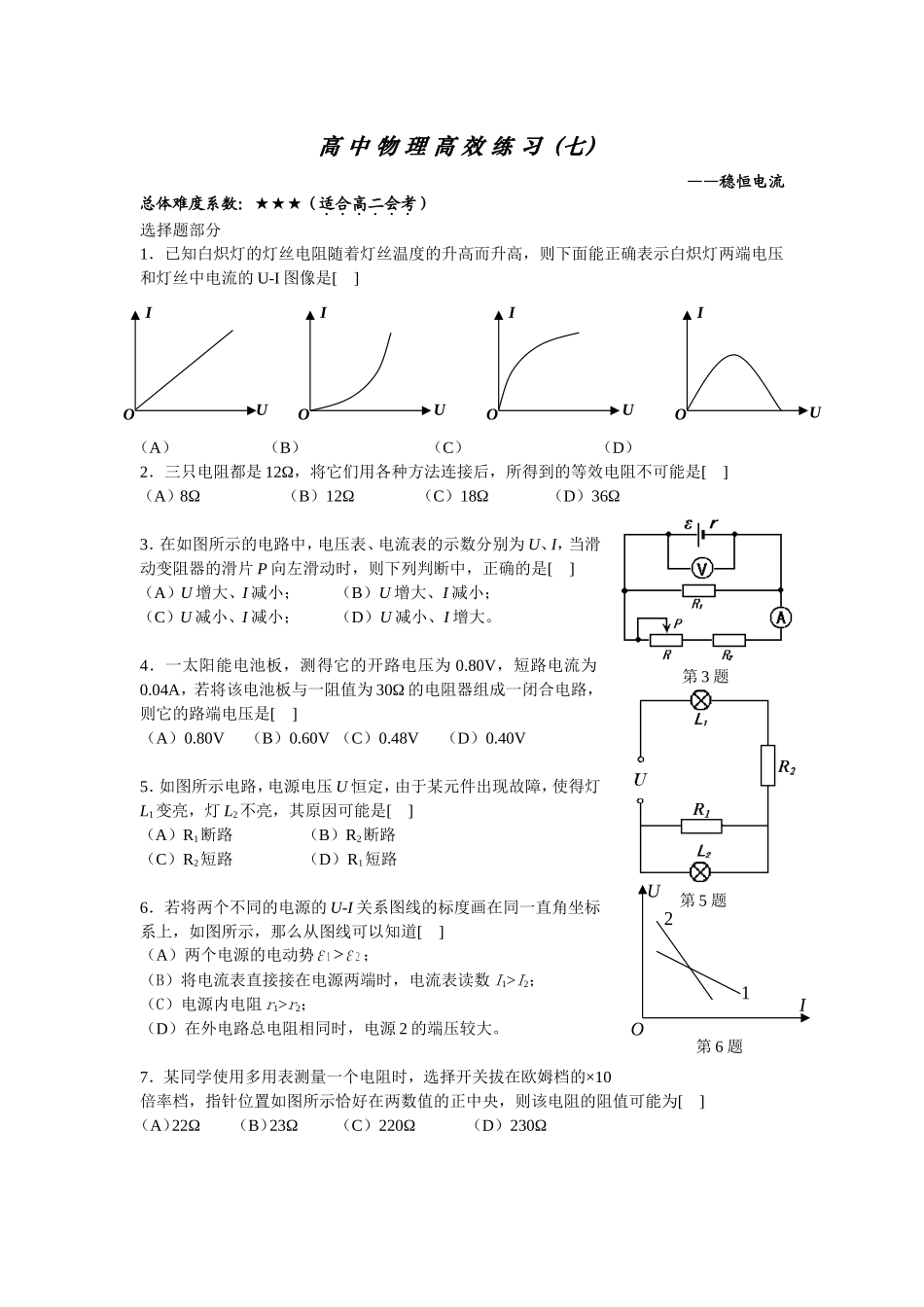

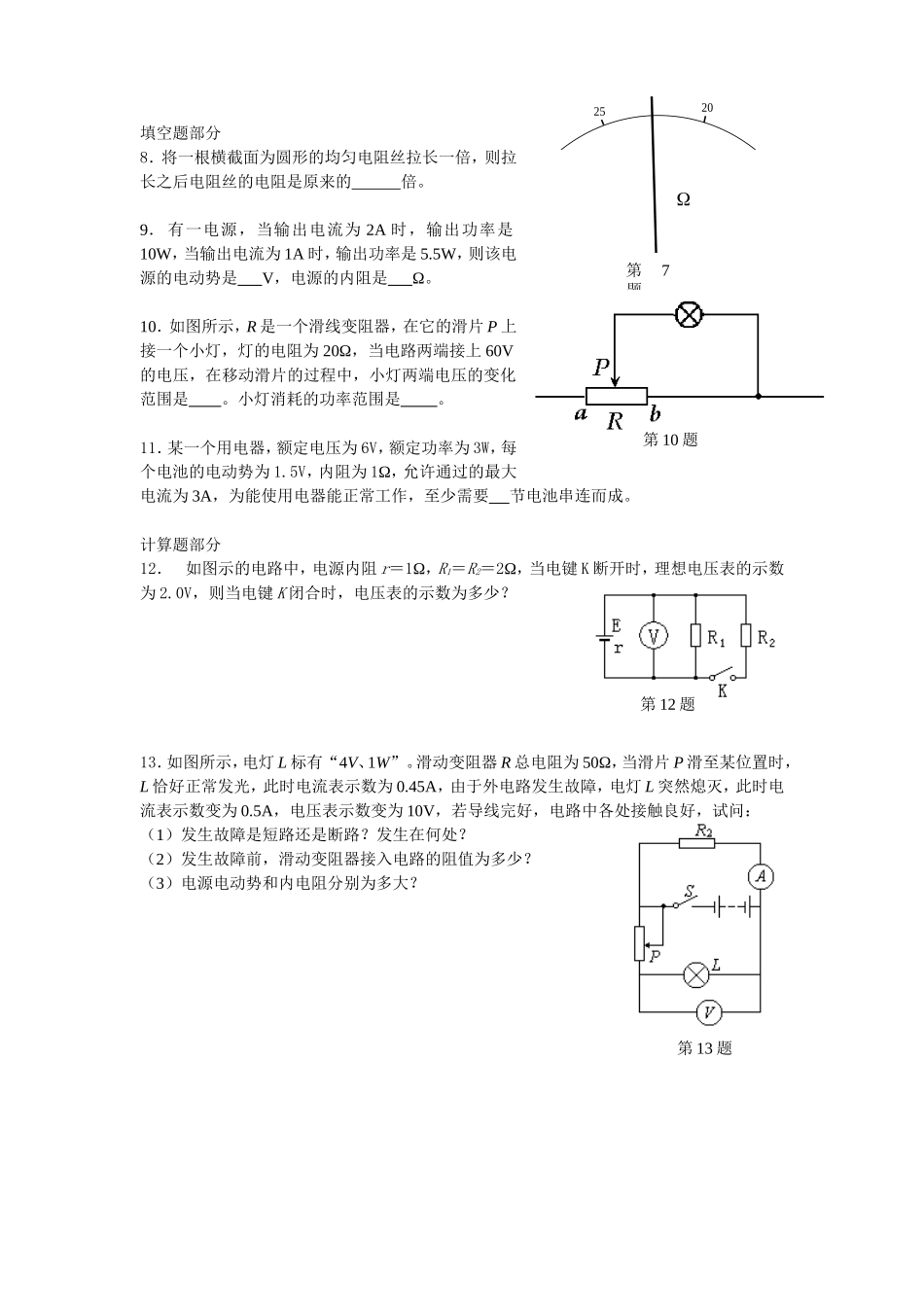

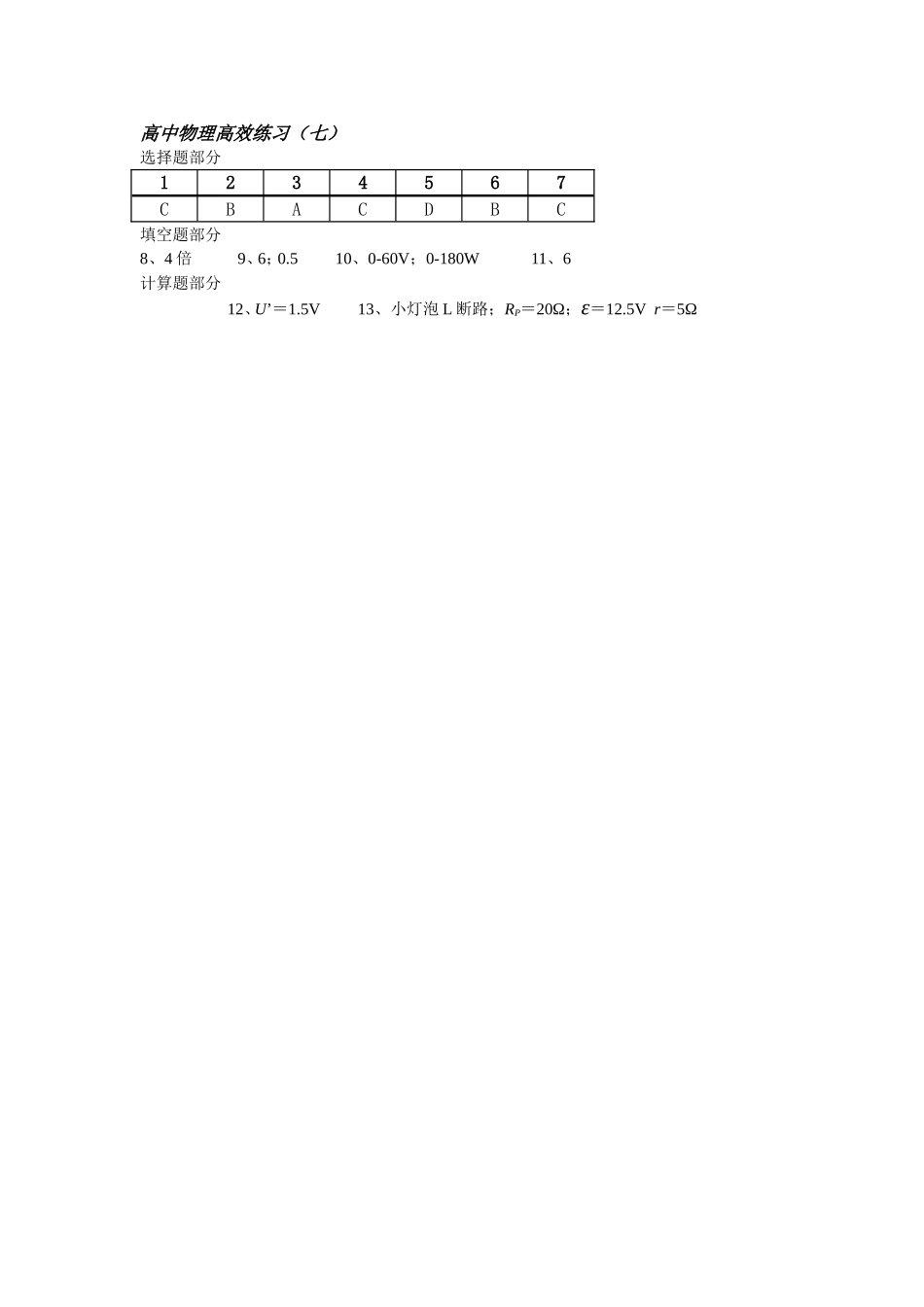

高中物理高效练习（七）——稳恒电流总体难度系数：★★★（适合高二会考）选择题部分1．已知白炽灯的灯丝电阻随着灯丝温度的升高而升高，则下面能正确表示白炽灯两端电压和灯丝中电流的U-I图像是[]（A）（B）（C）（D）2．三只电阻都是12Ω，将它们用各种方法连接后，所得到的等效电阻不可能是[]（A）8Ω（B）12Ω（C）18Ω（D）36Ω3．在如图所示的电路中，电压表、电流表的示数分别为U、I，当滑动变阻器的滑片P向左滑动时，则下列判断中，正确的是[]（A）U增大、I减小；（B）U增大、I减小；（C）U减小、I减小；（D）U减小、I增大。4．一太阳能电池板，测得它的开路电压为0.80V，短路电流为0.04A，若将该电池板与一阻值为30Ω的电阻器组成一闭合电路，则它的路端电压是[]（A）0.80V（B）0.60V（C）0.48V（D）0.40V5．如图所示电路，电源电压U恒定，由于某元件出现故障，使得灯L1变亮，灯L2不亮，其原因可能是[]（A）R1断路（B）R2断路（C）R2短路（D）R1短路6．若将两个不同的电源的U-I关系图线的标度画在同一直角坐标系上，如图所示，那么从图线可以知道[]（A）两个电源的电动势>；（B）将电流表直接接在电源两端时，电流表读数I1>I2；（C）电源内电阻r1>r2；（D）在外电路总电阻相同时，电源2的端压较大。7．某同学使用多用表测量一个电阻时，选择开关拔在欧姆档的×10倍率档，指针位置如图所示恰好在两数值的正中央，则该电阻的阻值可能为[]（A）22Ω（B）23Ω（C）220Ω（D）230ΩOIUOIUOIUUOI第3题第5题UI21O第6题填空题部分8．将一根横截面为圆形的均匀电阻丝拉长一倍，则拉长之后电阻丝的电阻是原来的倍。9．有一电源，当输出电流为2A时，输出功率是10W，当输出电流为1A时，输出功率是5.5W，则该电源的电动势是V，电源的内阻是Ω。10．如图所示，R是一个滑线变阻器，在它的滑片P上接一个小灯，灯的电阻为20Ω，当电路两端接上60V的电压，在移动滑片的过程中，小灯两端电压的变化范围是。小灯消耗的功率范围是。11．某一个用电器，额定电压为6V，额定功率为3W，每个电池的电动势为1.5V，内阻为1Ω，允许通过的最大电流为3A，为能使用电器能正常工作，至少需要节电池串连而成。计算题部分12．如图示的电路中，电源内阻r＝1Ω，R1＝R2＝2Ω，当电键K断开时，理想电压表的示数为2.0V，则当电键K闭合时，电压表的示数为多少？13．如图所示，电灯L标有“4V、1W”。滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数变为0.5A，电压表示数变为10V，若导线完好，电路中各处接触良好，试问：（1）发生故障是短路还是断路？发生在何处？（2）发生故障前，滑动变阻器接入电路的阻值为多少？（3）电源电动势和内电阻分别为多大？2520第7题第10题第12题第13题高中物理高效练习（七）选择题部分1234567CBACDBC填空题部分8、4倍9、6；0.510、0-60V；0-180W11、6计算题部分12、U’＝1.5V13、小灯泡L断路；RP＝20Ω；ε＝12.5Vr＝5Ω
