调音台、均衡器、压限器介绍及调试技巧VIP免费

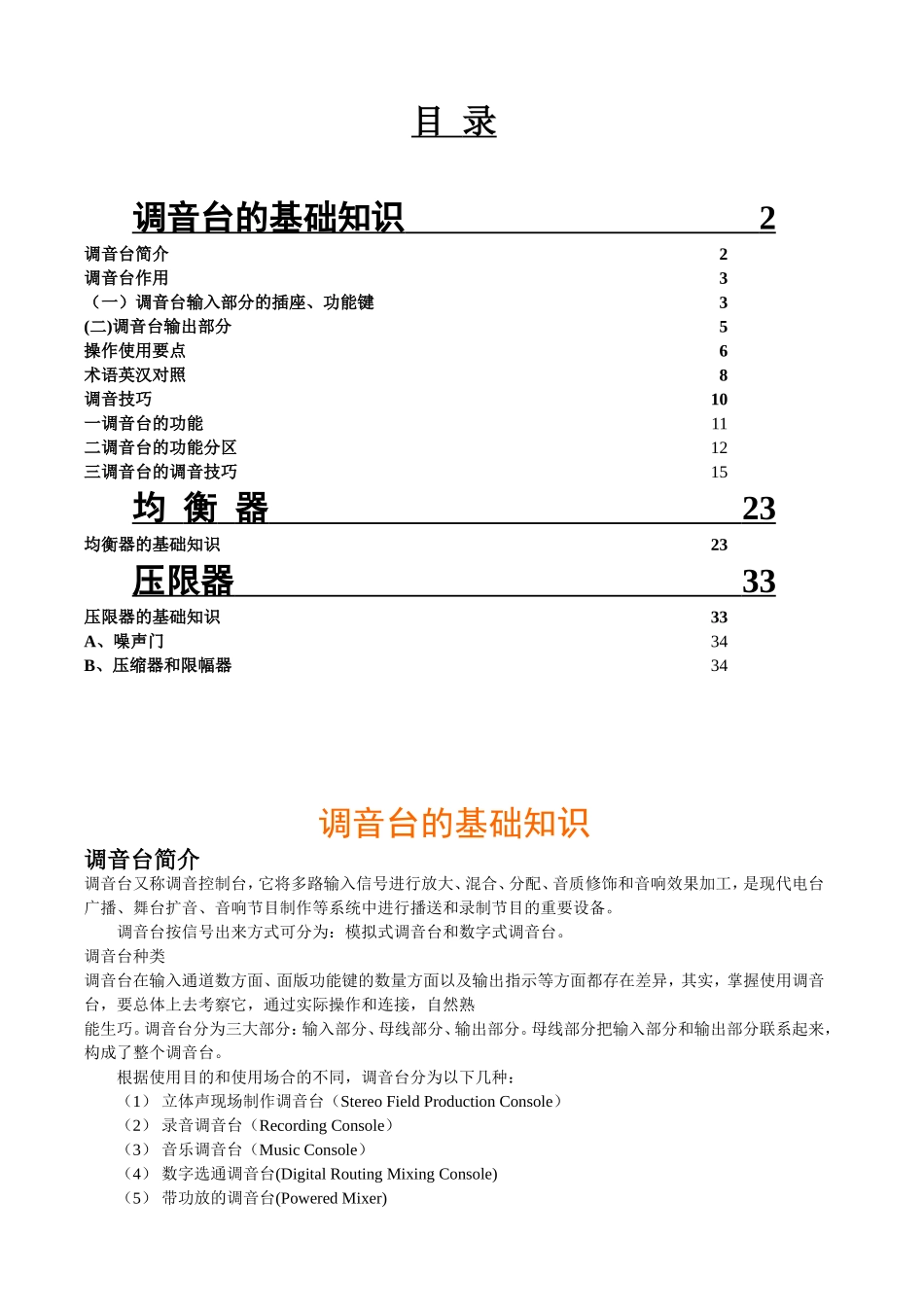

目录调音台的基础知识2调音台简介2调音台作用3（一）调音台输入部分的插座、功能键3(二)调音台输出部分5操作使用要点6术语英汉对照8调音技巧10一调音台的功能11二调音台的功能分区12三调音台的调音技巧15均衡器23均衡器的基础知识23压限器33压限器的基础知识33A、噪声门34B、压缩器和限幅器34调音台的基础知识调音台简介调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。调音台按信号出来方式可分为：模拟式调音台和数字式调音台。调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。调音台分为三大部分：输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来，构成了整个调音台。根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（StereoFieldProductionConsole）（2）录音调音台（RecordingConsole）（3）音乐调音台（MusicConsole）（4）数字选通调音台(DigitalRoutingMixingConsole)（5）带功放的调音台(PoweredMixer)（6）无线广播调音台(OnAirConsole)（7）剧场调音台(TheatreConsole)（8）扩声调音台(P.A.Console)（9）有线广播调音台(WiredBroadcastMixer)（10）便携式调音台(CompactMixer)调音台作用（一）调音台输入部分的插座、功能键①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。它的抗干扰性强，噪声低，一般用于有线话筒的连接。②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。也可以采用1/4"大二芯插头（TS）作为平衡信号的输入。其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。③插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。它适用于大的声信号输入。⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。⑥低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。⑦均衡调节（EQ）：它分为三个频段：高频段（H.F.）、中频段（M.F.）、低频段（L.F.），主要用于音质补偿。a.高频段（H.F.）：倾斜点频率为10kHz，提衰量为?15dB,这个频段主要是补偿声音的清晰度。b.中频段（M.F.）：中心频率可调，范围为250Hz?8kHz；峰谷点的提衰量为?15dB；这个频段的范围很宽，补偿是围绕某个中心频率进行。若中心频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰旋钮补偿声音的力度。c.低频段（L.F.）：倾斜点频率为150Hz,提衰量为?15dB，这个频段主要用于补偿声音的丰满度。⑧辅助旋钮（AUX1/AUX2/AUX3/AUX4）：调节这些辅助旋钮，等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子（Fader）之前引出的，不受推子影响。AUX3和AUX4的声信号是从该路推子（Fader）之后引出的，受推子大调节的影响。前者标有Pre,后者标有Post。...
