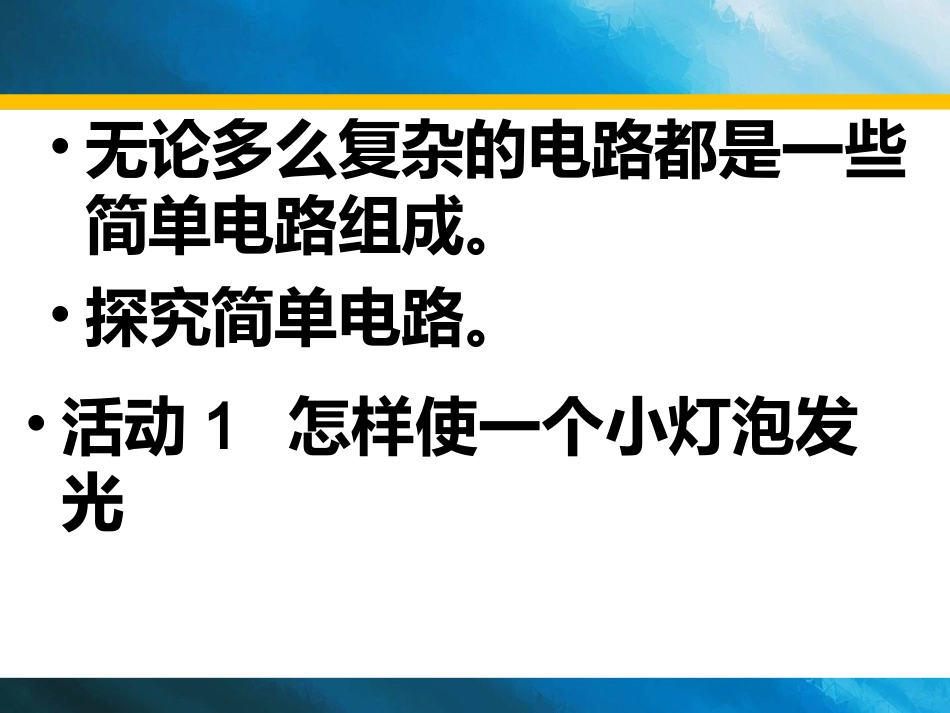

13.2电路的组成和连接方式第一课时电子电路一、认识电路输电电路家庭电路•无论多么复杂的电路都是一些简单电路组成。•探究简单电路。•活动1怎样使一个小灯泡发光一些基本电路元件灯泡开关电源导线连接电路灯泡开关电源切不可用导线直接把电池两端连在一起；连接电路时开关必须断开归纳小结•电路是用导线把电源、开关、用电器等连接起来组成的电的路径。•一个完整的电路应包含＿＿、＿＿＿、＿＿＿和＿＿＿四部分。电源开关用电器导线•一个简单电路只有一个用电器、一个开关、一个电源和若干导线组成。•哪个是简单电路？甲乙二、通路、开路和短路•通路：电路接好后，闭合开关，处处相通的电路。•开路：开关未闭合，或电线断开、接头松脱致使线路在某处断开的电路，也叫断路。(1)(2)蓄电池三、怎样画电路图一些常用电路元件符号电池电池组灯泡开关（电键）导线导线交叉不相接导线交叉相接电路图：用规定的符号表示电路连接情况的图。实物图电路图1.要用统一规定的符号。2.连接线要画成横平竖直。3.连接线不能交叉，相接处加上着重号。4.电路图要简洁、整齐、美观。画电路图的要求：练习1.按实物图画出相应的电路图2.按电路图连接相应的实物图作业布置•课本P54第1题•预习后面的内容
