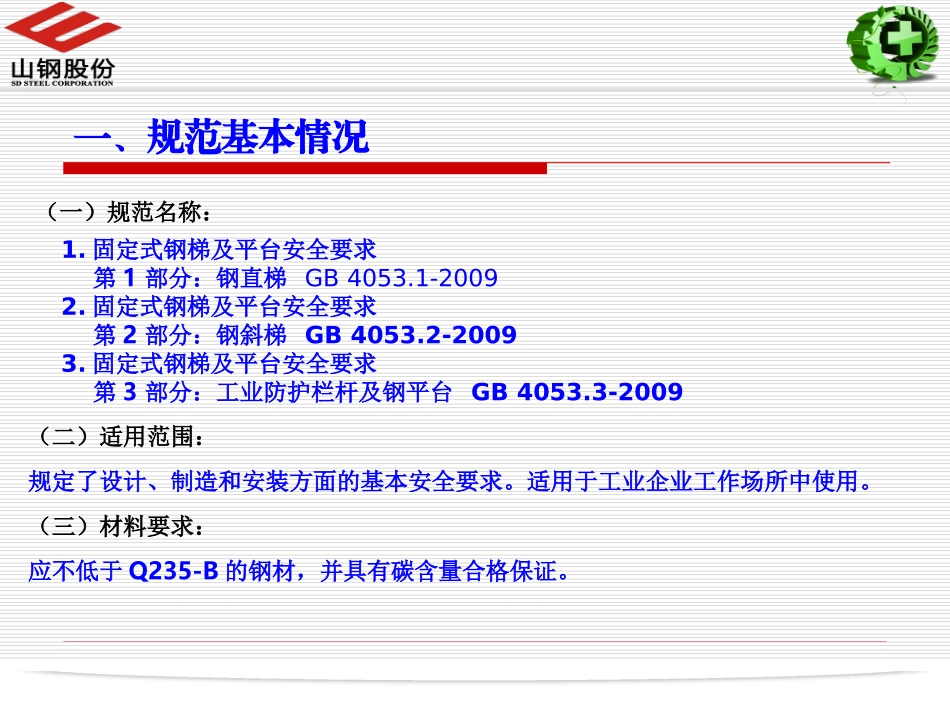

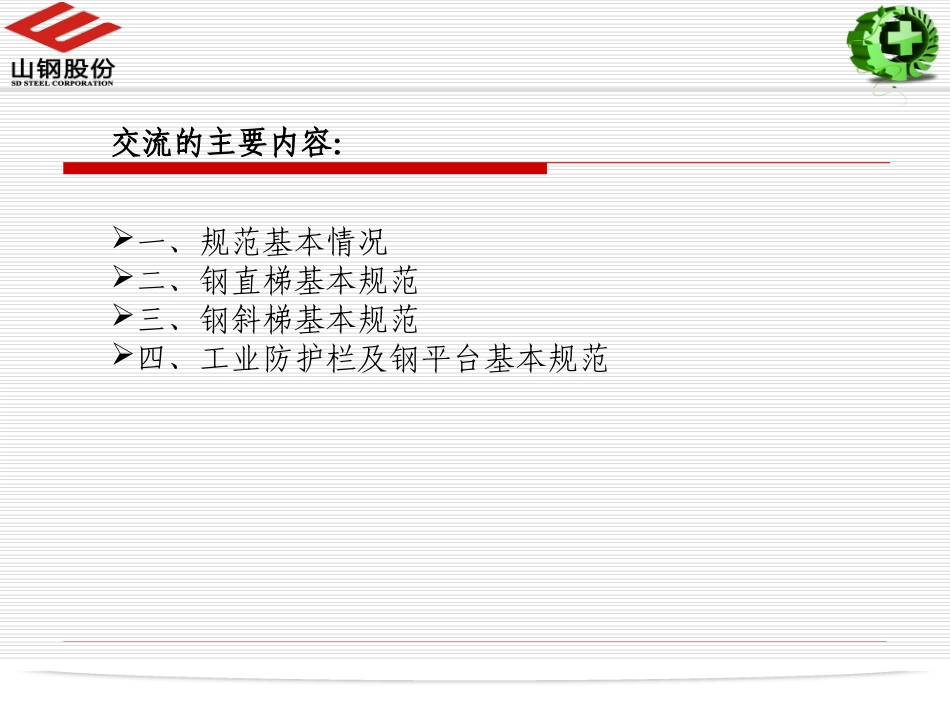

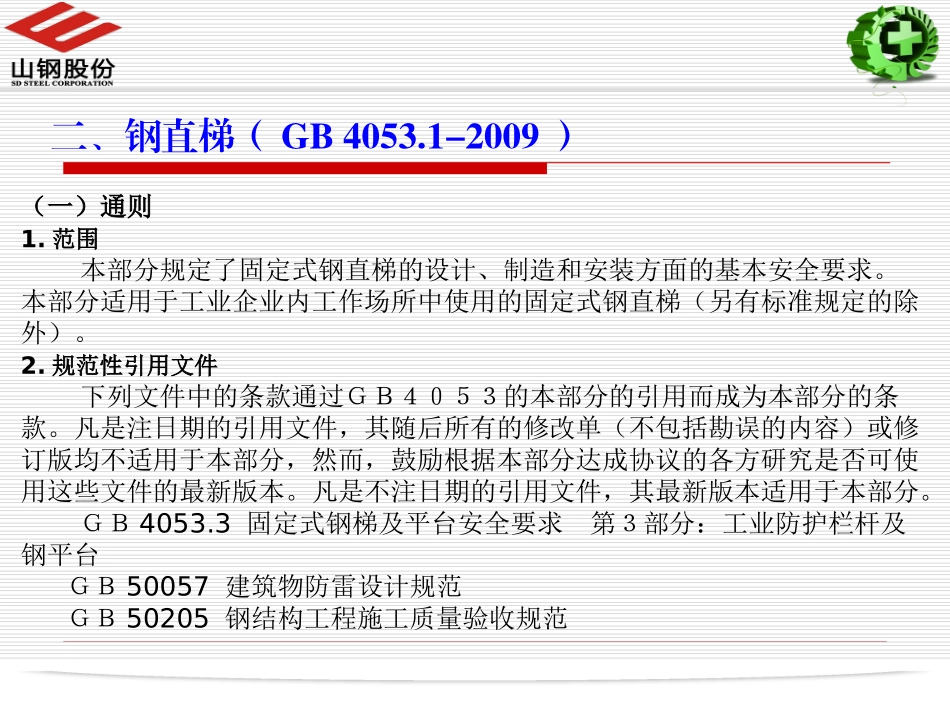

交流的主要内容：一、规范基本情况二、钢直梯基本规范三、钢斜梯基本规范四、工业防护栏及钢平台基本规范一、规范基本情况（一）规范名称：1.固定式钢梯及平台安全要求第1部分：钢直梯GB4053.1-20092.固定式钢梯及平台安全要求第2部分：钢斜梯GB4053.2-20093.固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台GB4053.3-2009（二）适用范围：规定了设计、制造和安装方面的基本安全要求。适用于工业企业工作场所中使用。（三）材料要求：应不低于Q235-B的钢材，并具有碳含量合格保证。二、钢直梯（GB4053.1-2009）（一）通则1.范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。2.规范性引用文件下列文件中的条款通过ＧＢ４０５３的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。ＧＢ4053.3固定式钢梯及平台安全要求第３部分：工业防护栏杆及钢平台ＧＢ50057建筑物防雷设计规范ＧＢ50205钢结构工程施工质量验收规范二、钢直梯（GB4053.1-2009）3.钢直梯倾角规定尽可能垂直水平面。当条件限制时，应在75°～90°范围内。4.制造安装应采用焊接连接。安装在固定结构的下部固定，其上部的支撑与固定结构牢固连接，在梯梁上开设长圆孔，采用螺栓连接。固定在设备上的钢直梯当温差较大时，相邻支撑中应一对支撑完全固定，另一对支撑在梯梁上开设长圆孔，采用螺栓连接。5.防锈及防腐至少一层底漆和一层面漆。持续潮湿条件，镀锌或特殊材料或耐腐蚀材料。（注：黄色为警告色）6.接地在室外安装的钢直梯和连接部分的雷电保护，连接和接地附件应符合GB50057的要求。7.支撑间距无基础的钢直梯，至少焊两对支撑，将梯梁固定在结构、建筑物或设备上。二、钢直梯（GB4053.1-2009）（二）定义和术语二、钢直梯（GB4053.1-2009）梯高梯宽栏杆护笼梯梁支撑踏棍二、钢直梯（GB4053.1-2009）（三）一般要求1.设计载荷（1）梯梁设计载荷按组装固定后其上端承受２ｋＮ垂直集中活载荷计算（高度按支撑间距选取，无中间支撑时按两端固定点距离选取）。（2）踏棍设计载荷按在其中点承受１ｋＮ垂直集中活载荷计算。（3）每对梯子支撑及其连接件应能承受3KN的垂直载荷及0.5KN的拉出载荷。活载荷2KN活载荷=1KN拉出载荷=0.5KN垂直载荷=3KN二、钢直梯（GB4053.1-2009）2.结构要求无基础的钢直梯，至少焊两对支撑，将梯梁固定在结构、建筑物或设备上。相邻两对支撑的竖向间距，应根据梯梁截面尺寸、梯子内侧净宽度及其在钢结构或混凝土结构的拉拔载荷特性确定。当梯梁采用60mm×10mm的扁钢，梯子内侧净宽度为400mm时，相邻两对支撑的竖向间距应不大于3000mm。支撑支撑梯梁：扁钢60×10梯宽400mm≤3000mm3.梯子周围空间3.1梯子后侧空间未设护笼梯子：3.1.1踏棍中心线到攀登面最近的连续性表面的垂直距离应不小于760mm。对非连续障碍物，垂直距离应不小于600mm。3.1.2设护笼的梯子，参照护笼距离要求。非连续障碍物二、钢直梯（GB4053.1-2009）3.2梯子侧面空间3.2.1未设护笼梯子：梯子中心线到侧面最近的永久性物体的距离均应不小于380mm。3.2.2设护笼的梯子，参照护笼距离要求。侧面距离二、钢直梯（GB4053.1-2009）3.3梯子前面空间由踏棍中心线到后侧建筑物连续性表面垂直距离均应不小于180mm。对非连续性障碍物，垂直距离应不小于150mm。建筑物二、钢直梯（GB4053.1-2009）3.3梯子顶部空间对前向进出式梯子，顶端踏棍上表面应与到达平台或屋面平齐，由中心线到前面最近建筑物边缘的距离应为180～300mm。必须时应提供引导平台使通过距离减少至180～300mm。二、钢直梯（GB4053.1-2009）4.梯子高度及保护要求单段梯高宜不大于10ｍ，攀登高度大于10ｍ时宜采用多段梯，梯段水平交错布置，并设梯间平台，平台的垂直间距宜为6ｍ。单段梯及多段梯的梯高均应不大于15ｍ。梯段高度大于３ｍ时宜设安全护笼。...
