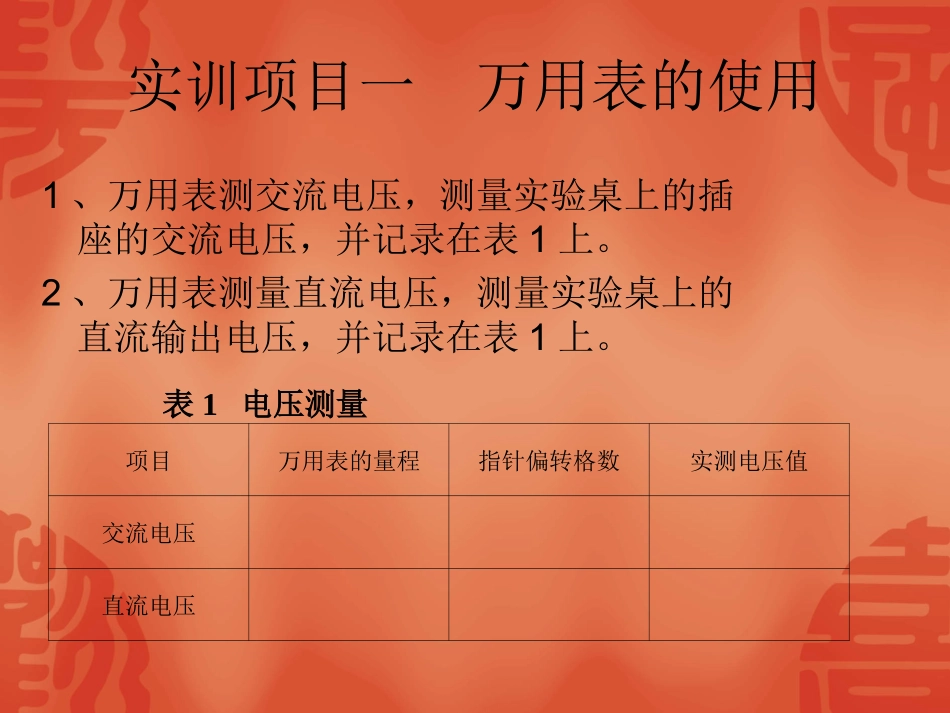

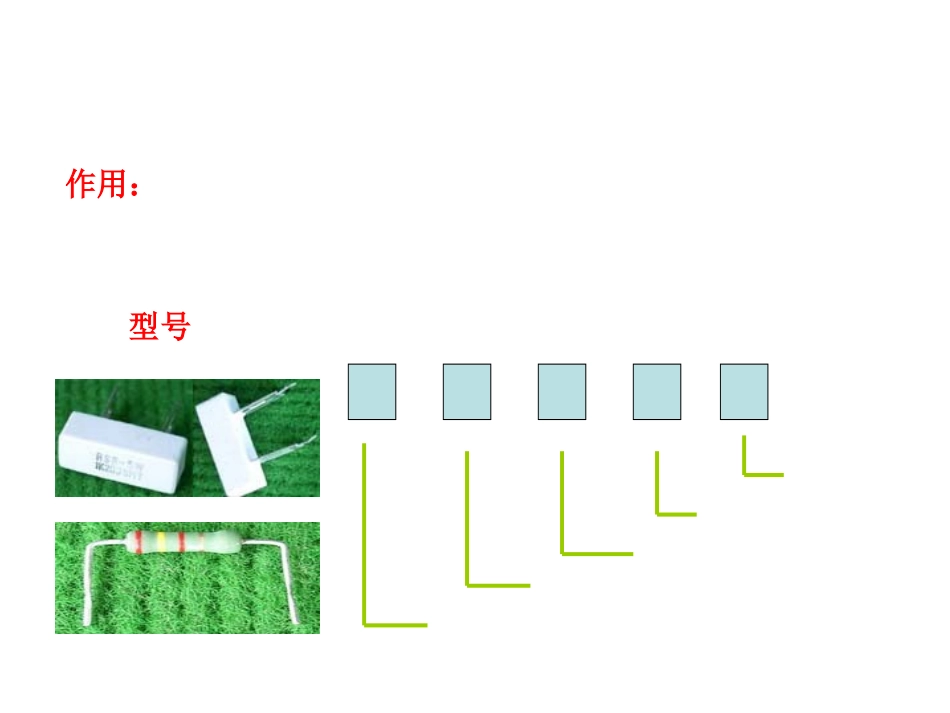

电子技术综合实训机电一体化专业实训项目一万用表的使用1、万用表测交流电压，测量实验桌上的插座的交流电压，并记录在表1上。2、万用表测量直流电压，测量实验桌上的直流输出电压，并记录在表1上。项目万用表的量程指针偏转格数实测电压值交流电压直流电压表1电压测量常用元器件的识别与检测电阻器的识别与检测作用：在电路中阻碍电流通过，有降低电压、分配电压、限制电流、向其它器件提供必要的电压或电流等几种。电阻器型号由五部分组成区位代号产品序号分类材料主称（R一般电阻；W电位器）电阻器的主要参数标称阻值：有两种标示方法，直接用数字标出和色环或色点标出12341—标称值第一位有效数字2—标称值第二位有效数字3—标称值倍率数即10的幂数4—允许误差阻值误差：指电阻器的实际阻值与标称阻值之间的偏差大小，表征了电阻器的精度。额定功率：在规定条件下，电阻器长期工作时所允许承受的最大电功率。一般有功率越大，电阻体积越大。检测：可通过看外观或测阻值来鉴别。棕1红2橙3黄4绿5蓝6紫7灰8白9黑0金、银表示误差实训项目二：色环电阻的认识给每组同学发若干个电阻，四色环一五色环都有。学生认识色环电阻的标称值并用万用表测量，看一下误有多大。并将结果填入表2中序号色环电阻各环顺序的颜色标称电阻值(Ω)万用表测量值(Ω)第1环第2环第3环第4环第5环用R×档位测量值1234表2色环电阻的识别及测量电位器的识别与检测有三个引出端，其中两个为固定端，另一个是滑动端。检测1、用万用表电阻挡检测电位器两端的总阻值。2、将表笔接于滑动点与一端点之间，反复慢慢旋动，其阻值应在零欧与标称值之间连续变化。3、测量电位器各端子与外壳及旋转轴之间的绝缘。4、测量带电开关电位器的开关是否起作用。电容器的识别与检测电容器是储能元件，当两端加上电压以后，极板间的电介质即处于电场之中。储存电荷的能力用电容量表示。用于耦合、旁路、滤谐振等电路中。型号命名方法产品序号特征介质材料主称（用字母C表示）电容器的主要参数标称容量是电容器上所标电容量的大小。额定电压在允许环境温度下，连续长期施加在电容器上的最大电压有效值，又称耐压。使用时应有充分的裕量。绝缘电阻及漏电流检验电容器质量的重要指标，用绝缘电阻表示其绝缘性能漏电流过大会使电容器性能变坏引起故障。损耗因数tanδ电容器有功损耗和无功损耗之比。温度系数αC电容器容量随温度变化的程度，其值越小越好。电容器的检测可用LCR自动测试仪，在一般条件下可用万用表检测电容器的质量和好坏。1、容量大的固定电容器可用万用表的欧姆档（R×100或R×1k档）测量电容器两端，表针应向右摆动，然后回到“∞”附近。2、如果表针最后指示值不为“∞”，表明电容器有漏电现象。3、如果测量时表针指示为“0”，不向回摆，表明该电容短路。4、如果测量时表针根本不动，表明电容器失去容量。5、电解电容极性的判别：先测量电解电容的漏电阻值，在对调红黑表笔测量第二个漏电阻值，最后比较两次测量结果，漏电阻值较大的一次，黑表笔一端为电解电容正极。实训项目三电容的认识及测量发给每组同电容若干个，极性电容及无极性电容，要求学生识别极性电容及无极性电容，电容量的大小及耐压。极性电容要判断正负极。并用万用判断电容的好坏，并将结果填入表3中序号电容器型号电容有无极性电容容量电容耐压值用万用表什么档位测量电容的好坏1234表3电容器的识别及测量二极管的主要参数和检测方法主要参数有最大整流电流IF、最高反向工作电压URM、最大反向电流IR、最高工作频率fM。检测方法用指针式万用表判别极性万用表置R×100档或R×1k档，分别测二极管的正反向电阻，所测阻值较小的一次，黑表笔所接的是二极管正极，红表笔所接的是二极管负极。判别硅管与锗管测二极管正向电阻时，如万用表指针在刻度盘中间位置，则被测管是硅管；如指针在刻度盘右侧，则为锗管。实训项目四二极管识别及测量每组同学发给二极管若干个，要求学生识别及用万用表测量二极管，并将结果填入表4中序号型号万用表档位正向电阻(Ω)反向电阻(Ω)好坏判断硅/锗管1234表4二极管识别及测量三极管的检测方法万用表测判三极管三极管的...
