中石油内部培训课件--阀门VIP免费

中石油内部培训课件--阀门_第1页
1/97
中石油内部培训课件--阀门_第2页
2/97
中石油内部培训课件--阀门_第3页
3/97

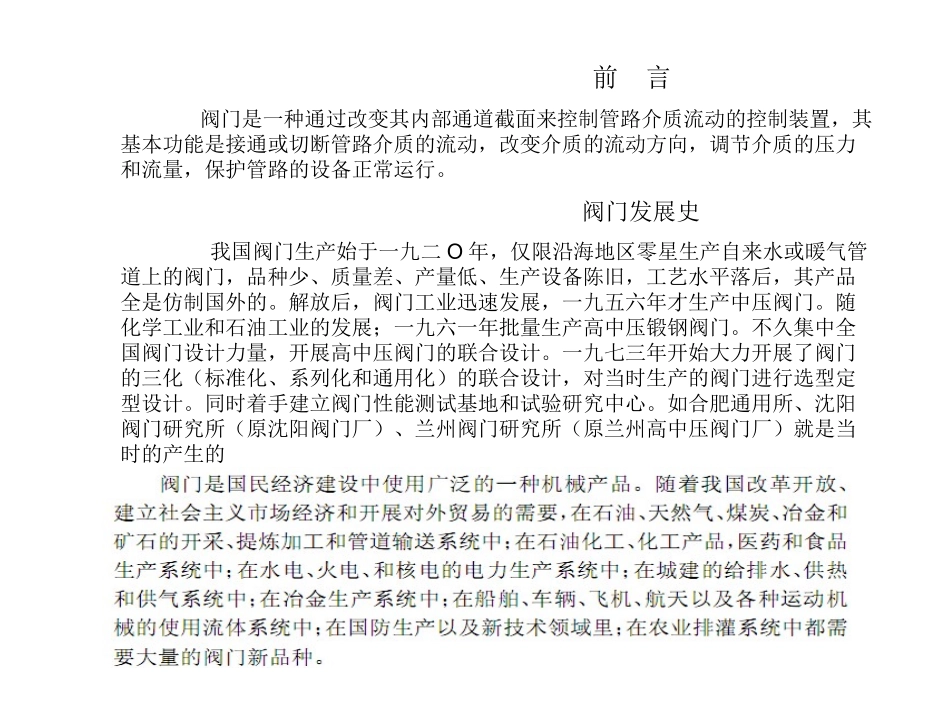

2014-09-04前言阀门是一种通过改变其内部通道截面来控制管路介质流动的控制装置,其基本功能是接通或切断管路介质的流动,改变介质的流动方向,调节介质的压力和流量,保护管路的设备正常运行。阀门发展史我国阀门生产始于一九二O年,仅限沿海地区零星生产自来水或暖气管道上的阀门,品种少、质量差、产量低、生产设备陈旧,工艺水平落后,其产品全是仿制国外的。解放后,阀门工业迅速发展,一九五六年才生产中压阀门。随化学工业和石油工业的发展;一九六一年批量生产高中压锻钢阀门。不久集中全国阀门设计力量,开展高中压阀门的联合设计。一九七三年开始大力开展了阀门的三化(标准化、系列化和通用化)的联合设计,对当时生产的阀门进行选型定型设计。同时着手建立阀门性能测试基地和试验研究中心。如合肥通用所、沈阳阀门研究所(原沈阳阀门厂)、兰州阀门研究所(原兰州高中压阀门厂)就是当时的产生的1in=25.4mm1kgf/cm2=14.223psi1MPa=9.80665Bar=10kgf/cm21lbf/in2(psi)=0.0703kgf/cm2=6894.706Pa=0.00689476MPaPsi:lbf/in2:磅力/英寸2kgf/cm2:公斤力/厘米2Bar:巴磅级与公称压力级对应关系类型闸阀截止阀节流阀球阀蝶阀旋塞阀止回阀安全阀减压阀疏水阀代号ZJLQDXHAYS阀门的类型代号传动方式电磁动电磁-波动电-液动蜗杆正齿轮锥齿轮气动液动气-液动电动代号0123456789阀门的传动方式代号连接形式内螺纹外螺纹法兰焊接对夹卡箍卡套代号1246789阀门连接形式代号闸阀结构形式代号闸阀结构形式明杆暗杆楔式平行式楔式弹性闸板刚性单闸板刚性双闸板刚性单闸板刚性双闸板刚性单闸板刚性双闸板代号0123456截止阀和节流阀结构形式代号结构形式直通式直角式直流式平衡铸造锻造铸造锻造直角式直通式代号1324567球阀结构形式代号结构形式浮动球式固定球式直通式三通式四通式直通式三通式半球直通Y型L型T型T型L型代号124567890蝶阀结构形式代号结构形式密封型非密封型中线形单偏心双偏心连杆偏心中线形单偏心双偏心连杆偏心代号12346789旋塞阀结构形式代号结构形式填料油封直通式T型三通式四通式直通式T型三通式代号34578止回阀和底阀结构形式代号结构形式升降式旋启式蝶式梭式直通式立式单瓣式多瓣式双瓣式双瓣式单瓣式代号12456789蒸汽疏水阀结构形式代号结构形式浮球式敞口向上浮子式敞口向下浮子式膜盒式双金属片式脉冲式热动力型圆盘式代号1356789材料铜合金橡胶尼龙塑料氟塑料巴氏合金合金钢渗氮钢硬质合金衬胶衬铅搪瓷渗硼钢代号TXNFBHDYJQCP7)阀体材料代号阀体材料代号用汉语拼音字母表示,PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号阀体材料灰铸铁可锻铸铁球墨铸铁铜及铜合金碳钢1Cr5Mo1Cr18Ni9Ti1Cr18Ni12Mo2Ti12CrMoV代号ZKQTCIPRV阀体材料灰铸铁、可锻铸铁球墨铸铁碳素钢耐酸钢、不锈钢合金钢涂漆颜色黑色银色中灰色天蓝色中蓝色密封面材料铜合金巴氏合金耐酸钢、不锈钢渗氮钢渗硼钢硬质合金蒙乃尔合金塑料橡胶铸铁涂漆颜色大红色淡黄色天蓝色深黄色紫红色中绿色黑色阀门的各种连接1、法兰连接各国材料对比表一、碳素钢三、不锈钢四、超低碳不锈钢A182-F51A890-4A00Cr22Ni5Mo3NUNS-31803SAF2205五、低温钢七、青黄铜铸件各类型刃具的结构麻花钻扩孔钻各类型锪孔钻各类型铣刀各类型铰刀钢的性能一、钢的力学性能:钢材在一定的温度条件和外力作用下所表现出来的特性称为力学性能。其指标有抗拉强度、屈服强度、伸长率、断面收缩率、冲击韧性、硬度等。1、抗拉强度:是指钢材在外力作用下,抵抗变形和断裂的能力。钢材的试样拉伸时在拉断前所承受的最大负荷(拉力)与试样原始截面之比叫抗拉强度。符号:σbσb=pb/FOσb:抗拉强度(MPa)pb:承受的最大载荷(N)FO:原始截面(mm2)2、屈服强度:是指钢材在外力作用下产生屈服现象时所对应的应力叫屈服强度。符号:σsσs=(ps-FO)/FOσs:屈服强度(MPa)ps:屈服时承受的载荷(N)FO:原始截面(mm2)3、伸长率:钢材试样拉断后,试样的基准长度的增加量与原基准长度的百分比叫伸长率。符号:δδ=L1/LOX100%δ:伸长率L1:基准长度的增加量LO:原基准长度4、断面收缩率:钢材试样拉断后,缩颈处横截面积的最大缩减量...
