二次结构施工质量要求VIP免费

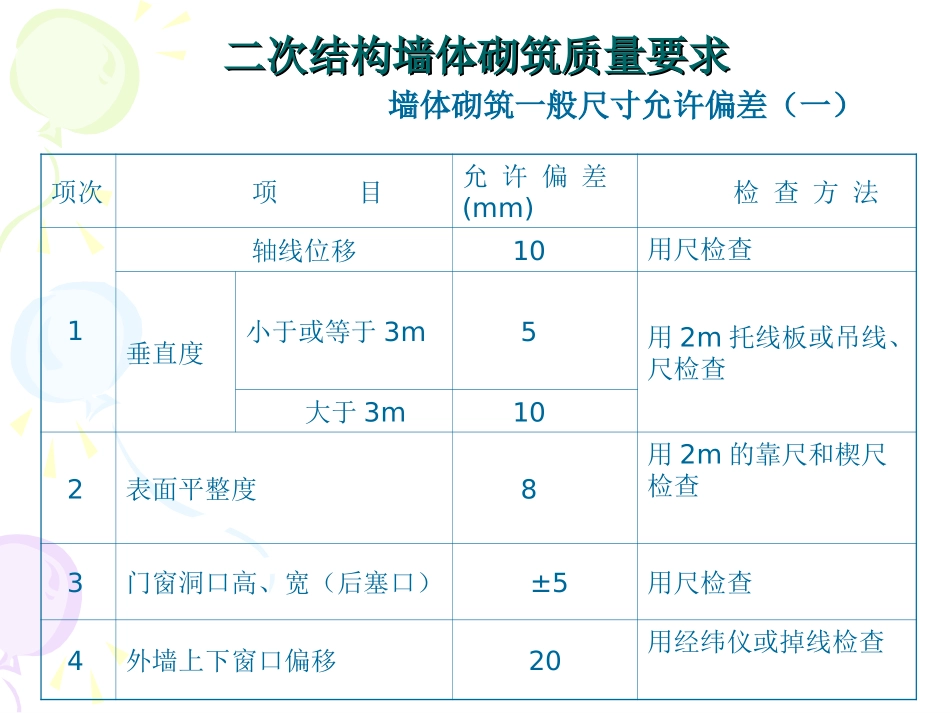

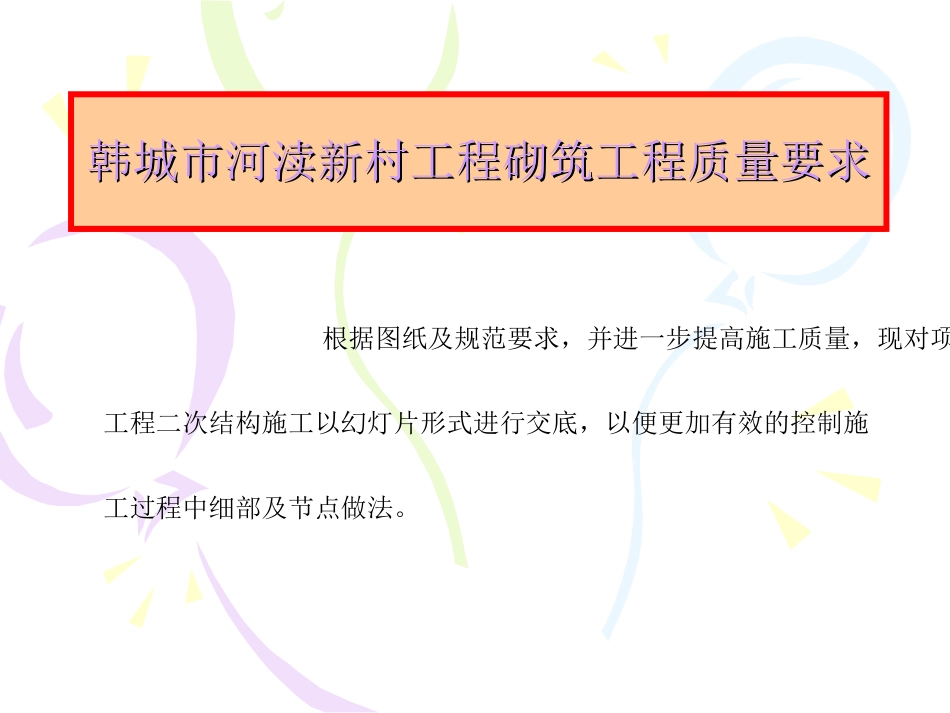

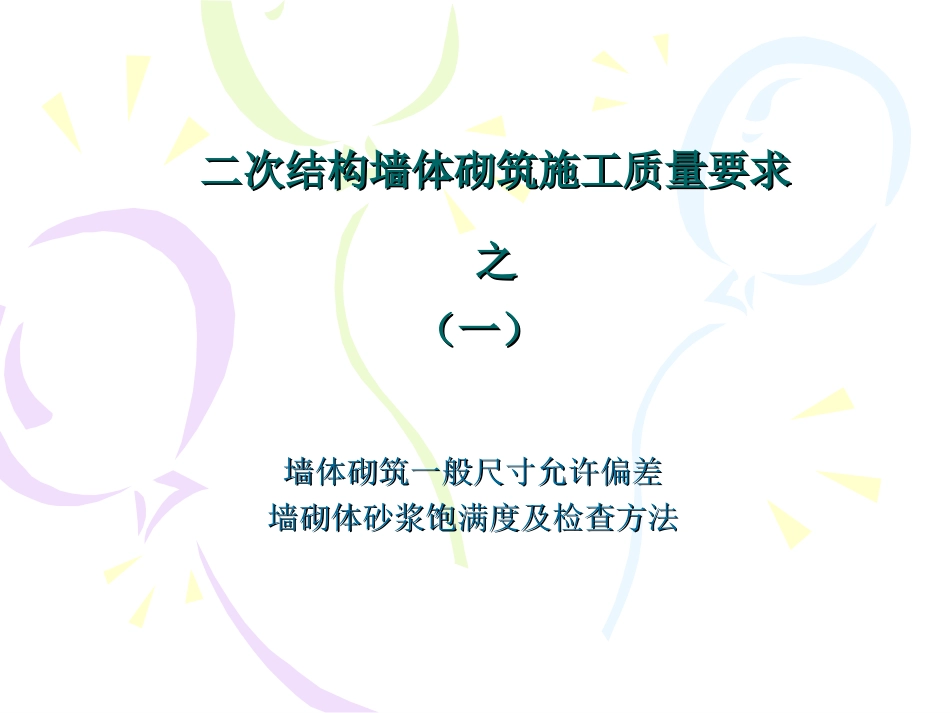

根据图纸及规范要求，并进一步提高施工质量，现对项目工程二次结构施工以幻灯片形式进行交底，以便更加有效的控制施工过程中细部及节点做法。韩城市河渎新村工程砌筑工程质量要求韩城市河渎新村工程砌筑工程质量要求二次结构墙体砌筑施工质量要求二次结构墙体砌筑施工质量要求之之（一）（一）墙体砌筑一般尺寸允许偏差墙体砌筑一般尺寸允许偏差墙砌体砂浆饱满度及检查方法墙砌体砂浆饱满度及检查方法二次结构墙体砌筑质量要求二次结构墙体砌筑质量要求项次项目允许偏差(mm)检查方法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m的靠尺和楔尺检查3门窗洞口高、宽（后塞口）±5用尺检查4外墙上下窗口偏移20用经纬仪或掉线检查墙体砌筑一般尺寸允许偏差（一）二次结构墙体砌筑质量要求二次结构墙体砌筑质量要求砌体分类灰缝饱满度及要求检验方法空心砖砌体水平≥80%采用百格网检查块材底面砂浆的粘结痕迹面积垂直填满砂浆、不得有透明缝、瞎缝、假缝墙砌体的砂浆饱满度及检验方法（二）二次结构施工质量控制流程二次结构施工质量控制流程之之（二）（二）二二..施工质量控制流程施工质量控制流程检验批划分：每层为一个检验批组织检验批施工二次结构施工方案按相关质量验收规范检查项目专业质量检查员监理工程师下一检验批施工班组自检整改同意报验处罚整改返工报验二次结构墙体砌筑工艺流程二次结构墙体砌筑工艺流程之之（三）（三）二次结构墙体砌筑工艺流程二次结构墙体砌筑工艺流程施工放线植筋及钢筋绑扎填充墙砌筑反坎浇筑拌制砂浆构造柱及其它砼浇筑验收及养护摆样基层处理立皮数杆、挂准线二次结构墙体砌筑施工准备二次结构墙体砌筑施工准备之之（四）（四）二次结构墙体砌筑前的施工准备（一）二次结构墙体砌筑前的施工准备（一）1、技术准备：1）认真熟悉图纸和规范要求，做好二次结构墙体砌筑前的技术交底工作。2）掌握墙体砌筑工程的长度、宽度、高度等几何尺寸，以及墙体的轴线、标高、构造形式等内容情况。3）根据砌块的尺寸和灰缝厚度计算出皮数和排数，制作批数杆。二次结构墙体砌筑前的施工准备（二）二次结构墙体砌筑前的施工准备（二）3、墙体砌筑前的准备1）施工前放线，经复核，办理验线手续。2）植筋及钢筋绑扎，并办理隐检手续。3）蒸压加气混凝土砌块应在砌筑当天对砌块砌筑面喷水湿润。相对含水率为40%～50%。不得随浇随砌，严禁在砌筑后向墙体冲水。混凝土多孔砖、混凝土实心砖及混凝土空心砌块不需浇水湿润，但在气候炎热的情况下，宜在砌筑前对其喷水湿润。4）留置试块：每一楼层且不超过250m3砌体中各种类型及强度等级的砌筑砂浆，至少做一组试块（每组6块）。二次结构墙体主砌方法二次结构墙体主砌方法之之（五）（五）二次结构墙体的主砌方法（一）二次结构墙体的主砌方法（一）•120厚的隔墙采用240（长）×115（宽）×90（高）混凝土多孔砖砌筑。240mm90mm二次结构墙体的组砌方法（二）二次结构墙体的组砌方法（二）•200厚的内外填充墙采用240（长）×190（宽）×115（高）的混凝土多孔砖砌筑，两面抹灰。240mm115mm二次结构墙体与砼墙体及柱的拉结二次结构墙体与砼墙体及柱的拉结之之（六）（六）二次结构墙体与砼墙及柱的拉结（一）二次结构墙体与砼墙及柱的拉结（一）•拉结钢筋伸出砼墙及柱的长度不小于70cm。拉结筋沿墙或柱高度方向不大于50cm设置一道。填充墙与砼墙及柱的拉结（二）填充墙与砼墙及柱的拉结（二）墙体拉结筋、构造柱钢筋植筋墙体拉结筋、构造柱钢筋植筋及钢筋绑扎及钢筋绑扎之之（七）（七）植筋（一）植筋（一）•构造柱及拉结钢筋与主体结构混凝土采用植筋锚固。•采用A、B组分植筋胶泥。A组（主剂）和B组（固化剂）按10：1搅拌均匀。•施工温度为-50C至400C。•固化时间：24小时•质量要求•1）主控项目。(1)钻孔孔径符合设计要求及有关规定。(2)钻孔内应清理干净,无粉尘、植筋胶产品要求孔道干燥的要保持孔道干燥。•2）一般项目。(1)钻孔位置应符合设计(构造)要求和砌块模数。(2)钻孔深度允许偏差为(+20mm,0mm),水平度允许偏差为5mm,位置允许偏差为5mm。植筋（三）植筋（三...
