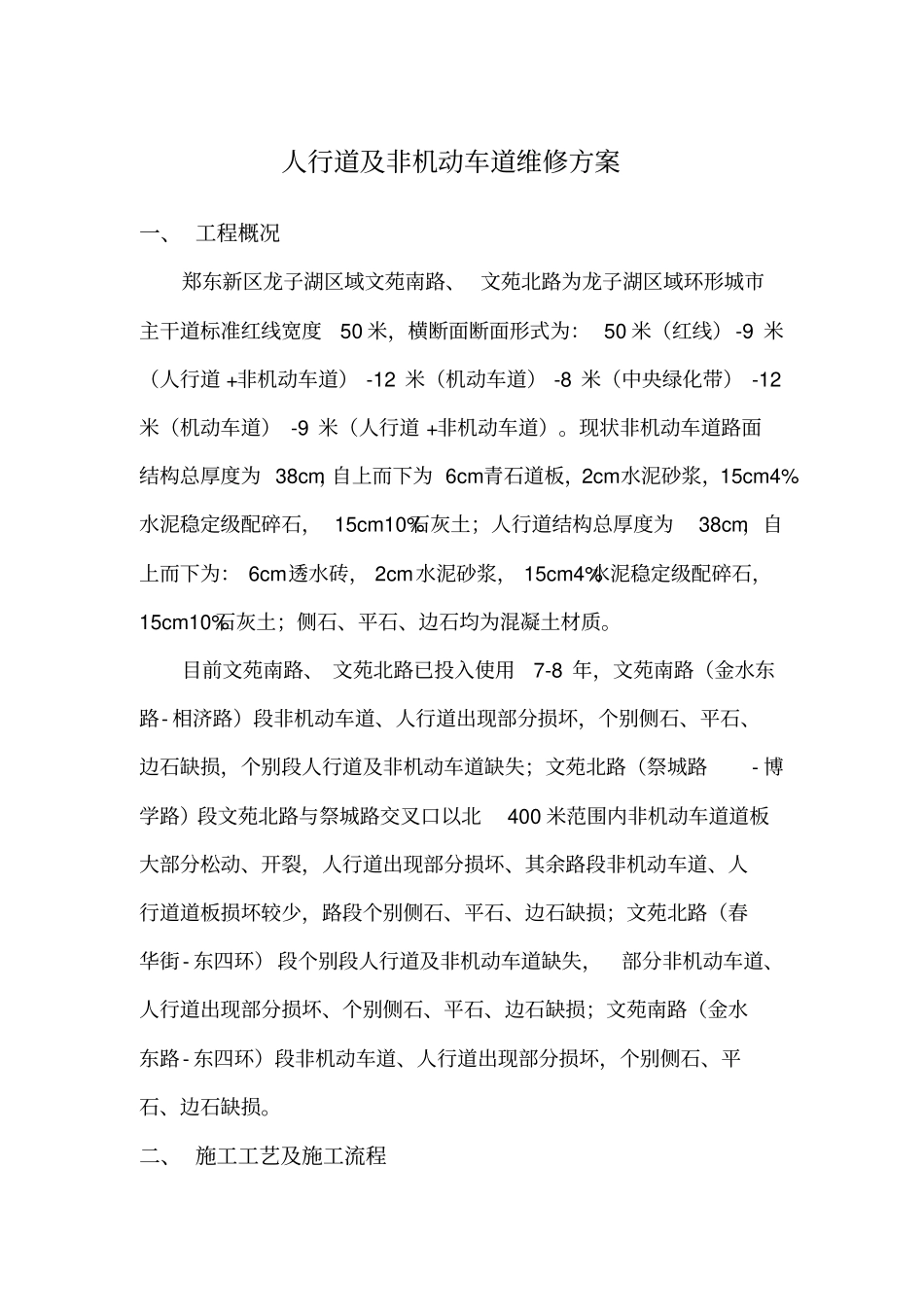

人行道及非机动车道维修方案一、工程概况郑东新区龙子湖区域文苑南路、文苑北路为龙子湖区域环形城市主干道标准红线宽度50米，横断面断面形式为：50米（红线）-9米（人行道+非机动车道）-12米（机动车道）-8米（中央绿化带）-12米（机动车道）-9米（人行道+非机动车道）。现状非机动车道路面结构总厚度为38cm，自上而下为6cm青石道板，2cm水泥砂浆，15cm4%水泥稳定级配碎石，15cm10%石灰土；人行道结构总厚度为38cm，自上而下为：6cm透水砖，2cm水泥砂浆，15cm4%水泥稳定级配碎石，15cm10%石灰土；侧石、平石、边石均为混凝土材质。目前文苑南路、文苑北路已投入使用7-8年，文苑南路（金水东路-相济路）段非机动车道、人行道出现部分损坏，个别侧石、平石、边石缺损，个别段人行道及非机动车道缺失；文苑北路（祭城路-博学路）段文苑北路与祭城路交叉口以北400米范围内非机动车道道板大部分松动、开裂，人行道出现部分损坏、其余路段非机动车道、人行道道板损坏较少，路段个别侧石、平石、边石缺损；文苑北路（春华街-东四环）段个别段人行道及非机动车道缺失，部分非机动车道、人行道出现部分损坏、个别侧石、平石、边石缺损；文苑南路（金水东路-东四环）段非机动车道、人行道出现部分损坏，个别侧石、平石、边石缺损。二、施工工艺及施工流程1、现场先进行老面砖的拆除工作，对损坏严重的面砖逐一排查集中拆除并及时清运，对于松动的面砖要处理好基础利用老面砖恢复平整，节约材料。2、铺装透水砖：对进场的透水砖进行检验，将有裂缝、掉角、翘曲的和表面有缺陷的剔出，不符合设计及规范要求的禁止使用；拉出水平线，根据路面场地可分段进行铺装，先在每段的两端头各铺一排透水砖，以此作为标准进行铺装，铺装前将垫层清理干净后，铺一层2cmM7.5水泥砂浆结合层，铺的面积不得过大，随铺砂浆随铺砖，烧结铺装上时略高于面层水平线，然后用橡皮锤均匀将板块敲实，使面层与水平线相平，砖间缝隙不宜大于3mm，要及时拉线检查缝格平直度，用2m靠尺配合塞尺检查已铺设砖的平整度。3、城市道路无障碍施工1）缘石坡道（1）缘石坡道设置应付下列规定：①人行道的各种路口必须设置缘石坡道；②缘石坡道应设在人行道的范围内，并应与人行横道相对应；③缘石坡道的坡面应平整，且不应光滑；④缘石坡道下口高出车行道的地面不得大于20mm。（2）适用于单位大门口等单面坡缘石坡道设置应符合下列规定：①缘石坡道与人行道等宽；②缘石坡道的坡度不应大于1：20；且缘石高度渐变段长度为3.5m～4m；缘石坡道下口高出车行道的地面不得大于20mm；提示盲道的设置应在起坡点处，长度0.6m，两侧各宽处行进盲道各0.6m。（如图一示）图一适用于单位大门口等单面坡缘石坡道（3）适用于十字路口转角处缘石坡道设置应符合下列规定：①坡道的正面坡口宽度不应小于2.0m；②缘石坡道的坡度不应大于1：20，缘石高度渐变段长度不应小于3.5m～4m，到直圆点处路缘石与路面平齐，提示盲道的设置如图示二。（如图二示）图二适用于普通十字路口转角处缘石坡道③对于特大型十字路口，根据现场实际情况每一角可设置两个缘石坡道，坡道的正面坡应对准人行斑马线。（如图三示）≤1：20路缘石高出地面2cm切行进砖图三特大型十字路口缘石坡道（4）缘石坡道上障碍物的处理：①电线杆、拉线、树木、信号灯等障碍物，将其基础降到与坡道平齐；若基础不能下降，可采用透水砖砌筑保护或高标号水泥砼砌筑保护。透水砖砌筑时清水墙勾缝，高标号水泥砼砌筑时抹面压光。②井盖与坡道降为一致。2）盲道（1）盲道设置应付下列规定：①人行道设置的盲道位置和走向，应方便视残者安全行走和顺利到达无障碍设施位置；②指引残疾者向前行走的盲道应为条形的行进盲道；在行进盲道的起点、终点及拐点处应设圆点形的提示盲道；③盲道表面触感部分以下的厚度应与人行道砖一致；④盲道应连续，中途如遇电线杆、拉线、树木等障碍物，在相距障碍物0.25～0.50m处设置提示盲道；（如图四示）障碍物图四障碍物盲道设置⑤盲道宜避开井盖设置；如遇井盖，应按以下要求处理：井盖占盲道1/2以上位置，在井盖两侧设置提示盲道，井盖周围原有人行道不变（如图...
